4. Выравнивание и Приложение Преобразователя на Фрамуге

Скорректируйте преобразователь так, чтобы его "лицо" было параллельно с

землей и его осевая линия даже с основанием корпуса судна.

кронштейн преобразователя,

установленный слишком низко

кронштейн преобразователя,

установленный слишком высоко

фрамуга

дно корпуса

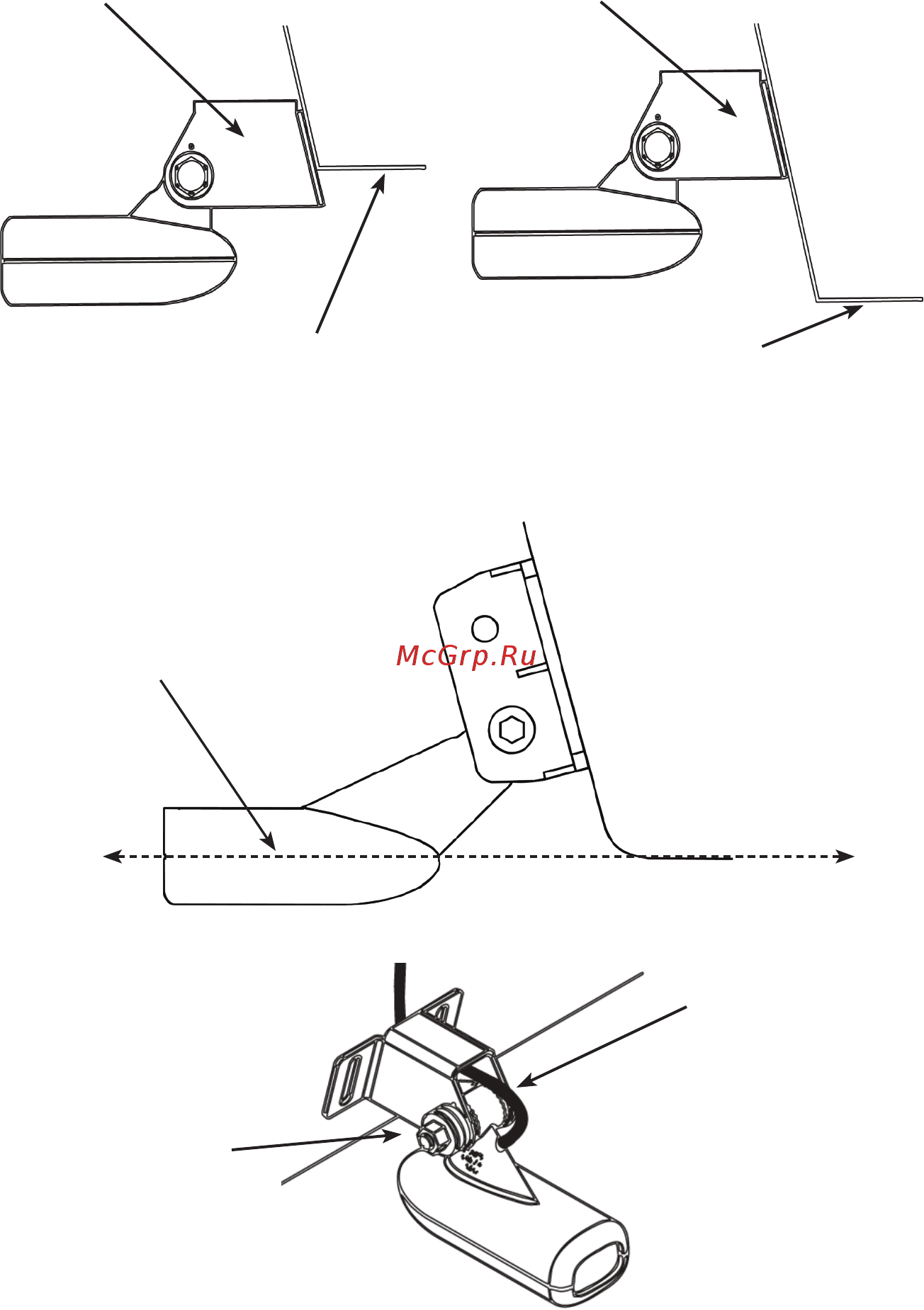

Устанавливая преобразователь к фрамуге, есть две крайности, которых вы должны

избежать, во-первых, не позволяйте краю монтируемого кронштейна простираться ниже

основания корпуса, изображение слева, выше. Во-вторых, не позволяйте основанию

преобразователя подниматься выше основания корпуса, изображение справа, выше.

Осевая линия преобразователя

должна быть на уровне дна корпуса

судна и его «лицо» параллельно с

землей.

фрамуга

лицо преобразователя

дно судна

Не перетягивайте стопорную

гайку кронштейна

преобразователя. Если Вы

перетянете, преобразователь не сможет

"пнуть", если он ударится об объект в воде.

Для одночастотных

преобразователей, с

однокусковым кронштейном

соберите это с кабелем,

проходящим через болт и

через кронштейн, как

показано здесь.
