Установка в черте

Установки отправляются с шаблоном в черте и четырьмя #6 – 20 X 1-1/2" винтами.

До сокращения любых отверстий в установочной поверхности удостоверьтесь, что

площади достаточно, чтобы проложить кабельные соединители позади устройства.

Начните с приклеивания липкой лентой шаблона в черте к поверхности установки.

Используйте #31 (0.120")

сверло для четырех

экспериментальных отверстий.

Верх

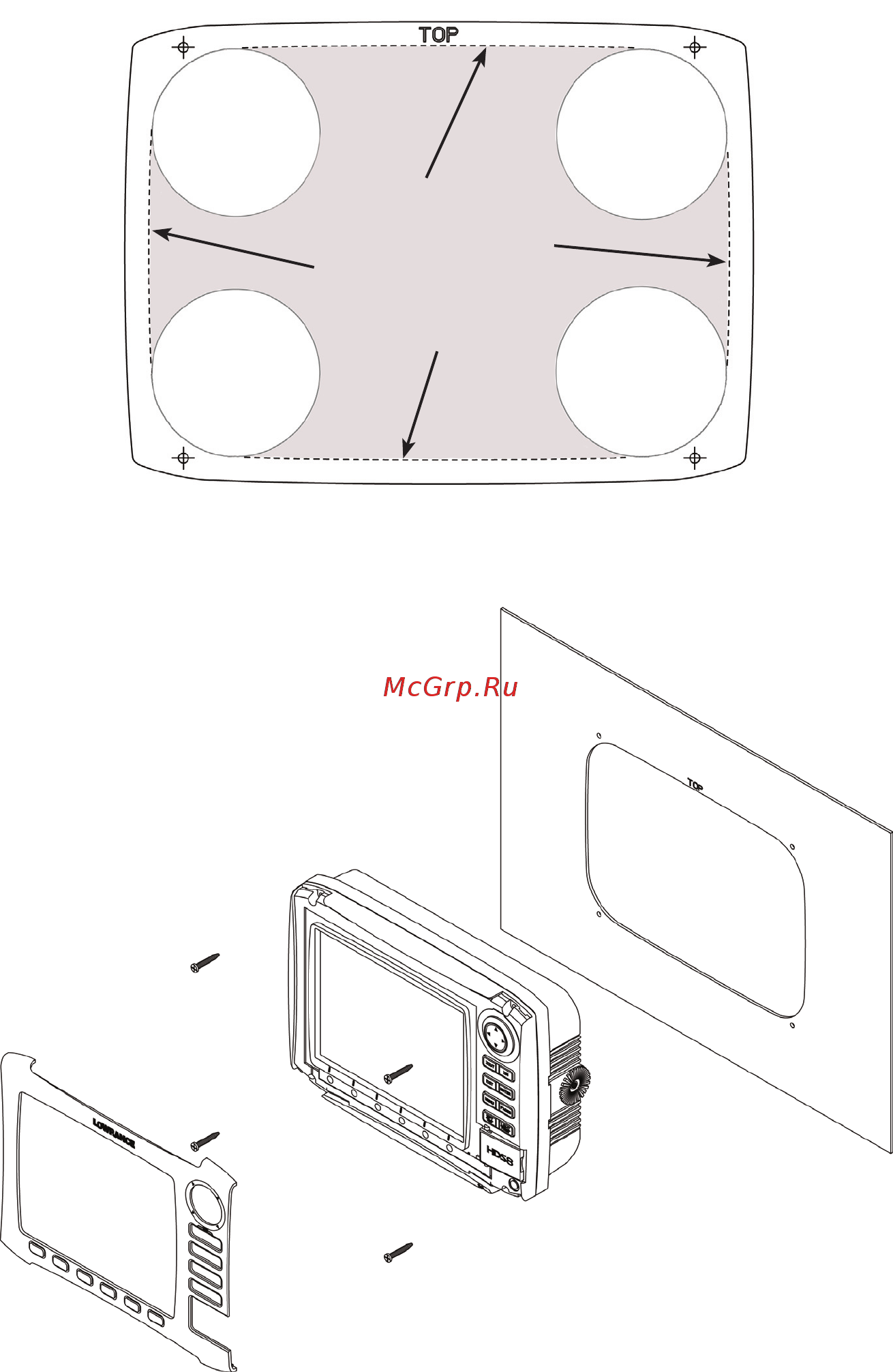

Шаблон, включенный с Вашим устройством, будет иметь все надлежащие измерения,

написанные на нём, включая размер отверстия, предполагаемого, чтобы использовать

для сверления угловых отверстий, показанных в следующем шаге. Сокращать только на

пунктирных линиях, обозначенных шаблоном.

Верх

Четыре угловых отверстия

обозначены этими

заштрихованными областями.

Используйте отверстие, предназначенное для того, чтобы сверлить четыре угловых отверстия,

обозначенные заштрихованными областями на шаблоне выше. Использование отверстия,

предназначенного для того, чтобы обрезать четыре угла, обеспечит более гладкие, и более

округленные углы для установки в черте.
