2. Выравнивание храповиков на скобке Преобразователя

Выравнивание храповиков на однокусковом кронштейне:

Собрание однокусковой скобки включает два черных пластмассовых храповиков.

Храповики используются, чтобы выровнять преобразователь к корпусу судна. У

каждого храповика есть буквы A-E сформированные в это.

храповик

кронштейн

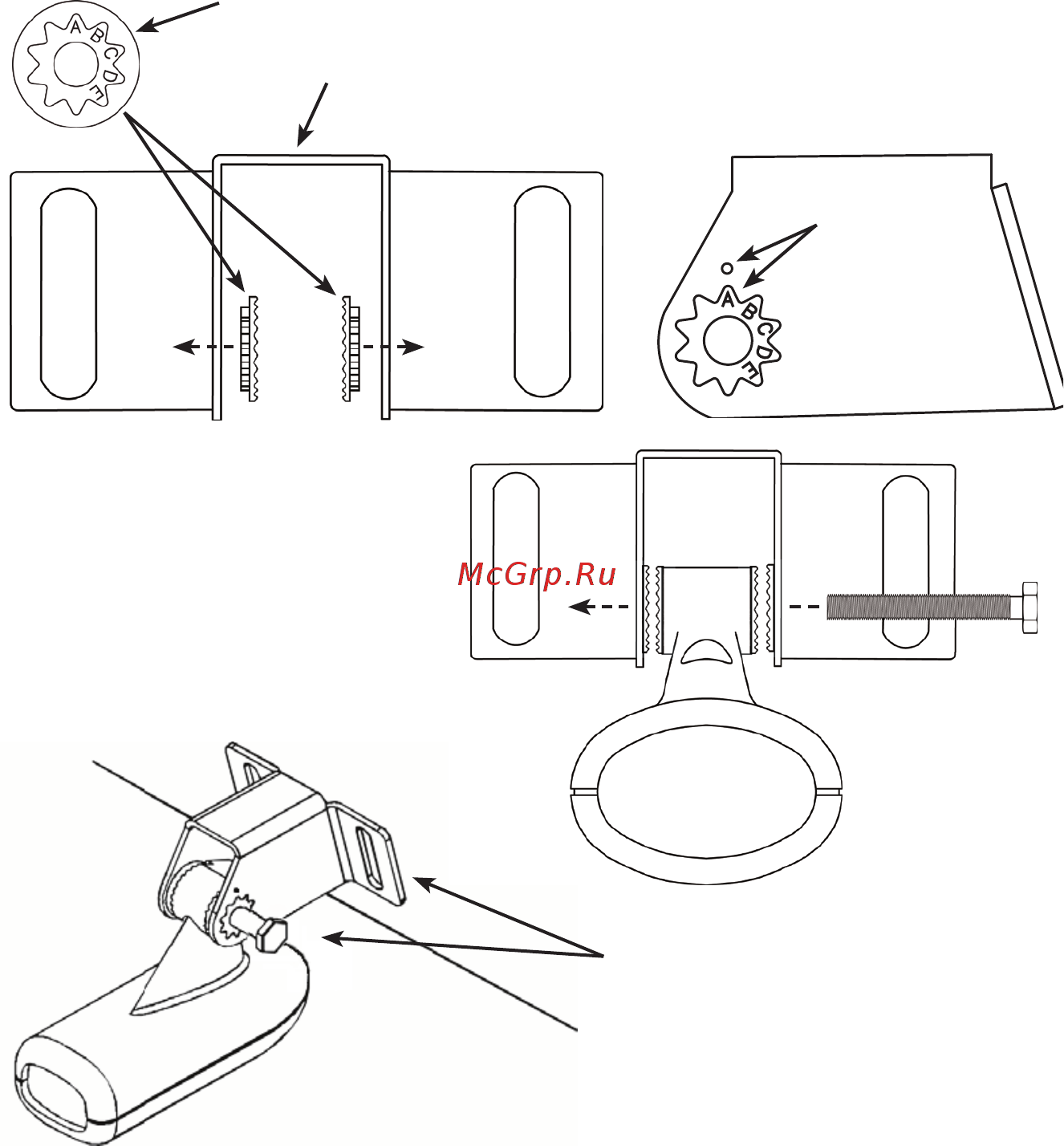

1. Вставьте храповик в кронштейн с буквой "A"

выровненный к точке, отштампованной на внешней

стороне скобки преобразователя, как показано в

следующем ряде диаграмм.

Точка

выравнивания

и буква "А".

2. Задвиньте преобразователь

в кронштейн и постепенно

заворачивайте болт через

кронштейн преобразователя,

как показано на изображении справа.

фрамуга

3. Проведите собрание преобразователя

против фрамуги. Смотрите на

преобразователь со стороны. Попробуйте

скорректировать преобразователь так,

чтобы его лицо было параллельно земле.

Если оно в таком положении, тогда позиция

"A" правильна.

Если преобразователь не будет скорректирован с его лицом параллельно земле,

удалите преобразователь и храповики от кронштейна. Повторно вставьте храповики в

скобку, в этот раз с буквой "B", выровненной к точке, отштампованной в кронштейне.

Повторно соберитесь преобразователь и кронштейн и поместите их против фрамуги.

Снова, проверьте, чтобы видеть, если преобразователь скорректирует, так его лицо

параллельно с землей. Повторяйте этот процесс до тех пор, пока лицо преобразователей

не скорректирует так, чтобы оно было параллельно с землей.
