Установка кронштейна TMB-S, вращающего мотор.

Кронштейн TMB-S предназначен только для преобразователей с однокусковым кронштейном.

Вращающийся моторный кронштейн TMB-S (Часть № 51-45) является дополнительным

приспособлением и доступен через Отдельно оплачиваемые предметы Lei на www.lei-extras.com.

Кронштейн TMB-S используется, чтобы приложить преобразователь однокускового кронштейна к

вращающемуля двигателю. Если Вы регулярно ловите рыбу в воде с большим количеством

подводной структуры, такой как скалы, пни и деревья, Вы можете рассмотрите использование

преобразователя Стручка для того, чтобы установить вращающийся мотор. Преобразователи

стручка могут не быть "поднятыми" подводной структурой.

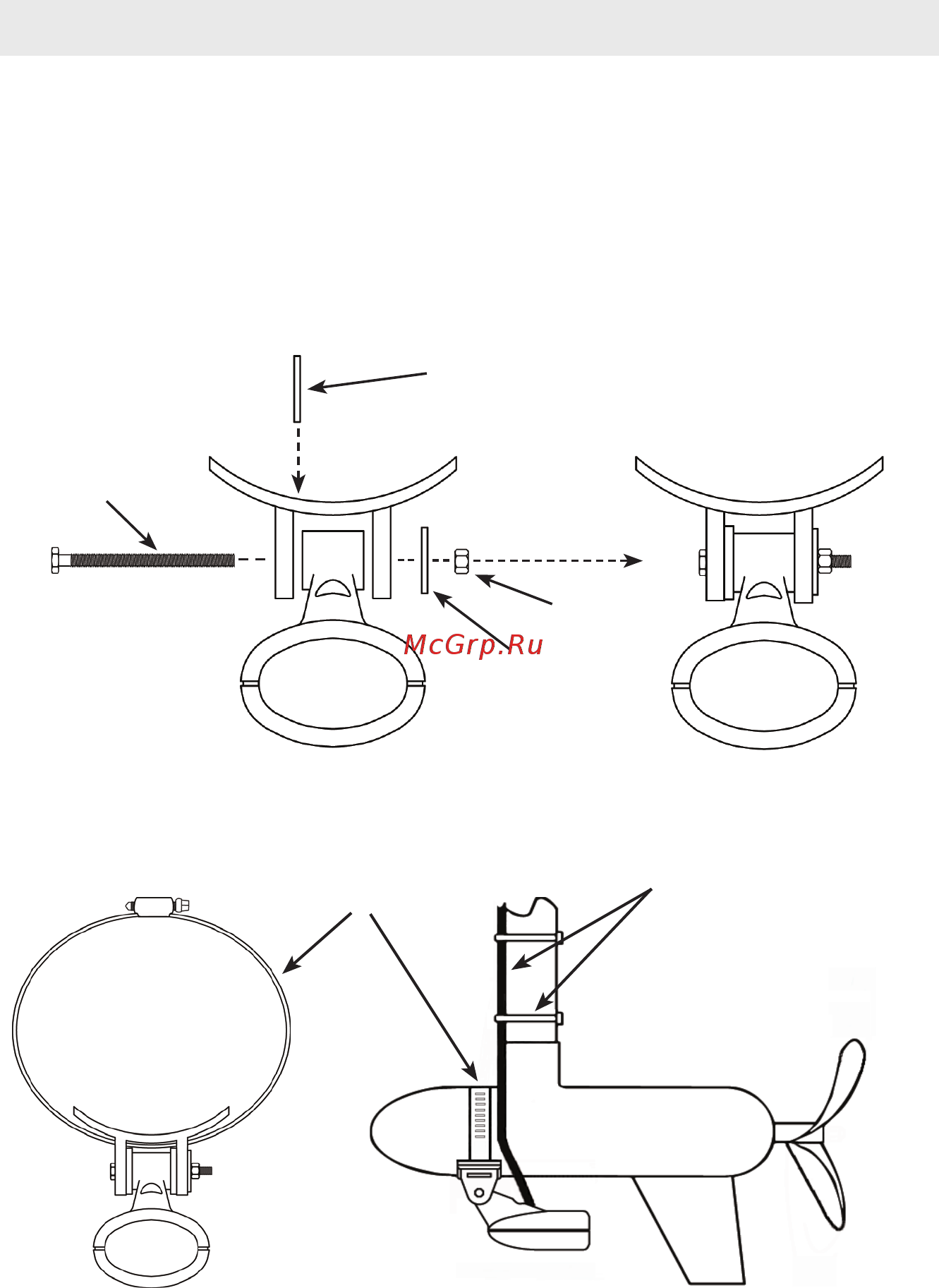

диск с внутренним зацеплением

пластмассовый кронштейн

болт

гайка

плоский диск

Используя компоненты, поставляемые кронштейном TMB-S (приспосабливаемый

ремень, диск с внутренним зацеплением и пластмассовый кронштейн), прилакладывают

его к преобразователю как показано на диаграмме выше.

приспосабливаемый ремень

Проведите маршрут кабеля

преобразователя вдоль оси

вращающегося двигателя .

Используйте пластмассовые

связи (не включены),

чтобы прикрепить кабель к

оси.

Двигайте приспосабливаемый ремень через пластмассовый кронштейн как показано выше,

слева, затем подсуньте ремень вокруг вращающегося двигателя как показано на

изображении справа. Поместите преобразователь так, чтобы его "лицо" указывало

прямо вниз, когда вращающийся двигатель находится в воде. Сожмите приспосабливаемый

ремень надежно к вращающемуся двигателю. Удостоверьтесь, что в кабеле преобразователя

достаточно слабины для вращающегося двигателя, чтобы поворачиваться свободно.
