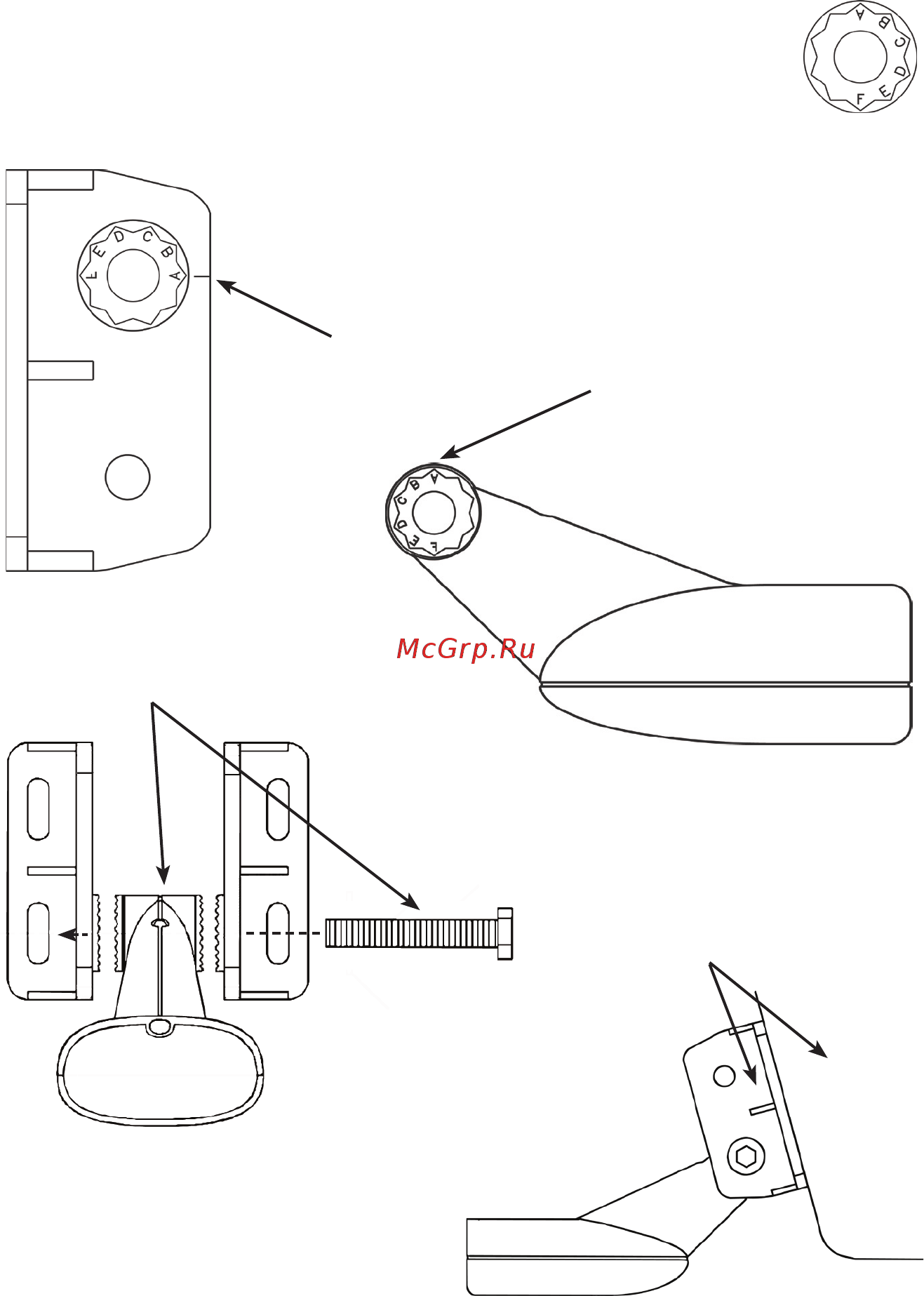

Выравнивание храповиков на двухкусковой скобке:

храповик

Двухкусковой кронштейн включает четыре черных пластмассовых

храповика. Храповики используются, чтобы выровнять преобразователь к

корпусу судна. Каждый храповик имеет буквы A-F сформированные в это.

1. Поместите два из храповиков в каждую сторону

кронштейна с буквой "A", выровненной со знаком

соответствия, сформированным в каждой кронштейне.

2. Теперь поместите другие два храповика

в преобразователь с выровненной буквой "A"

в 12-часовой позиции на основе

преобразователя.

3. Задвиньте преобразователь в

кронштейн и постепенно заворачивайте

болт через кронштейн преобразователя.

4. Проведите собрание преобразователя

против фрамуги. Смотрите на преобразователь

со стороны. Попробуйте скорректировать

преобразователь так, чтобы его лицо было

параллельно земле. Если оно в таком положении,

тогда позиция "A" правильна.

кронштейн

марка выравнивания

фрамуга

Если преобразователь не будет скорректирован

с его лицом параллельно земле, удалите

преобразователь и храповики от скобки.

Повторно вставьте храповики в скобку, в

этот раз с буквой "B", выровненной к точке, отштампованной в кронштейне. Повторно

соберитесь преобразователь и кронштейн и поместите их против фрамуги. Снова,

проверьте, чтобы видеть если преобразователь скорректирует, так его лицо параллельно

с землей. Повторяйте этот процесс до тех пор, пока лицо преобразователей не

скорректирует так, чтобы оно было параллельно с землей.
