Lowrance HDS 7m — диаграмма электропроводки для передачи данных NMEA 0183 [24/28]

(RS-422)

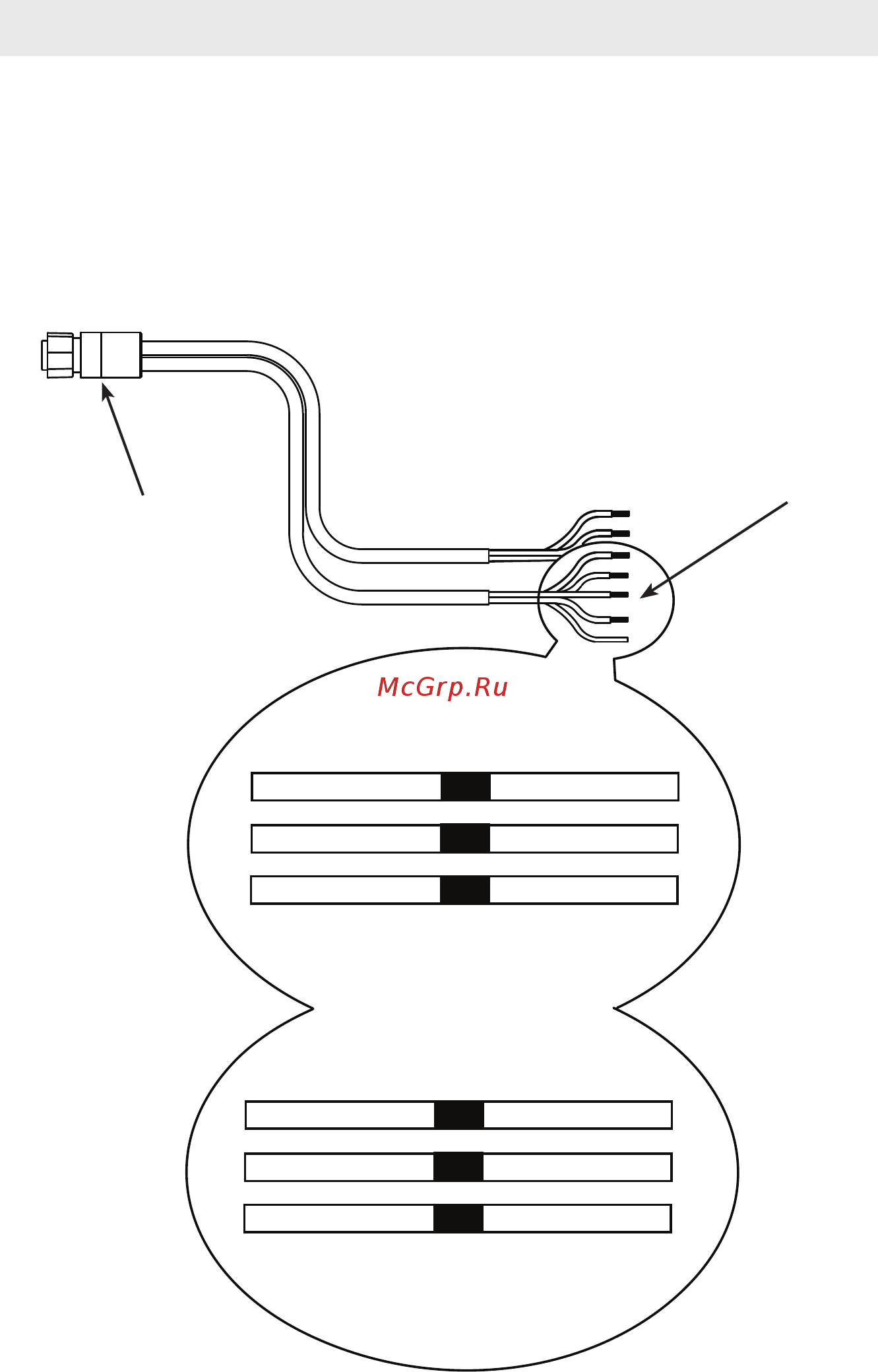

Диаграмма электропроводки кабеля данных: устройства HDS-8 и HDS-10

Проводка NMEA 0183 (кабель данных)

Чтобы обменять данные NMEA0183 ,устройства HDS-8 и HDS-10 имеют коммуникационный

порт версия 2.0 (RS 422) NMEA 0183. Последовательный Коммуникационный порт один в

(Com 1) может использоваться, чтобы передать или получить дформат данных NMEA. Два

RS 232 порта (Com 1 и Com 2) также доступны через выбор программного обеспечения. Эти

порты передают или получают данные NMEA.

Пять проводов для последовательных коммуникационных портов (кабель данных)

объединены с силовым кабелем, чтобы сформировать кабель мощности/данных.

кабель мощности/данных

кабель данных

Com1 к устройству

к прибору

Жёлтый ТХ (+)

Получает (+)

Голубой ТХ (-)

Получает (-)

Оранжевый RХ (+)

Передаёт (+)

Зелёный RХ (-)

Передаёт (-)

Защита(заземление)

Заземляет

* Com 1 (RS 422) использует желтые и синие провода, чтобы передавать,

оранжевые и зеленые провода, чтобы получать и защиту (голый) провод для

сигнала заземления.
