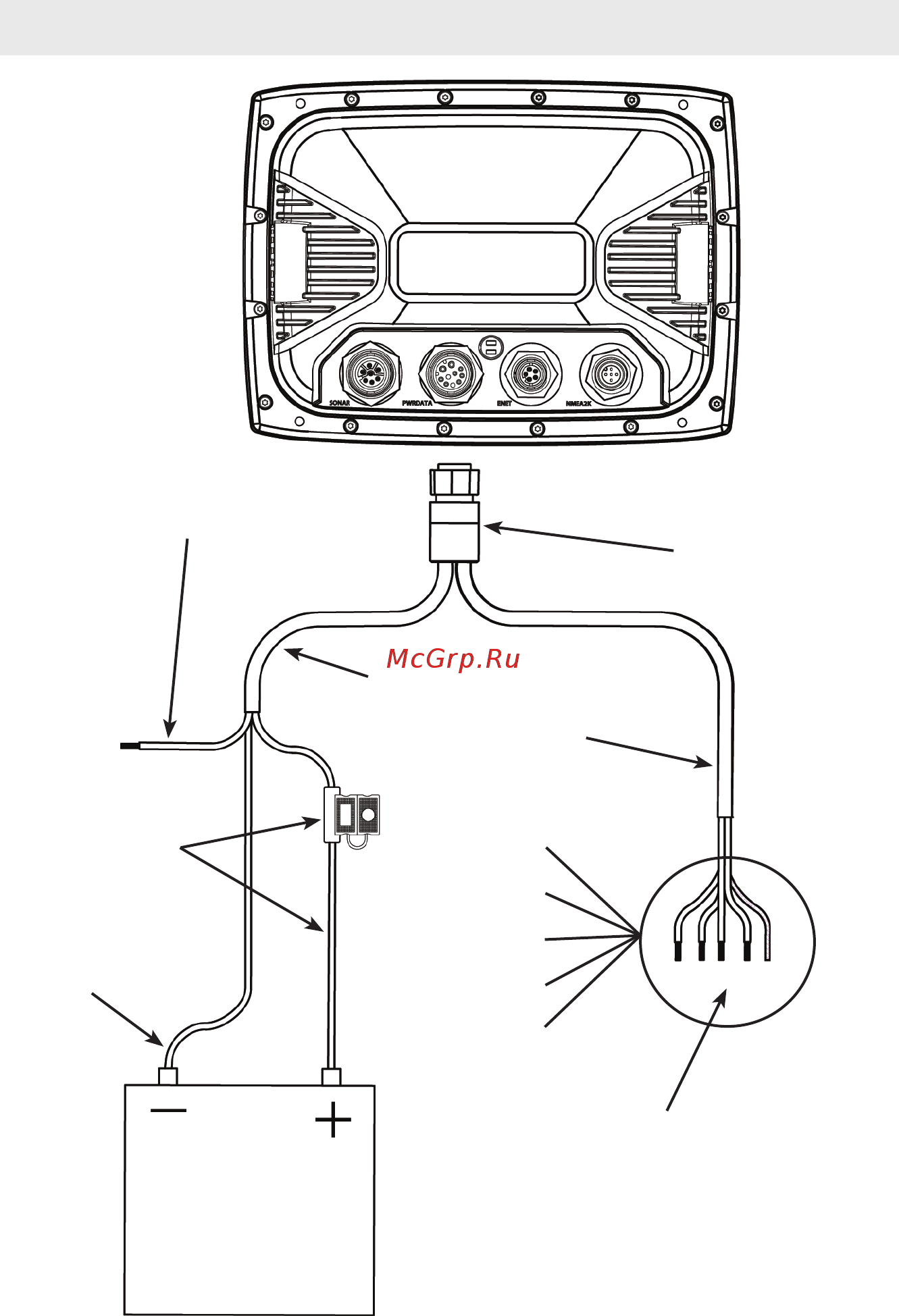

Диаграмма соединения кабеля мощности/данных

Устройство

Кабель мощности/данных

Аккумулятор

Кабель мощности (3 провода)

Кабель данных (5 проводов)

Жёлтый ТХ (+)

Голубой ТХ (-)

Оранжевый RX(+)

Зелёный RX (-)

Защита (заземление)

Красный (+) провод

с предохранителем

и держателем

предохранителя

Чёрный (-) провод

Жёлтый провод

это дополнительная

линия подключения

Диаграмма выше показывает, как кабель мощности/данных соединён с источником

энергии.

Провода кабеля для передачи данных

используются для соединения NMEA 0183, и

RS 422 ; также, RS 232 и RS 422 для HDS-8 и

моделей HDS-10. Направляйтесь на подробные

рисунки на следующих страницах.
