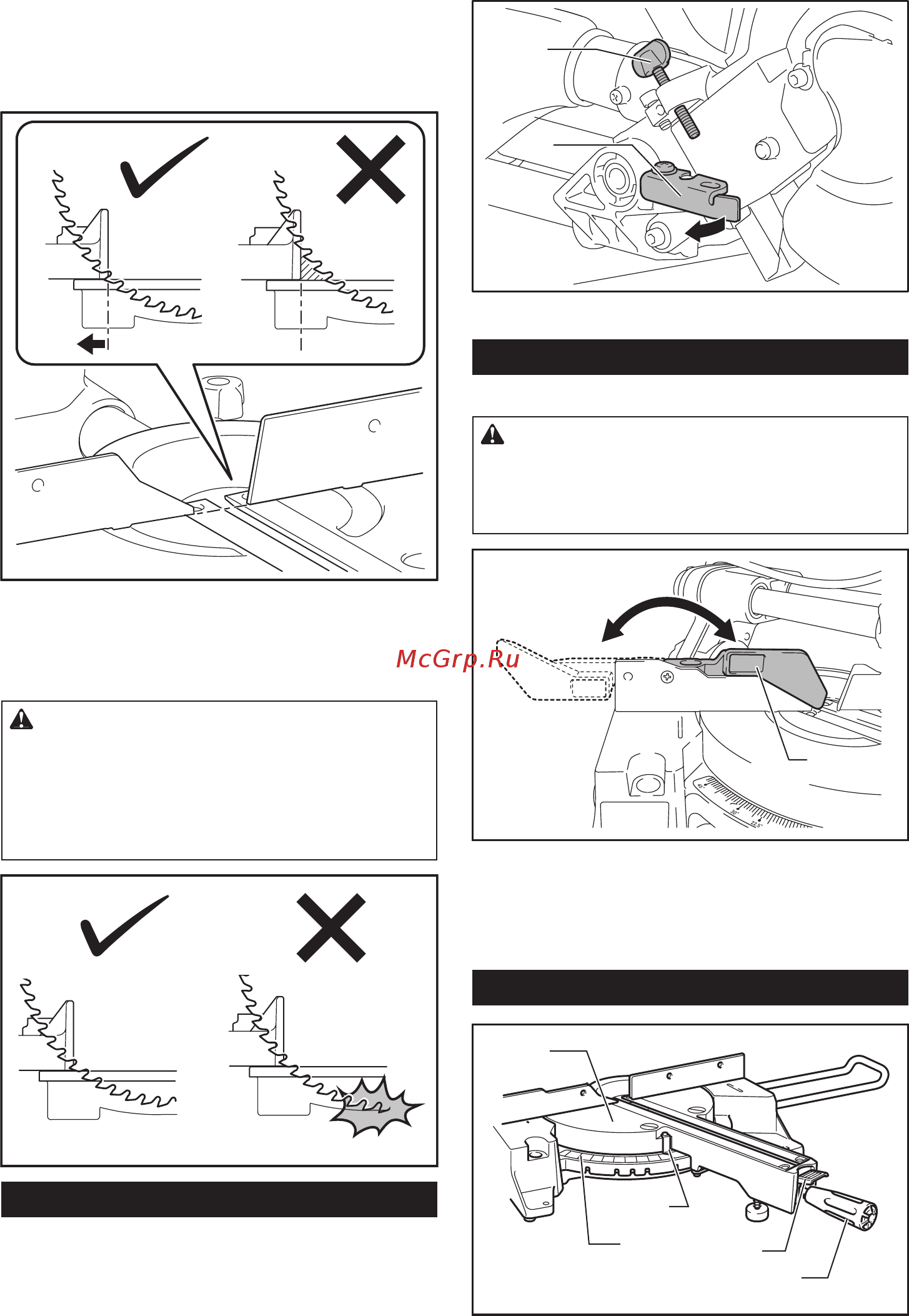

13 РУССКИЙ
2. Вращайте регулировочный болт при помощи
шестигранного ключа, пока диск пилы не будет
находиться немного под сечением направляю-
щей линейки и верхней поверхности поворотного
основания.
3. Поворачивайте диск рукой, нажимая на руко-
ятку до конца, чтобы убедиться в том, что диск не
касается какой-либо части нижнего основания.
При необходимости выполните повторную точную
регулировку.
ОСТОРОЖНО: После установки новой
дисковой пилы (при извлеченном аккуму-
ляторном боке) обязательно проверьте, не
соприкасается ли пила с какой-либо частью
нижнего основания при полностью опущенной
ручке. Задевание диском основания может стать
причиной отдачи и тяжелых травм.
Стопорный рычаг
Нижнее предельное положение диска легко регули-
руется с помощью стопорного рычага. Для регули-
ровки поверните стопорный рычаг в направлении
стрелки, как показано на рисунке. Поверните регу-
лировочный винт и нажмите рукоятку вниз до упора,
чтобы проверить результат.
1
2
► 1. Регулировочный винт 2. Стопорный рычаг
Вспомогательное ограждение
В зависимости от страны
ВНИМАНИЕ: При выполнении резки с
левым скосом откидывайте вспомогательное
ограждение наружу. В противном случае оно
может задеть диск или другие части инструмента и
привести к тяжелой травме оператора.
1
► 1. Вспомогательное ограждение
Данный инструмент оборудован вспомогательным
ограждением. Вспомогательное ограждение обычно
обращено внутрь. Однако при выполнении резки с
левым скосом откидывайте его наружу.
Регулировка угла резки
1
2
3
4
5
► 1. Поворотное основание 2. Указатель 3. Шкала
угла резки 4. Рычаг блокировки 5. Рукоятка
