7 РУССКИЙ
В процессе подготовки устройства к отправке
обязательно проконсультируйтесь со специа-
листом по опасным материалам. Также соблю-
дайте местные требования и нормы. Они могут
быть строже.
Закройте или закрепите разомкнутые контакты
и упакуйте аккумулятор так, чтобы он не пере-
мещался по упаковке.
11. Выполняйте требования местного законода-
тельства относительно утилизации аккуму-
ляторного блока.
СОХРАНИТЕ ДАННЫЕ
ИНСТРУКЦИИ.
ВНИМАНИЕ: Используйте только фир-
менные аккумуляторные батареи Makita.
Использование аккумуляторных батарей, не про-
изведенных Makita, или батарей, которые были
подвергнуты модификациям, может привести к
взрыву аккумулятора, пожару, травмам и повреж-
дению имущества. Это также автоматически анну-
лирует гарантию Makita на инструмент и зарядное
устройство Makita.
Советы по обеспечению мак-
симального срока службы
аккумулятора
1. Заряжайте блок аккумуляторов перед его
полной разрядкой. Обязательно прекратите
работу с инструментом и зарядите блок
аккумуляторов, если вы заметили снижение
мощности инструмента.
2. Никогда не подзаряжайте полностью заря-
женный блок аккумуляторов. Перезарядка
сокращает срок службы аккумулятора.
3. Заряжайте блок аккумуляторов при ком-
натной температуре в 10 - 40 °C (50 - 104 °F).
Перед зарядкой горячего блока аккумулято-
ров дайте ему остыть.
4. Зарядите ионно-литиевый аккумулятор-
ный блок, если вы не будете пользоваться
инструментом длительное время (более
шести месяцев).

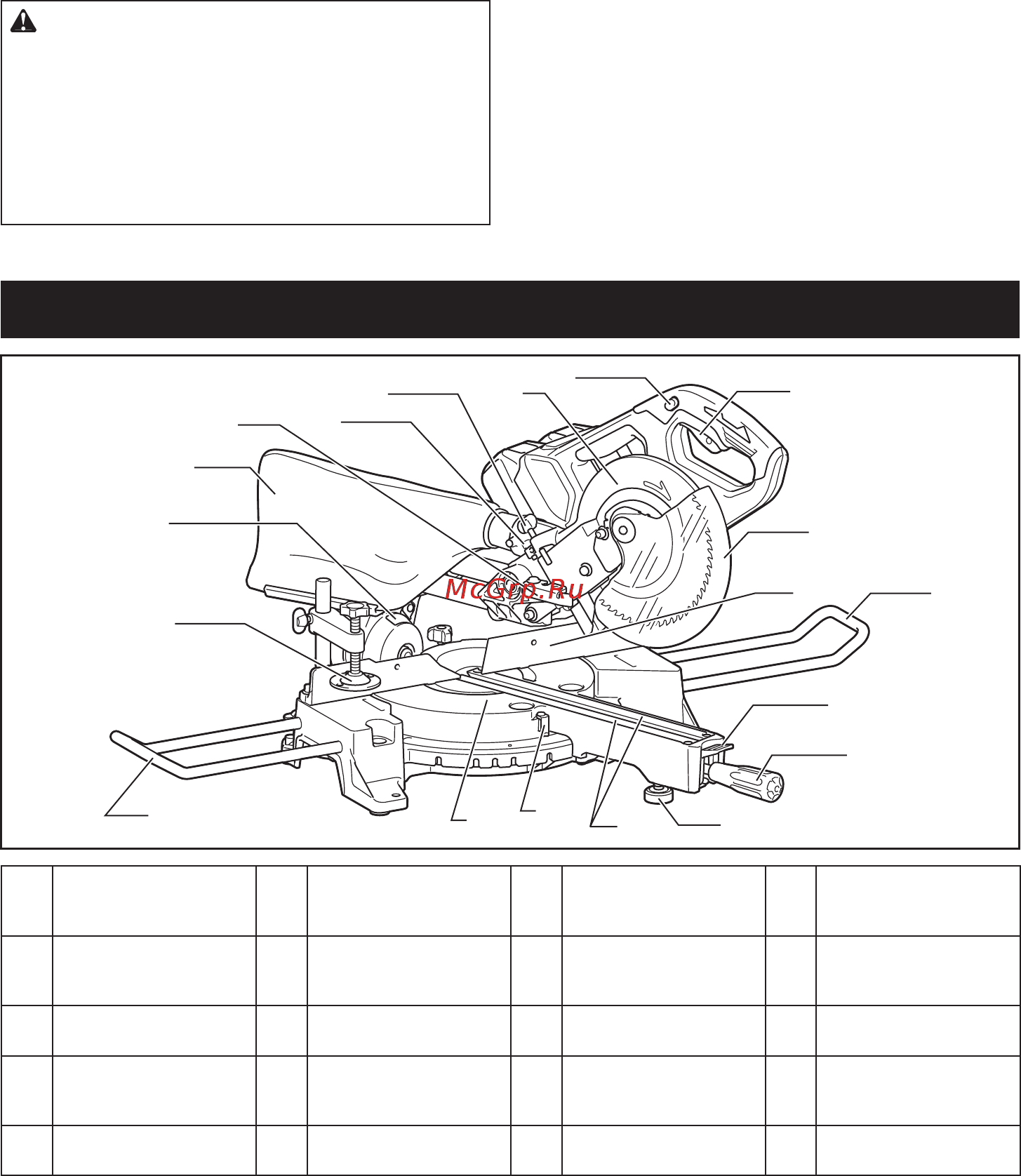

ОПИСАНИЕ ДЕТАЛЕЙ
1
3
2
4
5
6
7
8
9
10
11
12
12
13
14
15
16
18
17
1 Кнопка разблокировки 2 Триггерный
переключатель
3 Корпус для диска 4 Регулировочный винт
(для нижнего предель-
ного положения)
5 Регулировочный болт
(для максимальной
режущей способности)
6 Стопорный рычаг 7 Пылесборный мешок 8 Шкала угла скоса
9 Ограждение диска 10 Вертикальные тиски 11 Направляющая
линейка
12 Держатель
13 Рычаг блокировки
(для поворотного
основания)
14 Рукоятка (для поворот-
ного основания)
15 Регулировочный болт
(для поворотного
основания)
16 Планка для пропилов
17 Указатель (для угла
резки)
18 Поворотное основание - - - -
