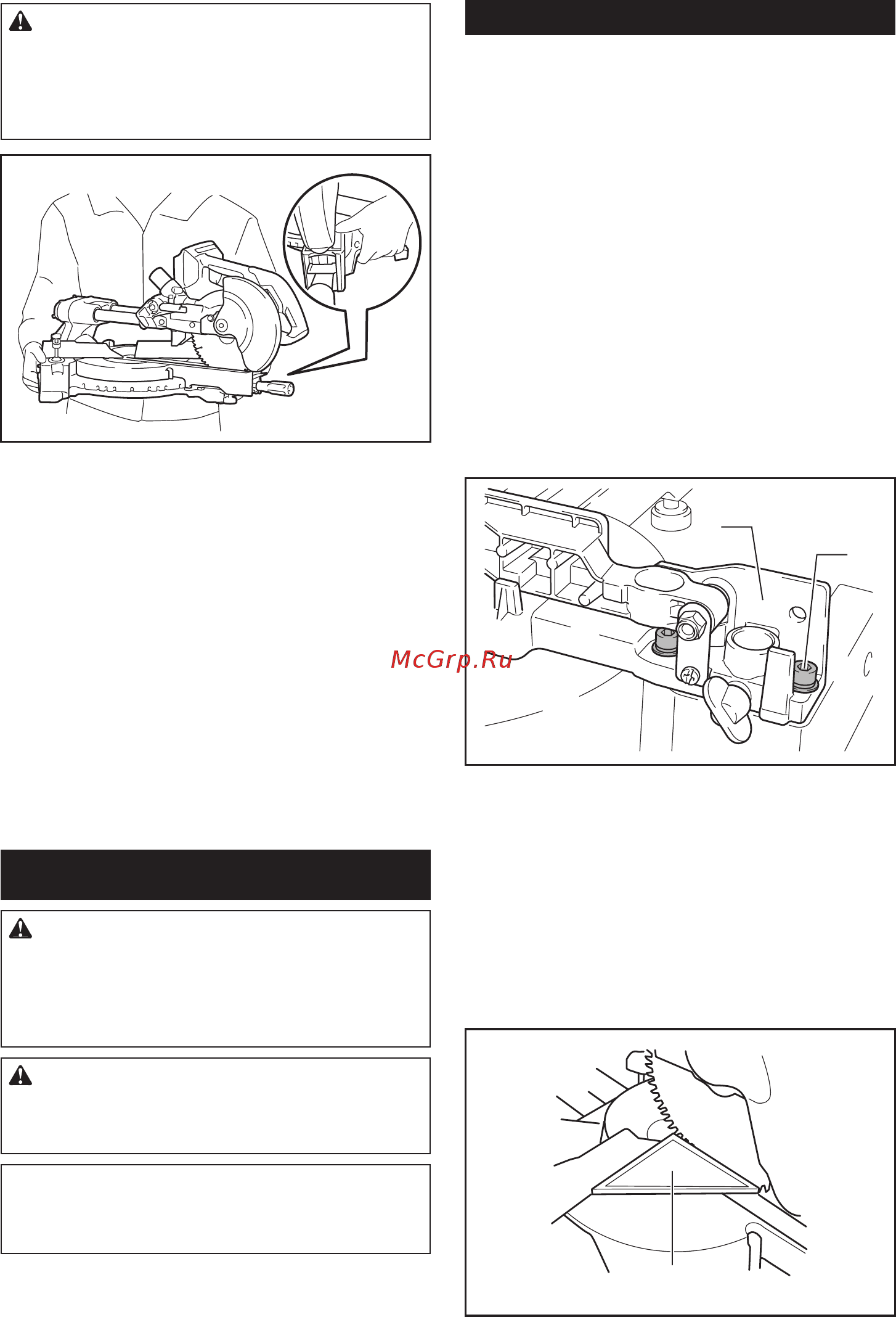

25 РУССКИЙ
ВНИМАНИЕ: Перед переноской инстру-
мента обязательно закрепите все подвижные
части. Если во время переноски какие-либо
компоненты инструмента движутся или скользят,
можно потерять контроль над инструментом и
получить тяжелую травму.
1. Снимите блок аккумуляторной батареи.
2. Зафиксируйте режущий диск с углом фаски 0°
и поворотное основание под прямым углом резки.
3. Зафиксируйте подвижные стойки так, чтобы
нижняя подвижная стойка была закреплена в поло-
жении максимального сдвига каретки к оператору,
а верхние стойки были закреплены в положении
каретки, полностью сдвинутой вперед к направляю-
щей линейке.
4. Полностью опустите ручку и нажмите на сто-
порный штифт, чтобы зафиксировать ее в опущен-
ном положении.
5. Переносите инструмент, держась за обе сто-
роны основания инструмента. Снятие держателей,
пылесборного мешка и т. д. упростит переноску
инструмента.
ОБСЛУЖИВАНИЕ
ОСТОРОЖНО: Всегда следите за заточкой
и чистотой диска для обеспечения макси-
мально эффективной и безопасной работы.
Использование тупого или загрязненного диска
может привести к возникновению отдачи и тяже-
лым травмам.
ВНИМАНИЕ: Перед проведением проверки
или работ по техобслуживанию всегда прове-
ряйте, что инструмент выключен, а блок акку-
муляторов снят.
ПРИМЕЧАНИЕ: Запрещается использовать
бензин, растворители, спирт и другие подоб-
ные жидкости. Это может привести к обесцве-
чиванию, деформации и трещинам.
Регулировка угла резки
Данный инструмент тщательно отрегулирован и
выверен на предприятии-изготовителе, но грубая
эксплуатация может нарушить регулировку. Если
регулировка вашего инструмента нарушена, выпол-
ните следующее:
Угол резки
1. Подайте каретку по направлению к направля-
ющей линейке и затяните два прижимных винта,
чтобы зафиксировать каретку.
2. Поверните основание, чтобы стрелка указы-
вала на 0° на шкале угла резки.
3. Затем немного поверните основание по часо-
вой стрелке и против часовой стрелке, чтобы уста-
новить его у отметки угла резки 0°. (Оставьте его, как
есть, если стрелка не указывает на 0°.)
4. Шестигранным ключом ослабьте болт с вну-
тренним шестигранником, крепящий направляющую
линейку.
1
2
► 1. Направляющая линейка 2. Болт с внутренним
шестигранником
5. Полностью опустите ручку и нажмите на сто-
порный штифт, чтобы зафиксировать ее в опущен-
ном положении.
6. При помощи треугольника, плотничного уголь-
ника и т. д. выровняйте направляющую линейку
таким образом, чтобы она образовывала прямой
угол с диском. Затем надежно затяните болт с
внутренним шестигранником на направляющей
линейке, начиная с правой стороны.
1
► 1. Треугольная линейка
