16 РУССКИЙ
1
2

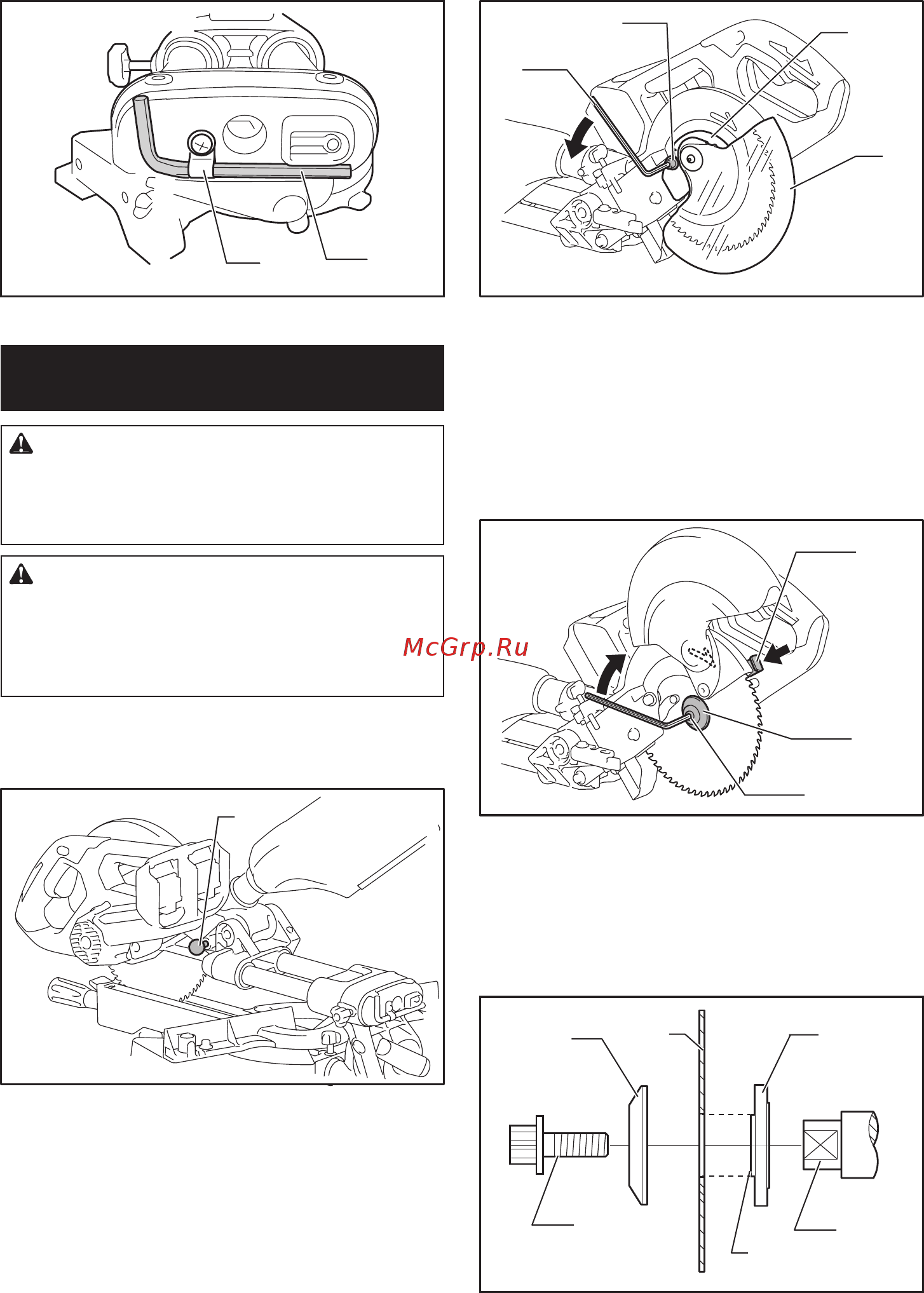

► 1. Держатель ключа 2. Шестигранный ключ
Установка или снятие пильного
диска
ОСТОРОЖНО: Перед установкой или
снятием диска обязательно убедитесь, что
инструмент выключен, а аккумуляторный блок
извлечен. Случайное включение инструмента
может привести к тяжелым травмам.
ВНИМАНИЕ: Для установки или снятия
диска пользуйтесь только шестигранным
ключом Makita. В противном случае, затяжка
болта с внутренним шестигранником может быть
слишком сильной или слабой. Это может привести
к травме.
Чтобы снять диск, выполните следующие действия.
1. Заблокируйте рукоятку в поднятом положении,
нажав на стопорный штифт.
1
► 1. Стопорный штифт
2. Ослабьте болт с внутренним шестигранни-
ком, поворачивая его против часовой стрелки при
помощи шестигранного ключа и удерживая при этом
центральную крышку. Затем поднимите ограждение
диска и центральную крышку.
4
2
3
1
► 1. Центральная крышка 2. Болт с внутрен-
ним шестигранником 3. Шестигранный ключ
4. Ограждение диска
3. Нажмите на кнопку фиксации вала, чтобы
заблокировать шпиндель, и при помощи шести-
гранного ключа ослабьте болт с внутренним шести-
гранником, повернув его по часовой стрелке. Затем
снимите болт крепления шпинделя с внутренним
шестигранником, а также внешний фланец и диск.
1
2
3
► 1. Фиксатор вала 2. Болт с внутренним шести-
гранником 3. Наружный фланец
4. При снятии внутреннего фланца обязательно
установите его на шпиндель таким образом, чтобы
компонент для установки диска был направлен к
диску. Если фланец установить неправильно, он
будет задевать инструмент.
1
2
3
4
5
6
► 1. Наружный фланец 2. Пильный диск
3. Внутренний фланец 4. Болт с внутренним
шестигранником (с левой резьбой) 5. Шпиндель
6. Компонент для установки диска
