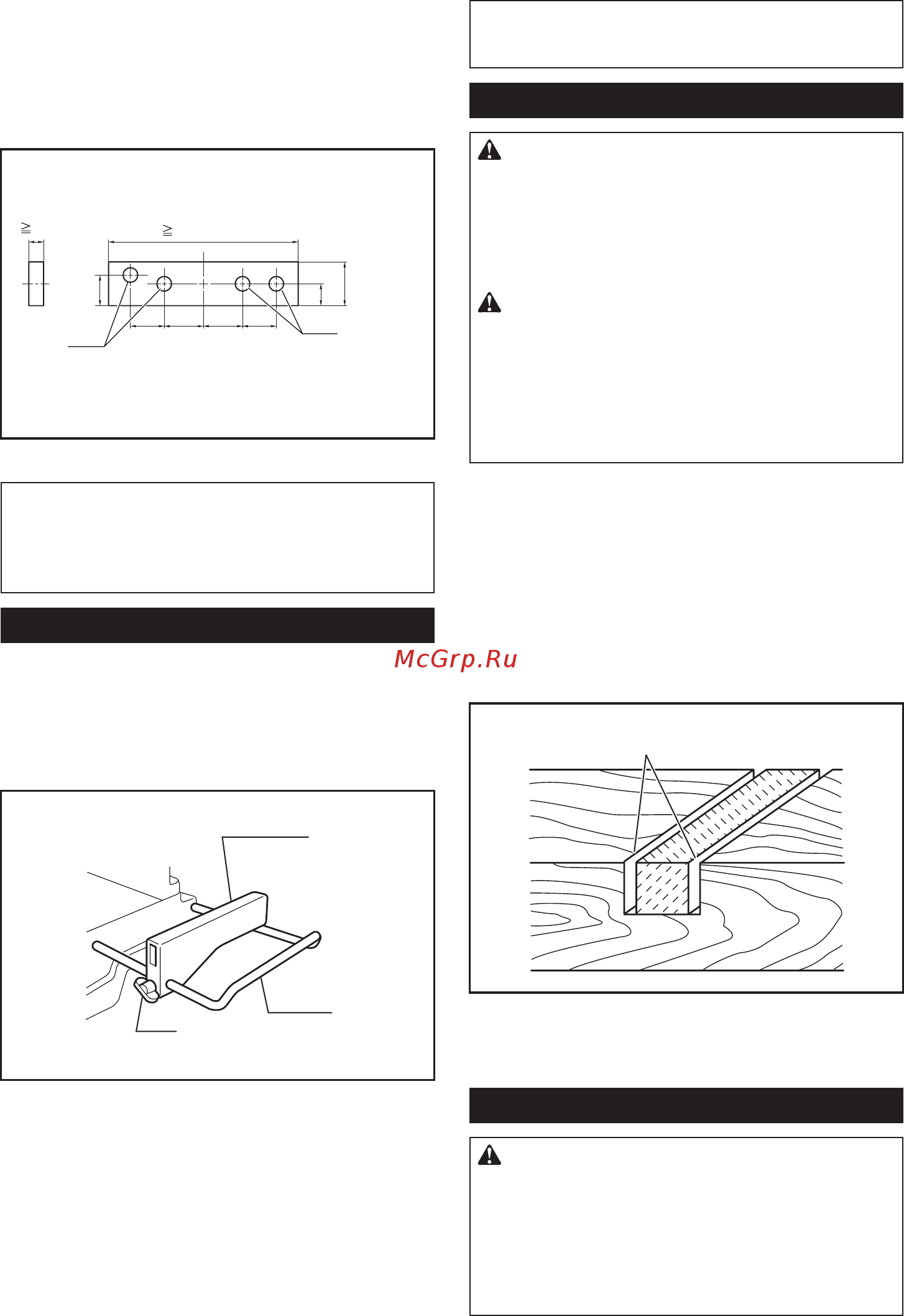

24 РУССКИЙ
Использование деревянной облицовки позволяет
добиться распиливания обрабатываемых деталей
без расколов. Прикрепите деревянную облицовку
к направляющей линейке с помощью отверстий в
направляющей линейке.
Размеры предлагаемой деревянной облицовки
показаны на рисунке.
1
1
35 мм
(1-3/8 дюйма)
100 мм 70 мм
92 мм 85 мм
(3-3/8 дюйма)
(2-3/4 дюйма)(3-15/16 дюйма)(3-5/8 дюйма)
27 мм (1-1/16 дюйма)
(2 дюйма-
2-3/8 дюйма)
50 мм - 60 мм
420 мм (16-1/2 дюйма)
15 мм (5/8 дюйма)
► 1. Отверстия
ПРИМЕЧАНИЕ: Когда деревянная облицовка
прикреплена, не поворачивайте поворотное
основание при опущенной рукоятке. Это при-
ведет к повреждению диска и/или деревянной
облицовки.
Резка одинаковой длины
Для повышения эффективности при одновремен-
ном распиливании нескольких деталей одинаковой
длины от 220 мм до 385 мм используйте установоч-
ную пластину (поставляется отдельно). Установите
установочную пластину на держатель (дополнитель-
ная принадлежность), как показано на рисунке.
1
2
3
► 1. Установочная пластина 2. Держатель 3. Винт
Совместите линию резки на обрабатываемой детали
либо с левой, либо с правой стороны паза в планке
для пропилов, и, удерживая обрабатываемую
деталь, подвиньте установочную пластину до конца
обрабатываемой детали. Затем закрепите устано-
вочную пластину винтом.
Если установочная пластина не используется,
ослабьте винт и отведите установочную пластину в
сторону.
ПРИМЕЧАНИЕ: Использование блока держателей
со стержнями (дополнительная принадлежность)
обеспечивает резку одинаковой длины 2 200 мм.
Резка пазов
ОСТОРОЖНО: Не пытайтесь выполнять
такую резку при помощи более широкого диска
или диска для выборки пазов. Попытка сделать
надрез с помощью широкого диска или диска для
выборки пазов может привести к неожиданным
результатам и возникновению отдачи, которые
могут стать причиной тяжелых травм.
ОСТОРОЖНО: Обязательно возвращайте
ограничительный рычаг в исходное положе-
ние, если выполняете какой-либо разрез кроме
выборки паза. Попытка резки с ограничительным
рычагом в неправильном положении может приве-
сти к неожиданным результатам и возникновению
отдачи, которые могут стать причиной тяжелых
травм.
Для вырезания соединительного прямоугольного
паза выполните следующие действия:
1. Отрегулируйте нижнее предельное положение
диска с помощью регулировочного винта и стопор-
ного рычага, чтобы ограничить глубину резки диска.
См. раздел "Стопорный рычаг" выше.
2. После регулировки нижнего предельного поло-
жения диска вырежьте параллельные пазы по всей
ширине обрабатываемой детали с помощью сколь-
зящего (с нажимом) разреза.
1
► 1. Вырежьте пазы лезвием
3. Удалите материал из обрабатываемой детали
между пазами с помощью стамески.
Переноска инструмента
ОСТОРОЖНО: Стопорный штифт пред-
назначен только для переноски и хранения
инструмента, а не для выполнения каких
бы то ни было операций по распиливанию.
Использование стопорного штифта для распили-
вания может вызвать неожиданное перемещение
пильного диска, что приведет к отдаче и тяжелым
травмам.
