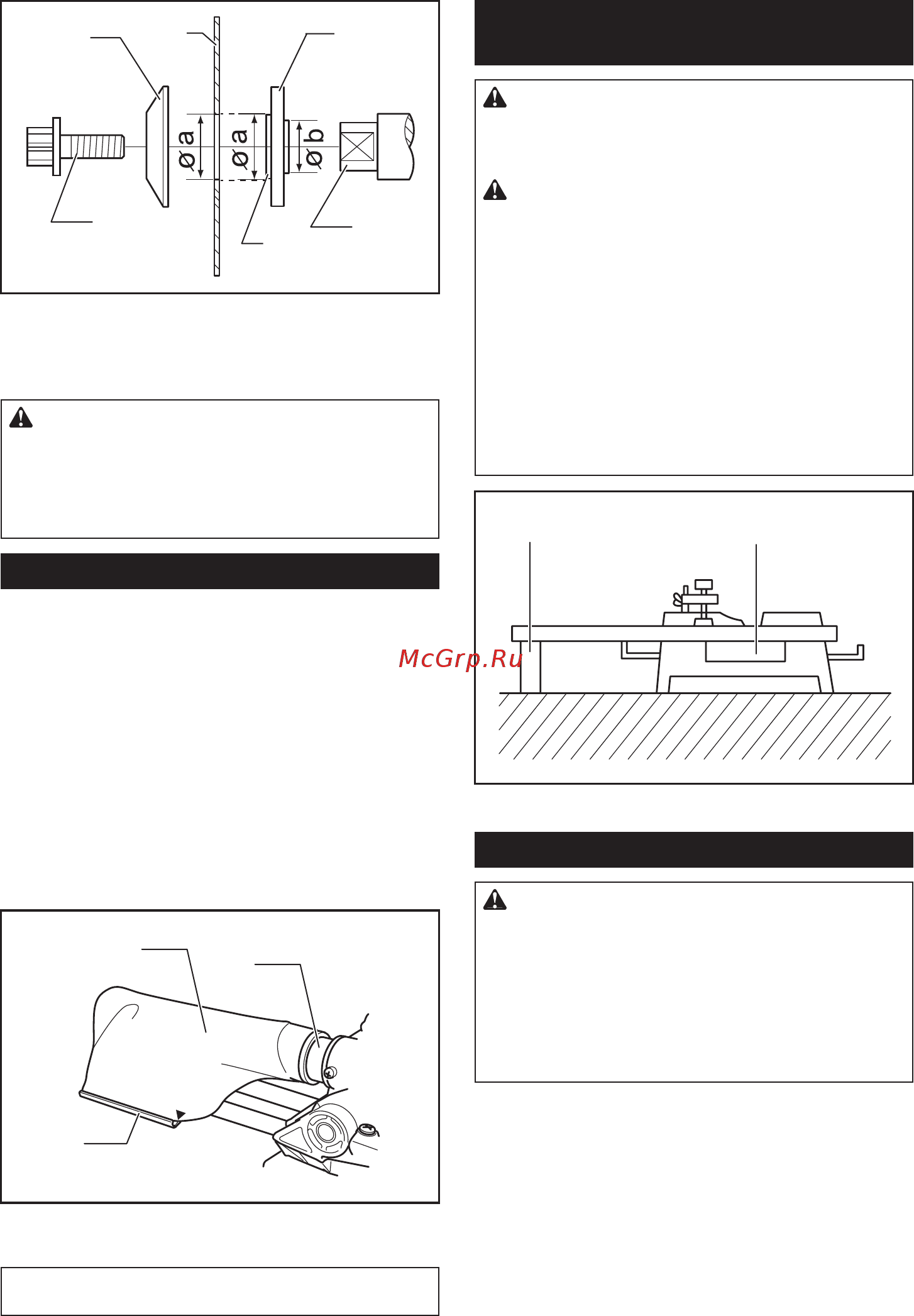

18 РУССКИЙ
1
2
3
4
5
6
► 1. Наружный фланец 2. Пильный диск
3. Внутренний фланец 4. Болт с внутренним
шестигранником (с левой резьбой) 5. Шпиндель
6. Компонент для установки диска
ВНИМАНИЕ: Убедитесь, что компонент для
установки диска "a" на внутреннем фланце,
который выступает наружу, точно входит в
отверстие "a" пильного диска. Установка диска
неверной стороной может привести к возникнове-
нию опасной вибрации.
Пылесборный мешок
Дополнительные принадлежности
Использование пылесборного мешка обеспечивает
чистоту при выполнении работ и легкость сбора
пыли.
Для крепления мешка наденьте его на пылесборный
патрубок.
Для установки крепления совместите его верхний
конец с треугольной меткой на пылесборном мешке.
Когда пылесборный мешок заполнится примерно
наполовину, снимите его с инструмента и вытяните
зажим. Удалите содержимое пылесборного мешка,
слегка ударив по нему, чтобы удалить частицы, при-
липшие к внутренней части, которые могут ухудшить
дальнейший сбор пыли.
1
2
3
► 1. Пылесборный мешок 2. Пылесборный патру-
бок 3. Зажим
ПРИМЕЧАНИЕ: Подсоединение пылесоса к пиле
повышает чистоту операций.
Крепление обрабатываемой
детали
ОСТОРОЖНО: Очень важно правильно
закреплять деталь в тисках. Невыполнение
этого требования может привести к тяжелым трав-
мам и повреждению инструмента и/или детали.
ОСТОРОЖНО: При отрезании детали,
длина которой больше опорного основания
пилы, необходимо поддерживать выступаю-
щую часть по всей длине и на одной высоте,
чтобы деталь была ровной. Надлежащая опора
детали поможет предотвратить защемление диска
и возможную отдачу, которая может привести
к тяжелым травмам. Не полагайтесь исключи-
тельно на вертикальные тиски и/или на горизон-
тальные тиски при креплении обрабатываемой
детали. Тонкий материал подвержен прогибам.
Обеспечьте поддержку обрабатываемой детали по
всей ее длине во избежание защемления диска и
возможной ОТДАЧИ.
1
2
► 1. Опора 2. Поворотное основание
Вертикальные тиски
ОСТОРОЖНО: При выполнении всех типов
работ прочно закрепляйте обрабатываемую
деталь по отношению к поворотному осно-
ванию и направляющей линейке с помощью
тисков. В противном случае, материал может
перемещаться во время пиления, что может при-
вести к повреждению диска, отскоку обрабатывае-
мой детали и, соответственно, к потере контроля и
тяжелым травмам.
Вертикальные тиски можно устанавливать на пра-
вой или на левой стороне направляющей линейки
или на крепежном блоке (дополнительная принад-
лежность). Вставьте стержень тисков в отверстие
в направляющей линейке или крепежном блоке и
затяните нижний винт, чтобы закрепить стержень
тисков.
