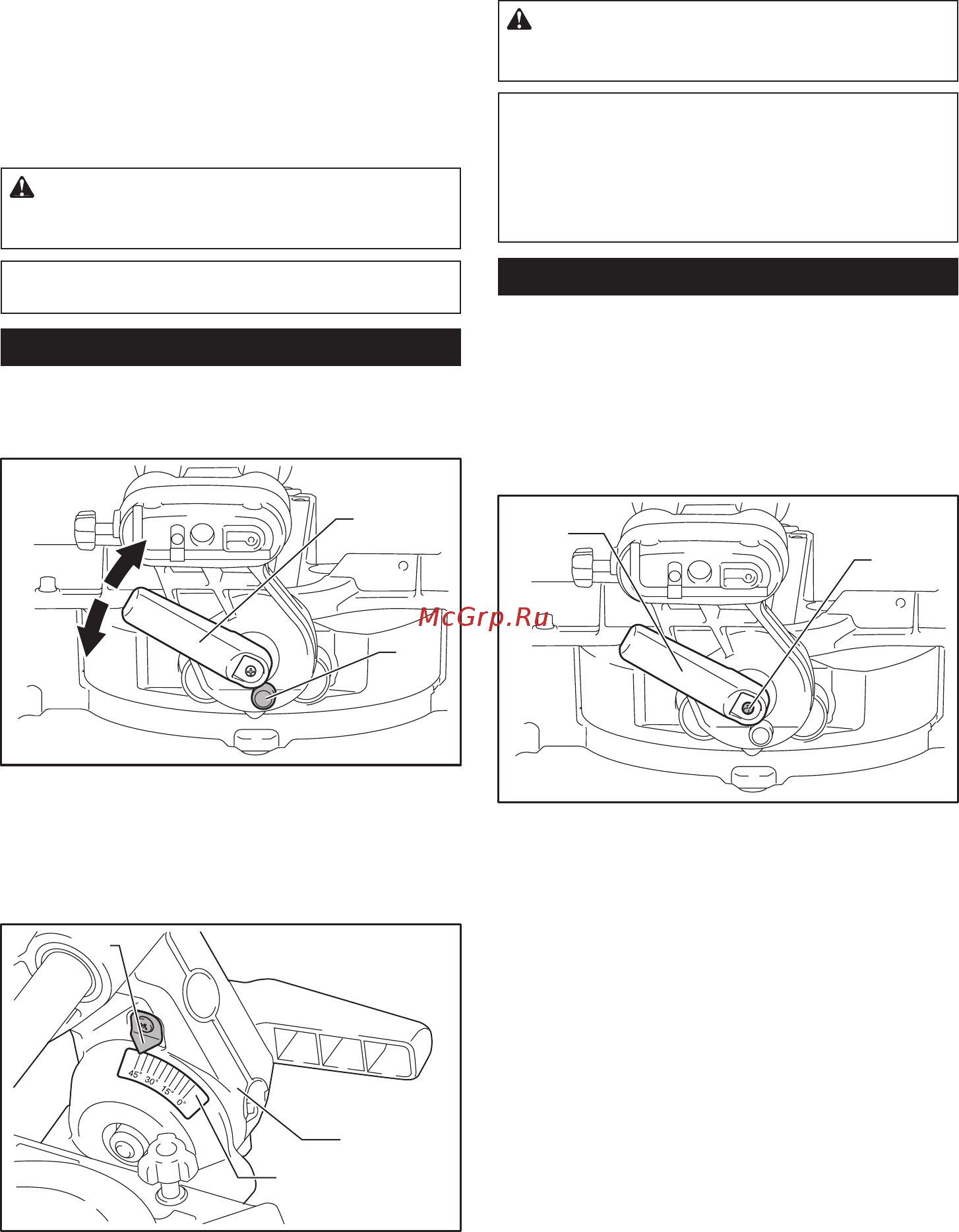

14 РУССКИЙ
1. Ослабьте рукоятку, повернув ее против часовой
стрелки.
2. Нажмите на рычаг блокировки и, удерживая
его в нажатом положении, отрегулируйте угол пово-
ротного основания. В качестве вспомогательных
средств используйте указатель и шкалу угла резки.
3. Плотно затяните рукоятку по часовой стрелке.
ВНИМАНИЕ: После изменения угла резки
обязательно закрепите поворотное основание,
крепко затянув рукоятку.
ПРИМЕЧАНИЕ: При повороте основания обя-
зательно полностью поднимите рукоятку.
Регулировка угла скоса
Для регулировки угла скоса ослабьте рычаг в ниж-
ней части инструмента, повернув его против часо-
вой стрелки.
1
2
► 1. Рычаг 2. Кнопка разблокировки
Для наклона диска влево удерживайте ручку и
наклоните каретку. В качестве вспомогательных
средств используйте шкалу углу сноса и указатель.
Затем плотно затяните рычаг по часовой стрелке
для надежной фиксации кронштейна.
1
2
3
► 1. Указатель 2. Шкала угла скоса 3. Кронштейн
Для наклона диска вправо, удерживая ручку,
немного наклоните каретку влево и нажмите кнопку
разблокировки. Удерживая кнопку блокировки
в нажатом состоянии, наклоните пильный диск
вправо. Затем затяните рычаг.
ВНИМАНИЕ: После изменения угла скоса
всегда закрепляйте кронштейн, затягивая
рычаг по часовой стрелке.
ПРИМЕЧАНИЕ: При наклоне диска пилы
полностью поднимайте ручку.
ПРИМЕЧАНИЕ: При изменении углов скоса
обязательно устанавливайте планки для про-
пилов в надлежащее положение согласно раз-
делу "Расположение планки для пропилов".
Регулировка положения рычага
Если рычаг не обеспечивает полного натяжения
по прошествии определенного времени, измените
его положение. Шаг изменения положения рычага
составляет 30°.
Ослабьте и снимите винт фиксации рычага. Снимите
рычаг и установите его снова, чтобы он указывал
немного выше горизонтального уровня. Крепко
затяните рычаг винтом.
2
1
► 1. Рычаг 2. Винт
