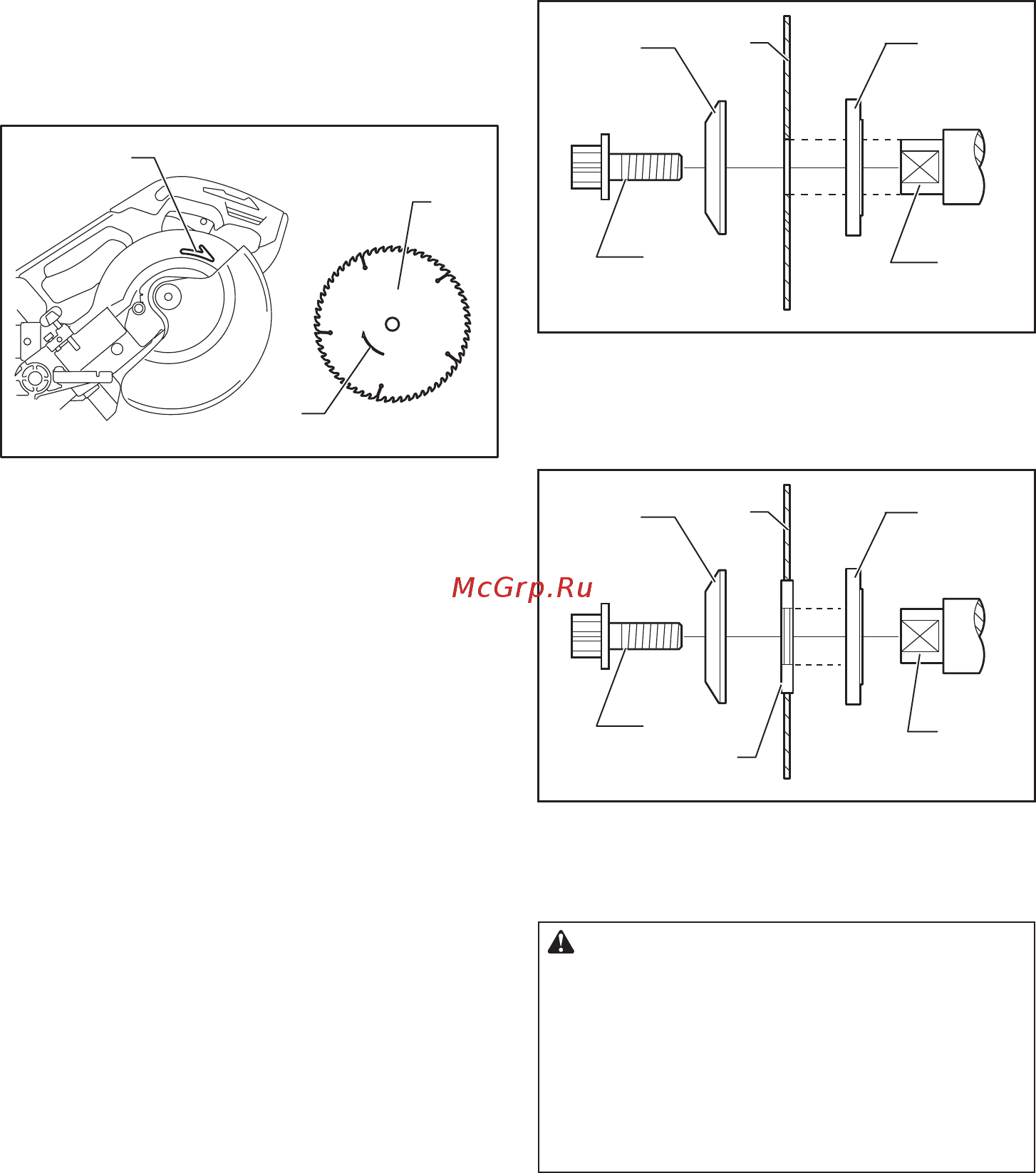

17 РУССКИЙ
Чтобы установить диск, выполните следующие
действия.
1. Аккуратно установите диск на внутренний
фланец. Убедитесь, что направление стрелки на
диске совпадает с направлением стрелки на корпусе
диска.
1
2
2
► 1. Пильный диск 2. Стрелка
2. Установите внешний фланец и болт с внутрен-
ним шестигранником, а затем хорошо затяните болт
(с левой резьбой) крепления шпинделя, поворачи-
вая его против часовой стрелки при помощи шести-
гранного ключа, одновременно нажимая стопор
вала.
3. Возвратите ограждение диска и централь-
ную крышку в первоначальное положение. Затем
затяните болт крепления центральной крышки с
внутренним шестигранником, поворачивая его по
часовой стрелке для фиксации крышки.
4. Отпустите рукоятку из верхнего положения,
потянув за стопорный штифт. Опустите рукоятку,
чтобы убедиться в надлежащем перемещении
ограждения диска.
5. Перед началом работы убедитесь в том, что
стопор вала разблокировал шпиндель.
Для инструмента с внутренним
фланцем под пильный диск с
отверстием диаметром 15,88 мм
В зависимости от страны
Установите внутренний фланец на вал утопленной
частью наружу, затем установите пильный диск (при
необходимости – с установленным кольцом), внеш-
ний фланец и болт с шестигранной головкой.
Для инструмента без кольца
1
2
3
4
5
► 1. Наружный фланец 2. Пильный диск
3. Внутренний фланец 4. Болт с внутренним
шестигранником (с левой резьбой) 5. Шпиндель
Для инструмента с кольцом
1
2
3
4
6
5
► 1. Наружный фланец 2. Пильный диск
3. Внутренний фланец 4. Болт с внутренним
шестигранником (с левой резьбой) 5. Кольцо
6. Шпиндель
ОСТОРОЖНО:
Перед установкой диска на
шпиндель всегда проверяйте, что между внутрен-
ним и внешним фланцами установлено кольцо с
соответствующим отверстием для того диска, кото-
рый вы собираетесь использовать. Использование
неправильного кольца с отверстием может привести к
неправильной установке диска, что вызовет его пере-
мещение и сильную вибрацию, которая может стать
причиной потери контроля над инструментом во время
работы и причинения тяжелых травм.
Для инструмента с внутренним
фланцем под пильный диск с
отверстием, диаметр которого не
соответствует стандарту в 20 или
15,88 мм.
В зависимости от страны
На одной стороне внутреннего фланца имеется
компонент для установки диска диаметром, отлича-
ющимся от диаметра соответствующего компонента
на противоположной стороне. Правильно выбирайте
сторону, крепежный компонент на которой точно
соответствует отверстию на пильном диске.
