171
Устранение неполадок
Диагностика принтерa
18.12.2012 P1056468-151
4. См. Рис.17 и Таблицу 20. Внимательно рассмотрите тестовые этикетки и
определите, на какой этикетке качество печати оптимально для данной области
применения. Если используется средство проверки штрихкодов, с его помощью
измерьте полосы или пустые области и вычислте контрастность печати. Если
средство проверки штрихкодов отсутствует, используйте визуальную проверку или
системный сканер для ыбора
оптимального параметра темности с помощью
этикеток, отпечатанных при выполнении этого самотестироания.

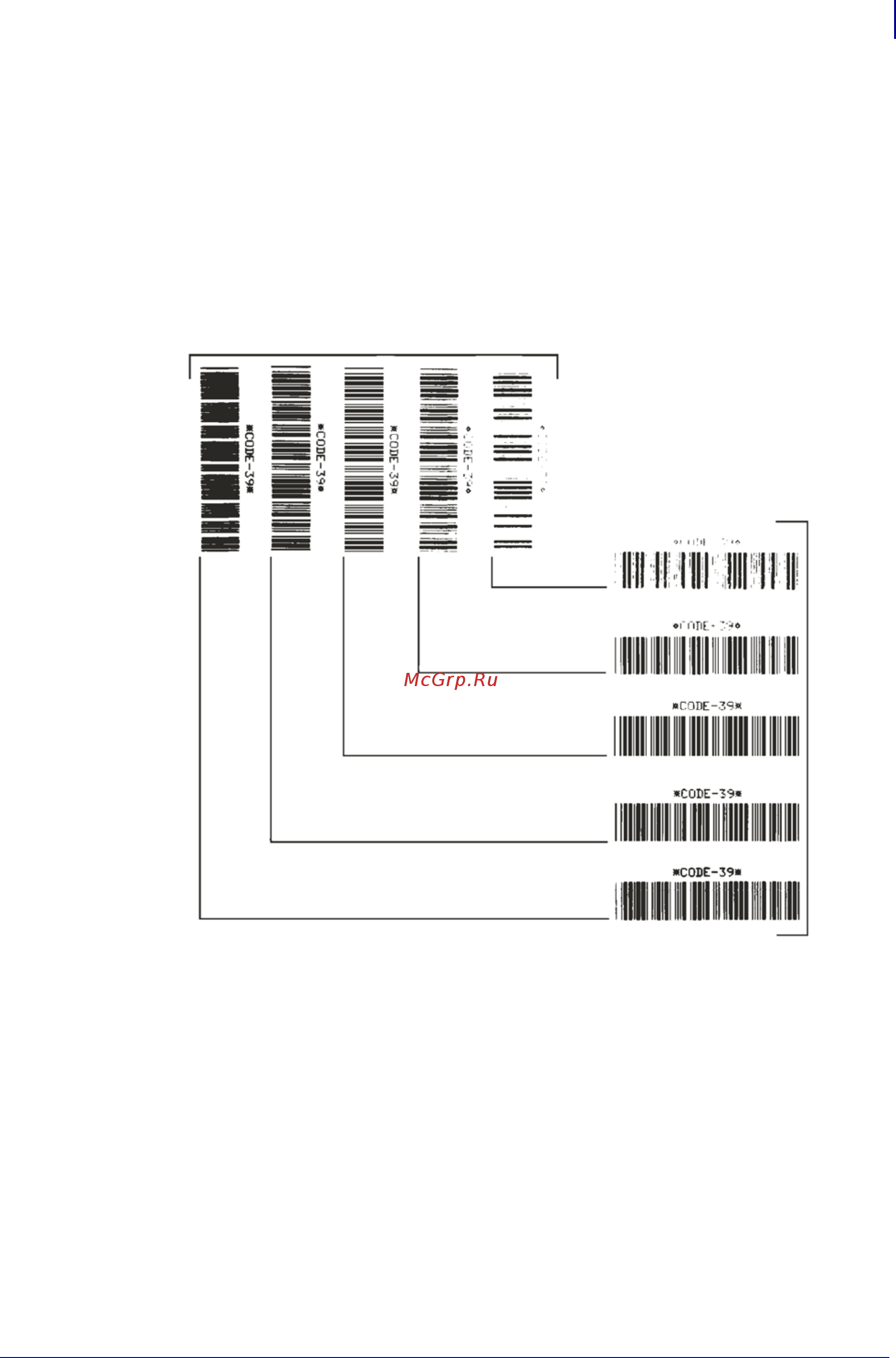

Рис. 17 • Сравнение темности штрихкодов
СТАНДАРТНЫЕ ШТРИХКОДЫ
ПОВЕРНУТЫЕ ШТРИХКОДЫ
СЛИШКОМ
СВЕТЛО
СЛЕГКА СВЕТЛО
СОГЛАСНО ТЕХУСЛОВИЯМ
СЛЕГКА ТЕМНО
СЛИШКОМ ТЕМНО
