Настройка и эксплуатация принтера
Загрузка носителя
76
P1056468-151 18.12.2012
Завершающие шаги для режима отрывания 7.

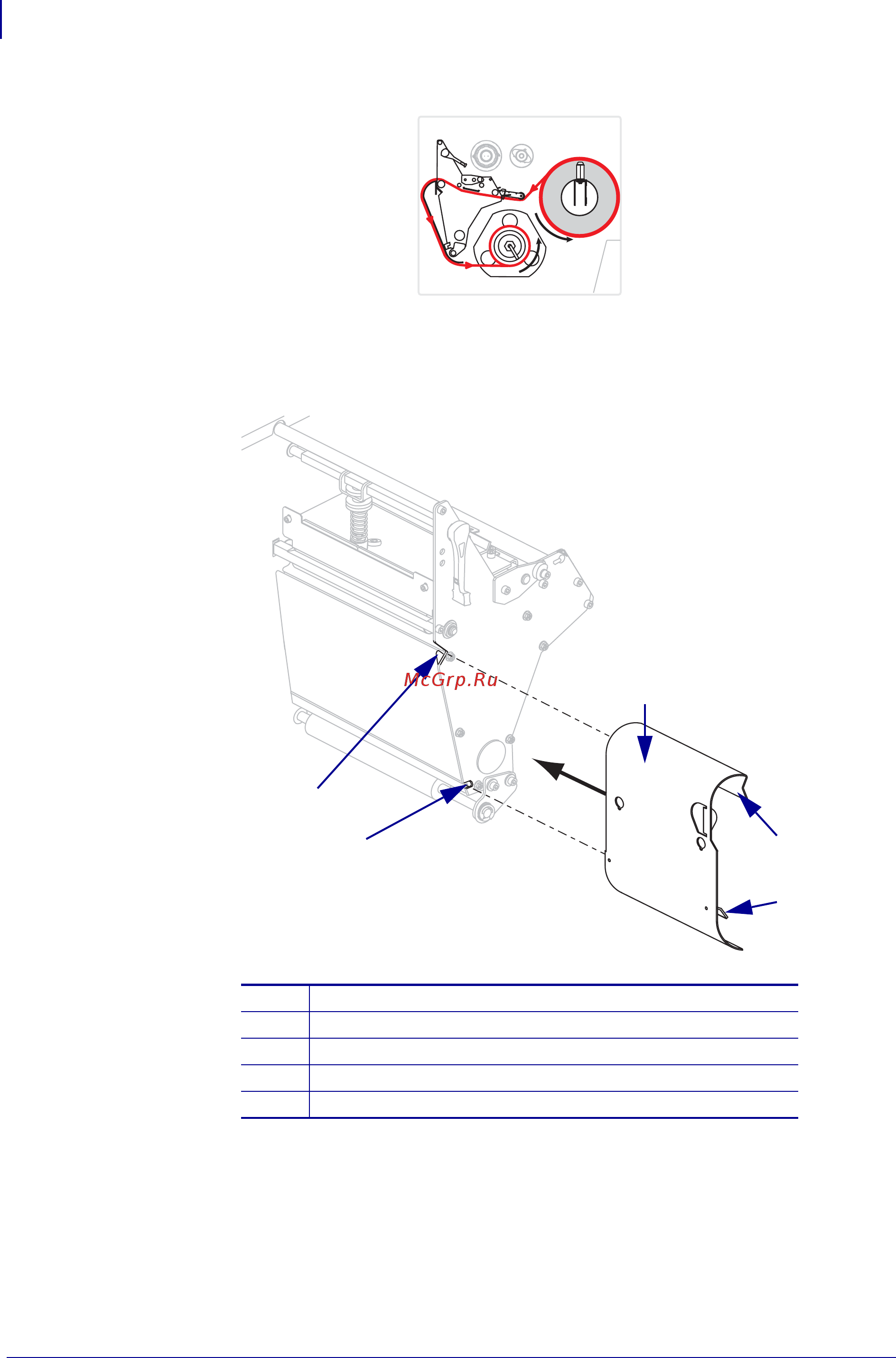

8. Достаньте пластину перемотки из места ее хранения внутри принтера.
9. Поместите пластину перемотки так, чтобы выступ связанной с ней зацепляющей
пластины был направлена вниз.
10. Вставьте 13-миллиметровый (1/2-дюймовый) выступ зацепляющей пластины
внижнюю выемку боковой пластины.
11. Выровняйте верхний край пластины перемотки с соответствующей верхней
выемкой в боковой пластине.
12. Задвиньте пластину перемотки, чтобы она уперлась в корпус принтера.
1
Верхняя выемка
2
Нижняя выемка
3
Пластина перемотки
4
Выступ
5
Подвижная зацепляющая пластина
3
4
2
5
1
