77
Настройка и эксплуатация принтера
Загрузка носителя
18.12.2012 P1056468-151

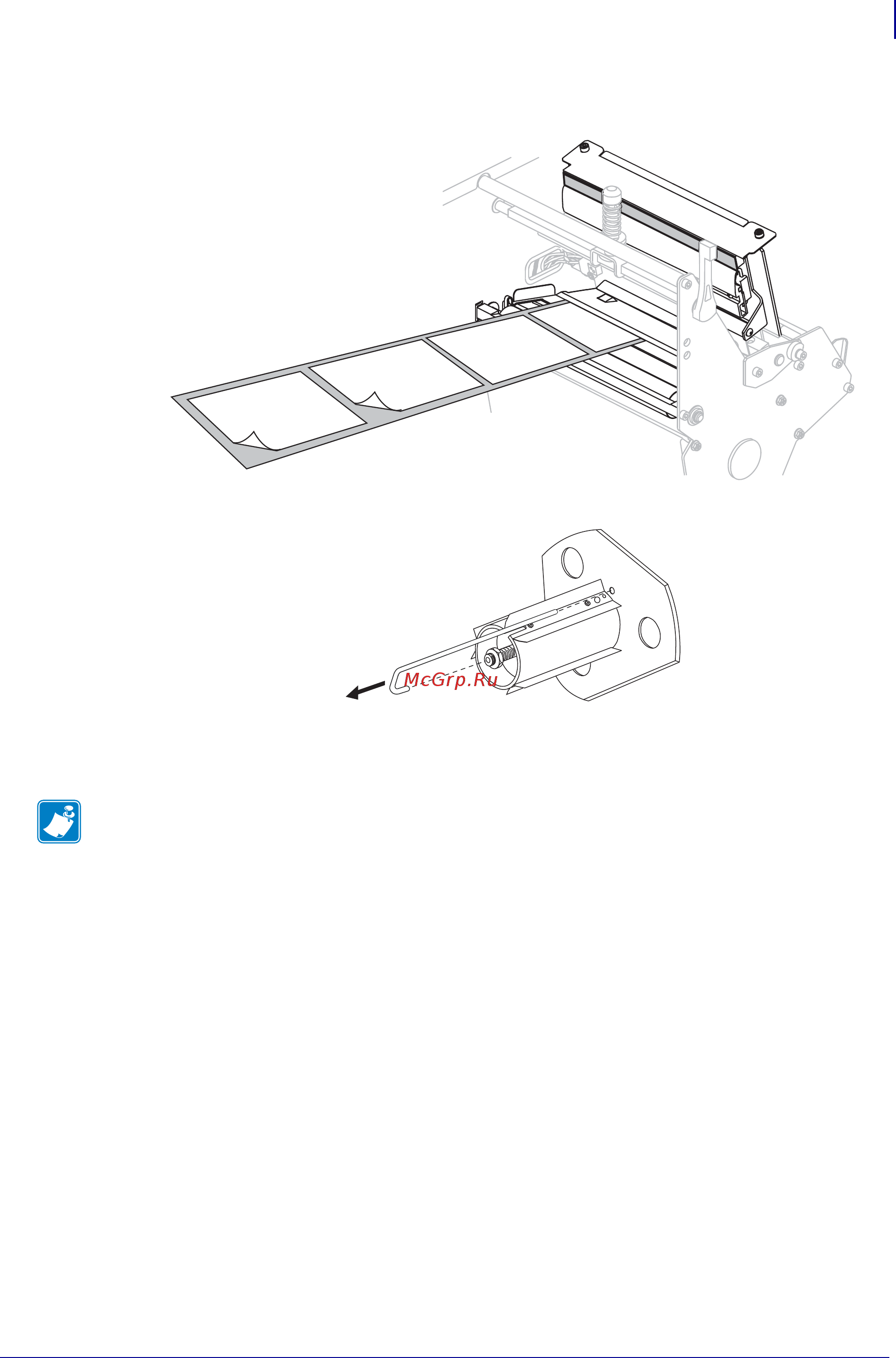

13. Вытяните примерно 920 мм (36 дюймов) носителя из принтера. Снимите этикетки
сизвлеченного носителя и выбросьте их.
14. Снимите крючок со шпинделя перемотки.
15. Если используется катушка, наденьте ее на шпиндель перемотки, чтобы она
оказалась на одном уровне с направяющей пластиной.
Примечание • Катушку можно не использовать.
