Настройка и эксплуатация принтера
Загрузка носителя
78
P1056468-151 18.12.2012

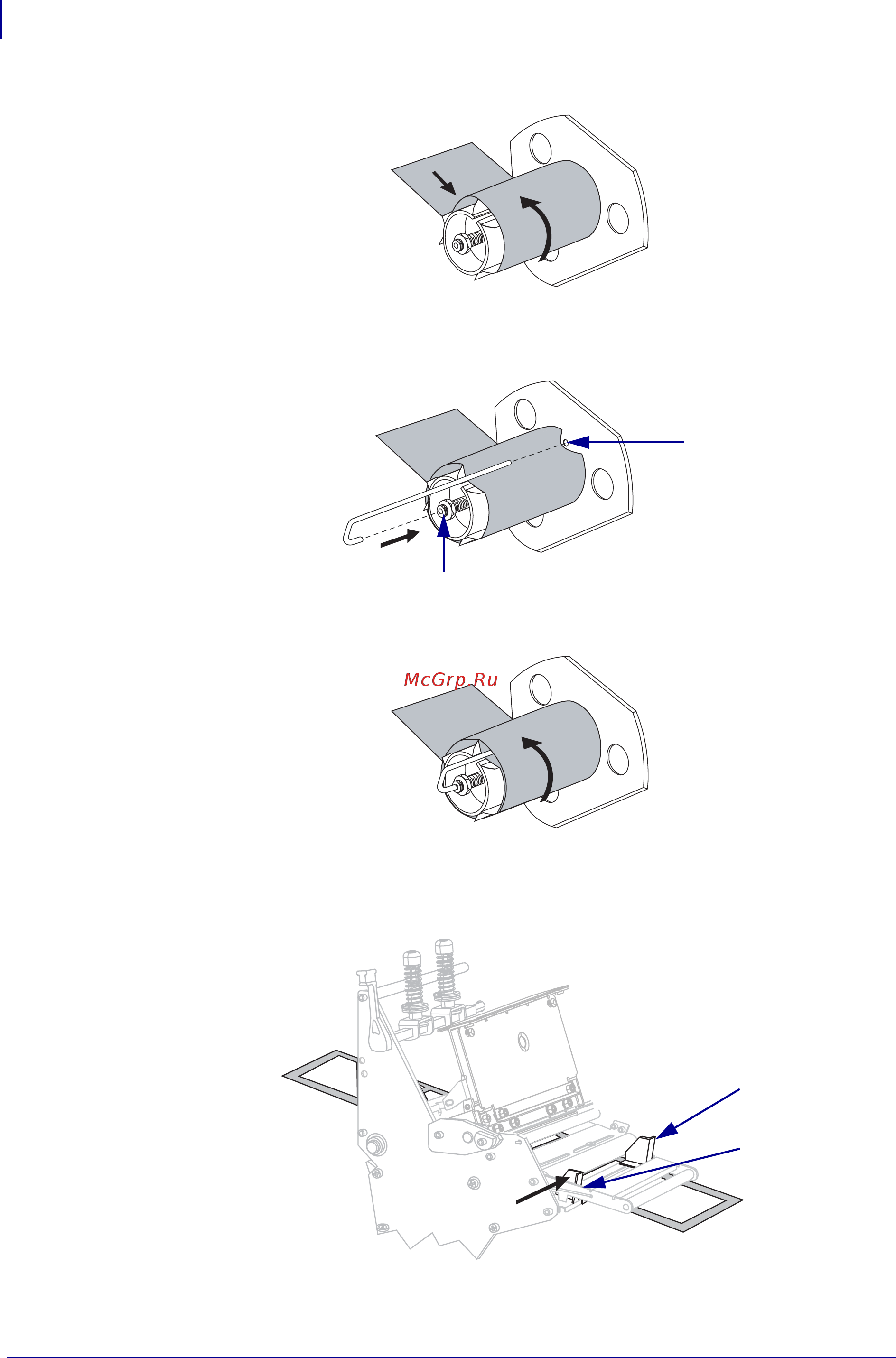

16. Намотайте подложку носителя вокруг шпинделя против часовой стрелки.
a. Уста новите на место крючок. Вставьте короткий конец крючка в паз в центре
регулировочной гайки (
1). Вставьте длинный конец крючка в небольшое
отверстие в направляющей пластине (
2).
b. Поверните шпиндель против часовой стрелки несколько раз, чтобы намотать
подложку носителя поверх крючка без провисания.
17. Выровняйте носитель с внутренней направляющей носителя (1). Задвиньте
внешнюю направляющую носителя (
2) так, чтобы она лишь слегка касалась
края носителя.
2
1
1
2
