Руководство для пользователя
9

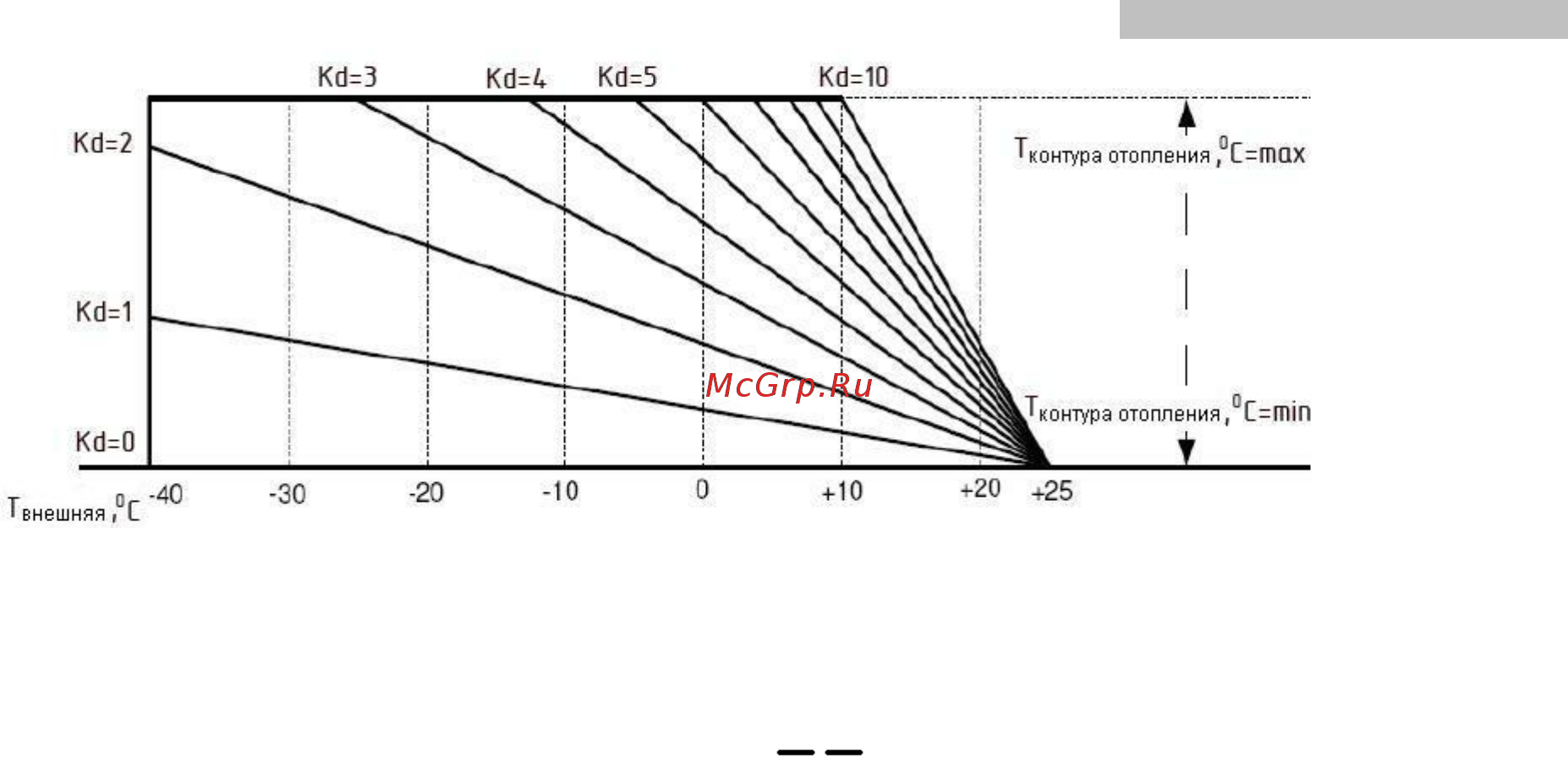

Рис. 5. График зависимости температуры в контуре отопления от внешней температуры
3.3.4. Работа котла при пониженном/повышенном напряжении питания
При выходе напряжения питания за интервал 190 ÷ 250 В плата электронная переводит котел в режим
ожидания. При этом на дисплее котла отражается символ и котел не реагирует на нажатие кнопок
управления.
Через 30 секунд после восстановления напряжения в интервале 190 ÷ 250 В происходит автоматическое
восстановление работы котла в том режиме, в котором котел находился ранее, до выхода напряжения из
интервала 190 ÷ 250 В.
4. ОБСЛУЖИВАНИЕ КОТЛА
Для обеспечения длительной и безотказной работы котла и сохранения его рабочих характеристик
необходимо регулярно проводить осмотр, уход и техническое обслуживание котла.
Осмотр и уход выполняются владельцем котла.
Техническое обслуживание котла проводится только специализированной сервисной организацией
не реже одного раза в год. Рекомендуемое время проведения технического обслуживания – перед
началом отопительного сезона.
Техническое обслуживание котла может потребоваться чаще, чем 1 раз в год, в случае интенсивной
работы котла в помещении, в воздухе которого содержится много пыли или при повышенной жесткости воды.
Внеочередную чистку котла необходимо обязательно произвести и в том случае, если в помещении, где
установлен котел, были проведены строительные или ремонтные работы и в котел попало много строительной
пыли и мусора.
ВНИМАНИЕ! Работы, связанные с техническим обслуживанием, не являются гарантийными
обязательствами предприятия–изготовителя и производятся за счѐт потребителя.
4.1. Осмотр
Перед каждым запуском котла, а в случае работы котла в отопительный сезон один раз в день,
необходимо:
убедиться в отсутствии легковоспламеняемых предметов около котла и около дымоходов;
убедиться в отсутствии запаха газа в помещении, при обнаружении запаха газа в помещении
обратиться в службу газового хозяйства;
убедиться в отсутствии протечек теплоносителя в системе отопления и воды в системе горячего
водоснабжения, при обнаружении протечек обратиться в специализированную сервисную
организацию;
произвести внешний осмотр дымоходов, на предмет повреждений. В случае обнаружения повреждений
дымоходов обратиться в специализированную сервисную организацию.
4.2. Уход за котлом
регулярно, особенно перед началом отопительного сезона, очищать фильтры теплоносителя системы
отопления и ГВС. Фильтр ГВС необходимо очищать и при уменьшении протока воды в линии ГВС;
периодически удалять воздух из системы отопления (см. п. 10.1, стр. 17);
дополнять до нужного давления теплоносителя систему отопления (см. п. 10.1, стр. 17);
котел следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней
поверхности котла, а также протирать облицовку сначала влажной, а затем сухой тряпкой. При
значительном загрязнении сначала протирать облицовку мокрой тряпкой, смоченной нейтральным
моющим средством, а затем сухой тряпкой. Запрещается применять моющие средства усиленного
действия и содержащие абразивные частицы, бензин или другие органические растворители для
очистки поверхности облицовки и пластмассовых деталей.
