Руководство для пользователя и технического персонала
55

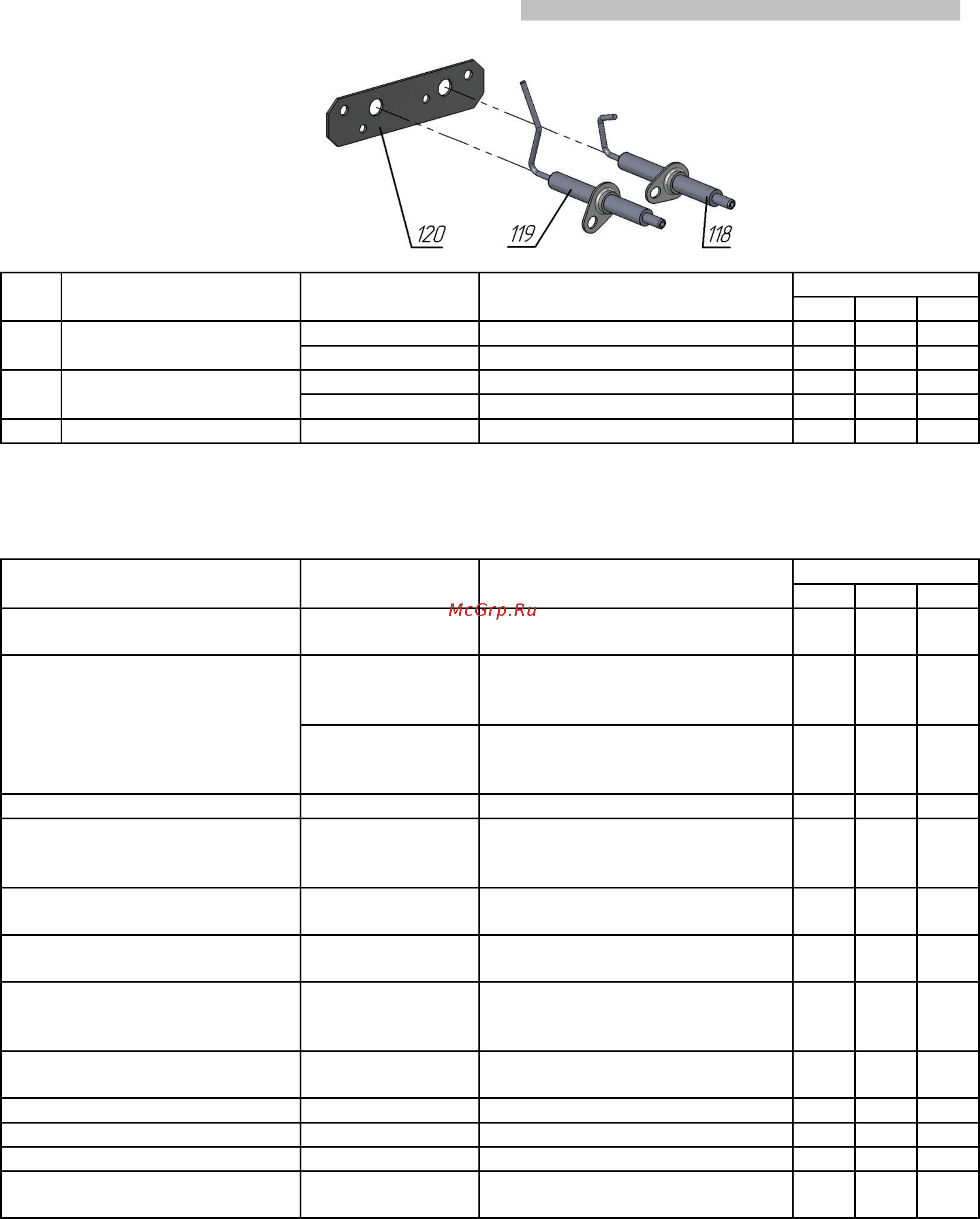

Составные части свечей в сборе поз. 67
Поз.
Наименование
Обозначение
Примечание
Применяемость
8224
8230
8624
118
Свеча розжига
ELB21002
+
−
+
ELB21003
−
+
−
119
Свеча ионизации
ELB21001
+
−
+
ELB21003
−
+
−
120
Пластина
8223−22.061
+
+
+
Составные части электропроводки
Наименование
Обозначение
Примечание
Применяемость
8224
8230
8624
Кабель питания
CBAB0W008
Электропитание котла,
220 В, ~ 50 Гц
+
+
+
Кабель основной
CBAB0W007
Подключение вентилятора,
регулятора подачи газа,
трансформатора розжига
+
+
−
CBAB0W018
Подключение датчика перегрева
(термореле), регулятора подачи
газа, трансформатора розжига
−
−
+
Кабель насоса
CBAB0W005
Подключение насоса
+
+
+
Кабель регулятора подачи газа
CBAB0W009
Подключение катушки модуляции
регулятора подачи газа, датчика
протока ГВС, датчика давления
+
+
+
Кабель датчика температуры
отопления
CBAB0W016
Подключение датчика
температуры отопления
+
+
+
Кабель датчика температуры
ГВС
CBAB0W011
Подключение датчика
температуры ГВС
+
+
+
Кабель прессостата воздушного
CBAB0W014
Подключение прессостата
воздушного и термореле (датчик
перегрева)
+
+
−
Кабель термореле
CBAB0W019
Подключение термореле (датчик
тяги и датчик перегрева)
−
−
+
Кабель свечи розжига
CBAB0W006
Подключение свечи розжига
+
+
+
Кабель свечи ионизации
CBAB0W012
Подключение свечи ионизации
+
+
+
Кабель заземления
CBAB0W013
Заземление трансформатора
+
+
+
Разъем комнатного термостата
CBAB0W023
Разъем для подключения
комнатного термостата
+
+
+
