Нева LUX 8224 [36/70] Демонтаж первичного теплообменника

Руководство для технического персонала

17.2. Демонтаж первичного теплообменника

Чтобы снять теплообменник, необходимо:

1) выключить котел (см. п. 10.4, стр.19);

2) перекрыть запорные краны на трубах системы отопления перед котлом, слить теплоноситель из котла

(см. п. 10.5, стр. 19) (если запорных кранов нет, то слить теплоноситель из всей системы отопления);

3) снять блок горелочный (см. п. 17.1, стр. 33);

4) отсоединить провода от термореле 9 (см. п.13.1, стр. 22);

5) ключом на 30 отвернуть две гайки 1 крепления труб к теплообменнику;

6) ключом на 30 отвернуть две гайки 1 (см. Рис. 21) крепления штуцеров теплообменника к кронштейнам

задней стенки;

7) отвернуть три самореза 1 (два для котла «NEVALUX−8624») (см. Рис. 22) крепления планки 2

газоотводящего устройства и снять планку;

8) снять теплообменник, потянув его на себя.

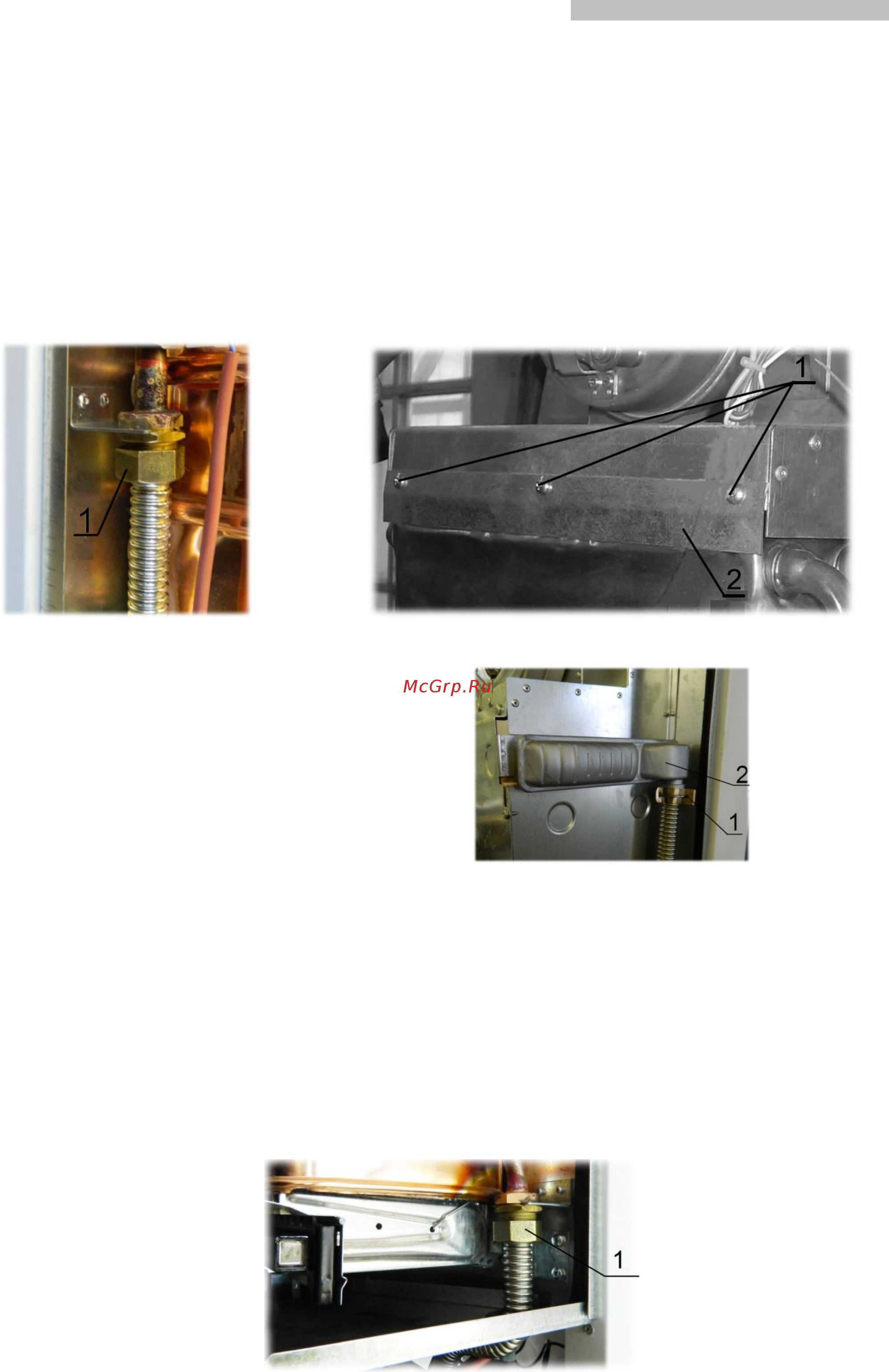

Рис. 21. Демонтаж труб

Рис. 22. Демонтаж теплообменника

Для демонтажа первичного

теплообменника котла «NEVALUX−8230»

необходимо:

1) снять с котла переднюю стенку

вместе с теплоизоляцией

(см. Рис. 19);

2) снять две клипсы 2 (по одной с

каждой стороны) (см. Рис. 23) и

снять теплообменник 1, потянув его

на себя.

Сборку производить в обратной

последовательности.

Рис. 23. Демонтаж теплообменника котла

«NEVALUX−8230»

17.3. Демонтаж насоса

Чтобы снять насос, необходимо:

1) выключить котел (см. п. 10.4, стр.19);

2) перекрыть запорные краны на входе в котел и выходе из него, слить теплоноситель из котла (см. п.

10.5, стр. 19) (если запорных кранов нет, то слить теплоноситель из всей системы отопления);

3) снять облицовку и крышку герметизирующую с котла (см. п. 17.1, стр. 33);

4) в котлах «NEVALUX−8224» и «NEVALUX−8624» ключом на 30 отвернуть гайку 1 (см. Рис. 24)

крепления трубы, идущей от насоса, к штуцеру теплообменника и отвести трубу в сторону. В котле

«NEVALUX−8230» необходимо снять клипсу 1 (см. Рис. 23);

Рис. 24. Демонтаж трубы насоса
