Руководство для технического персонала
18
давление теплоносителя в контуре отопления). Для сброса ошибки необходимо нажать кнопку К6
(RESET) (см. п. 3.1, стр. 6).
Повторите действия согласно пунктам 1 − 4 до тех пор, пока давление в контуре отопления не
стабилизируется на уровне 1,5 бар, что будет свидетельствовать о полном удалении воздуха. Рекомендуется
установка дополнительных клапанов отвода воздуха в верхних точках системы отопления для более быстрого
и полного удаления воздуха.
Перед пробным розжигом котла необходимо проверить:
1) соответствие установки котла требованиям, изложенными в разделе 8 (стр. 12) «Монтаж котла»;
2) давление теплоносителя в системе отопления составляет 1 − 2 бар (рекомендуемое давление − 1,5 бар).
При давлении свыше 2 бар следует открыть клапан дренажный 14 (см. п. 13.1,стр. 22), понизив
давление до 1,5 бар. При давлении ниже 1 бар следует открыть кран подпитки контура отопления 18 и
закрыть при достижении давления от 1 до 1,5 бар;
3) трубы забора воздуха и дымоотвода установлены и соответствуют требованиям (см. раздел 9, стр. 14);
4) напряжение и частота электросети соответствуют значениям, указанным в таблице 1 (см. п. 2.2, стр. 5);
5) вид потребляемого газа должен соответствовать виду газа, указанному в разделах 20 и 21 (стр. 40)
данного Руководства и виду газа, указанному в табличке котла;
6) отсутствие утечки газа;
7) открыт ли клапан отвода воздуха;
8) открыты ли запорные краны на прямой и обратной линиях контура отопления;
9) не блокирован ли насос. Для этого при помощи отвѐртки открутите заглушку насоса и проверните его
вал несколько раз туда и обратно (см. Рис. 12), при этом
котѐл необходимо отключить от электросети (вынуть
вилку из розетки). Затем плотно закрутите заглушку. При
выполнении данной операции возможны протечки
теплоносителя из насоса, после установки заглушки
необходимо удалить остатки теплоносителя с
компонентов котла (протереть);
10) подключение котла к электрической розетке однофазной
сети переменного тока номинальным напряжением 220
В, частотой 50 Гц, с заземляющим контактом;
11) герметичность системы отопления.

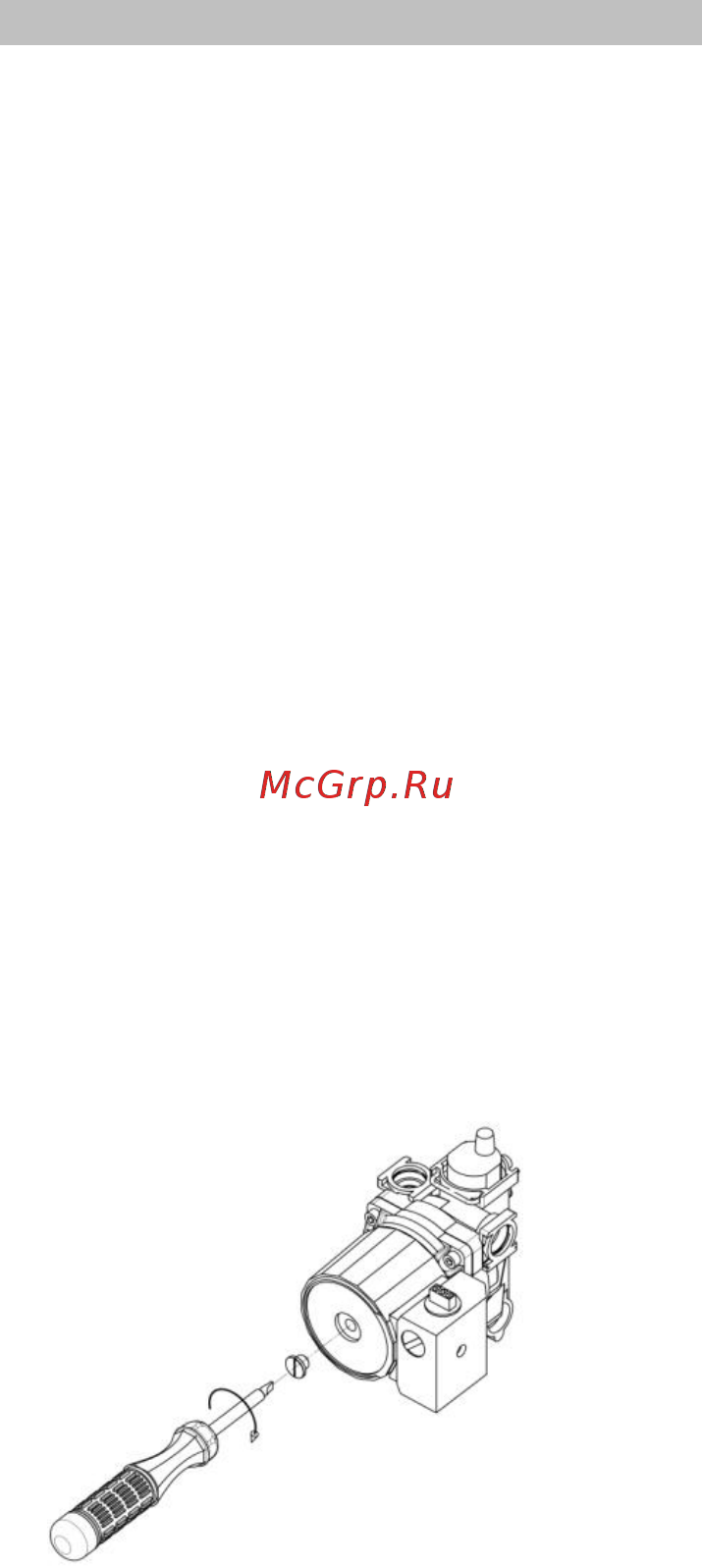

Рис. 12. Проверка циркуляционного
насоса
ВНИМАНИЕ! Не допускайте попадания теплоносителя и воды на электронные компоненты котла!
ВНИМАНИЕ! Если в системе отопления в качестве теплоносителя используется антифриз, то
необходимо проведение специальных мероприятий по заполнению котла и системы отопления, а также
периодический контроль плотности антифриза. Заполнение и подпитку системы отопления в данном
случае должен осуществлять технический специалист сервисной организации с использованием
специального оборудования.
10.2. Проверка параметров горения
Котѐл позволяет выполнить анализ теплотехнических параметров, не сбивая настроек котла. Для этого
необходимо использовать функцию газоанализа (измерения температуры отходящих газов и содержания в них
окиси углерода). Перед активацией этой функции (см. п. 13.3.2, стр. 25) необходимо убедиться, что котѐл
включен и работает в режиме отопления или комбинированном режиме, а труба дымоотвода имеет отверстие
для ввода газоанализатора на прямолинейном участке на расстоянии не менее 250 мм от выхода из
газоотводящего устройства. Во время анализа процесса горения остаѐтся включѐнной система защиты
теплоносителя по перегреву, при достижении температуры теплоносителя 88 °С котел перейдѐт в режим
ожидания. После окончания измерений отверстие для ввода газоанализатора должно быть герметизировано.
10.3. Дополнительные возможности (опции)
10.3.1. Подключение комнатного термостата
Для более эффективной работы котел имеет возможность подключения комнатного термостата, который
устанавливается в отапливаемом помещении. Для установки термостата необходимо из разъема комнатного
термостата удалить перемычку с контактов 28 и 29 (разъем М10) (см. Приложение III, стр. 58) и переставить
провода с клеммной колодкой из контактов 26 и 27 в контакты 28 и 29. Далее к клеммной колодке осуществить
подключение соединительных проводов комнатного термостата (полярность подключения проводов
термостата значения не имеет). Перемычку необходимо передать на хранение владельцу котла.
