Нева LUX 8224 [58/70] Подбор расширительного мембранного бака в случае использования в качестве

Руководство для пользователя и технического персонала

необходимо учитывать, что для котлов «NEVALUX» начальное давление в расширительном баке должно быть

не ниже 0,1 МПа и не выше 0,3 МПа.

Более низкое давление может привести к сбоям в работе котла.

Полный объем расширительного бака можно рассчитать по следующей формуле:

Vc =1,099 × Vi × Av × (Рmах +0,1) / (Рmах – Р),

где:

Vi – полный объем системы отопления в литрах;

Av − прирост объѐма воды в системе отопления от расширения при нагреве до максимально возможной

температуры;

Рmах = 0,3 МПа − максимальное расчѐтное давление в расширительном баке (равно давлению

срабатывания предохранительного клапана);

Р − начальное давление в расширительном баке (рассчитанное по приведенной выше методике).

В случае, когда объем бака попадает между типовыми величинами, при выборе руководствуются

правилом: "первое большее".

В котле установлен расширительный бак объемом 6 литров.

Если по вышеуказанным расчетам получится, что для данной системы отопления необходим

расширительный бак большего объема, то необходимо установить дополнительный расширительный бак,

величина объема которого будет равна разнице между рассчитанной величиной и объемом расширительного

бака котла (6 л).

Пример: по расчету система требует установки расширительного бака ѐмкостью 13 литров, котѐл

оборудован расширительным баком 6 л, т.е. 13 – 6 = 7 л. Следовательно, необходимо установить

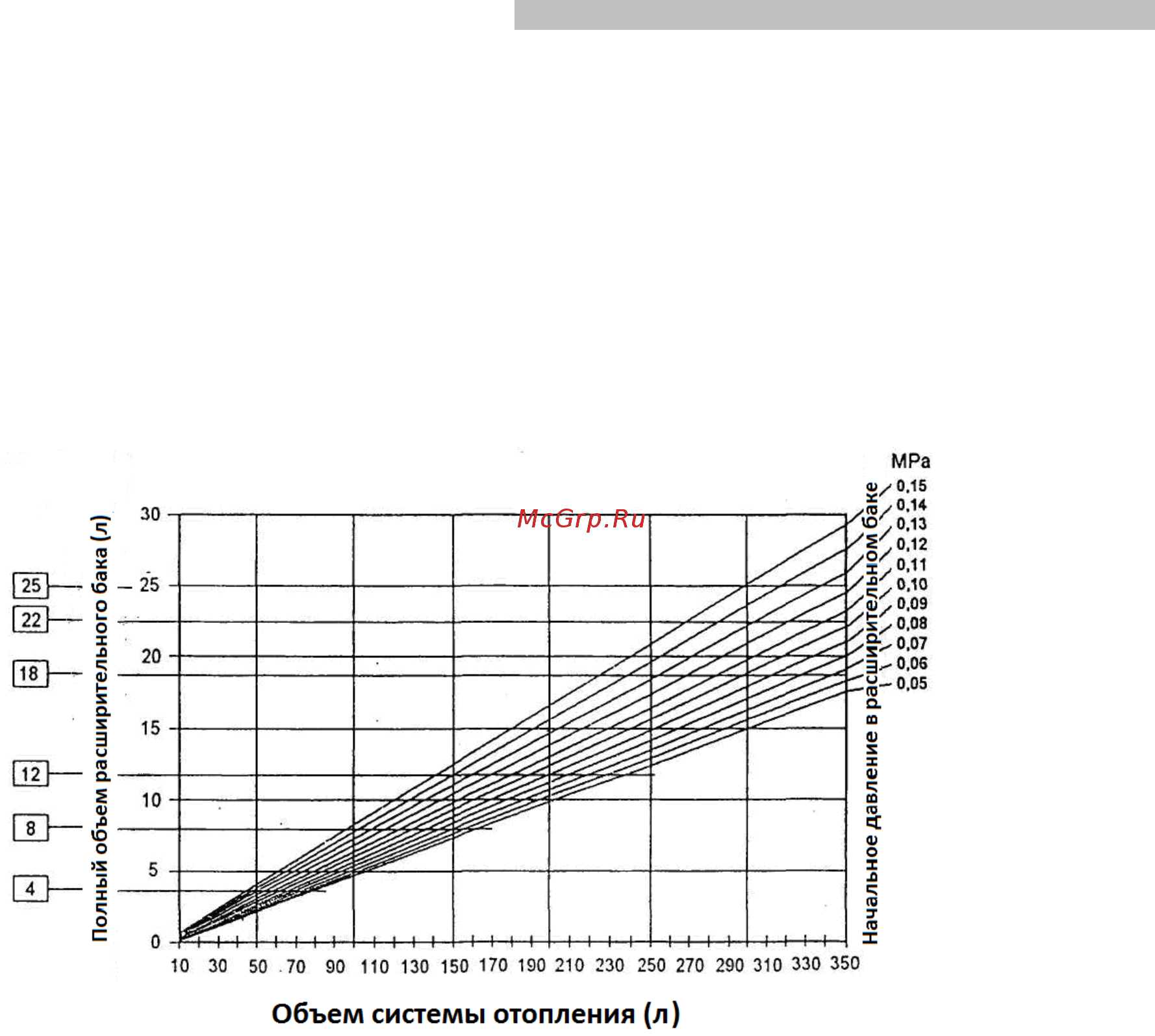

дополнительно сосуд ѐмкостью 7 л. По номограмме выбираем ближайший больший стандартный

расширительный бак емкостью 8 литров.

Подбор расширительного мембранного бака в случае использования в качестве

теплоносителя антифриза

При выборе объема расширительного бака необходимо убедиться, что он предназначен для работы с

антифризом. Далее следует рассчитать или взять из проекта отопительной системы объѐм системы отопления.

Следует учесть, что коэффициент объемного расширения антифриза на 15 – 20% больше, чем воды. Таким

образом, расширительный бак должен быть около 15% от объема системы отопления.

Пример: при объеме отопительной системы 120 литров объем расширительного бака должен составлять

18 литров.
