Руководство для пользователя
6
2.3. Габаритные и присоединительные размеры
A − выход контура
отопления G3/4;
Б – выход контура ГВС G1/2;
В − вход газа G3/4;
Г − вход холодной воды G1/2
Д − вход контура отопления G3/4
(обратка);
Е – штуцер предохранительного
клапана Ø16 / Ø18 мм.
A − выход контура
отопления G3/4;
Б – выход контура ГВС G1/2;
В − вход газа G3/4;
Г − вход холодной воды G1/2
Д − вход контура отопления G3/4
(обратка);
Е – штуцер предохранительного
клапана Ø16 / Ø18 мм.

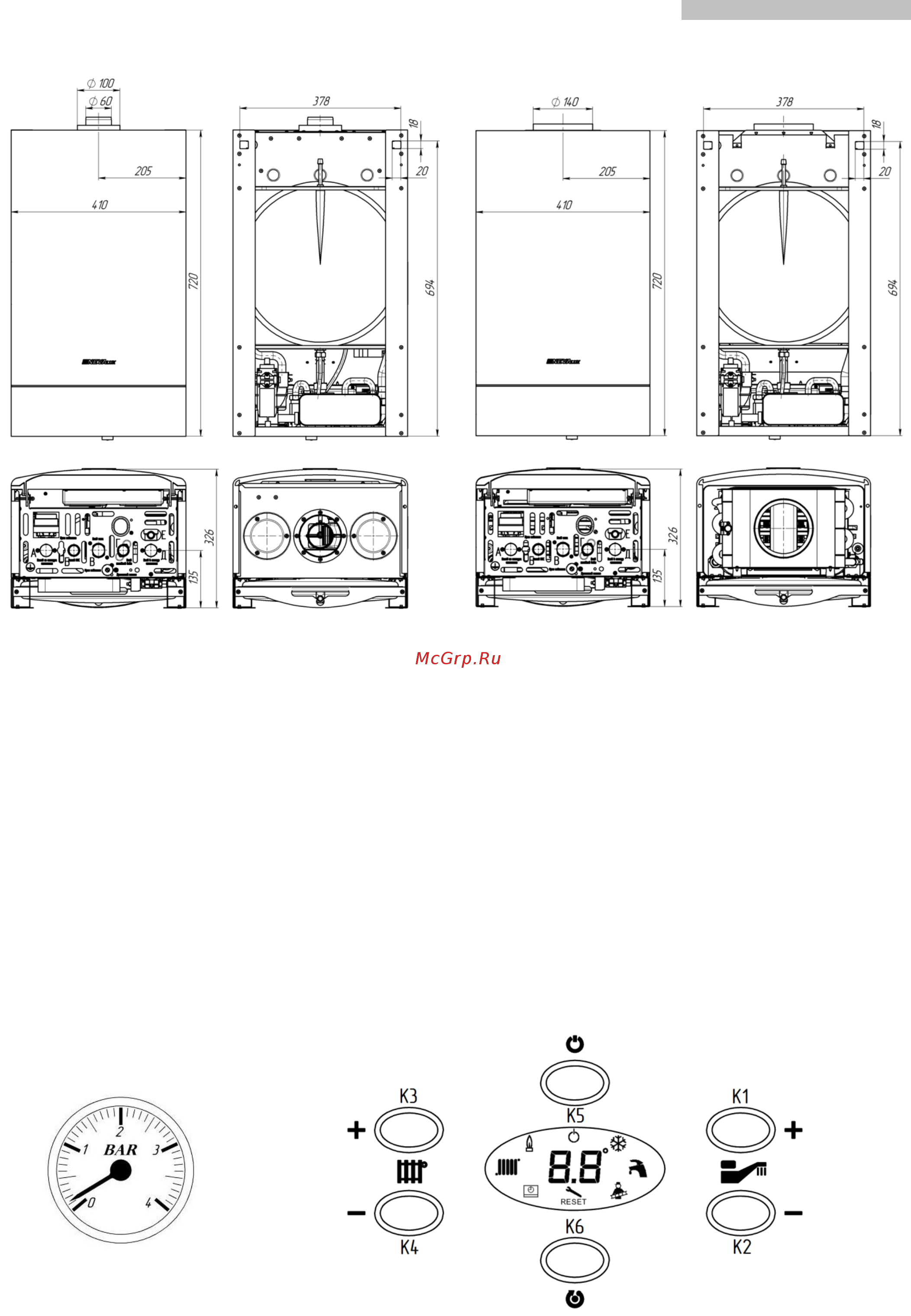

Рис. 1. Габаритные и присоединительные размеры
котлов «NEVALUX− 8224» и «NEVALUX− 8230»
Рис. 2. Габаритные и присоединительные размеры
котла «NEVALUX− 8624»
3. РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
3.1. Панель управления
Основным управляющим элементом котла является плата электронная, которая контролирует всю работу
котла. Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков управления и
безопасности. Вся информация о состоянии котла выдаѐтся на ЖК-дисплей в режиме реального времени.
Всѐ управление котлом осуществляется с панели управления, внешний вид которой показан на Рис. 3.
Если к котлу подключен выносной пульт, то управление осуществляется с него, кнопки панели управления
не активны.
Рис. 3. Панель управления котлом
