Руководство для пользователя и технического персонала
53

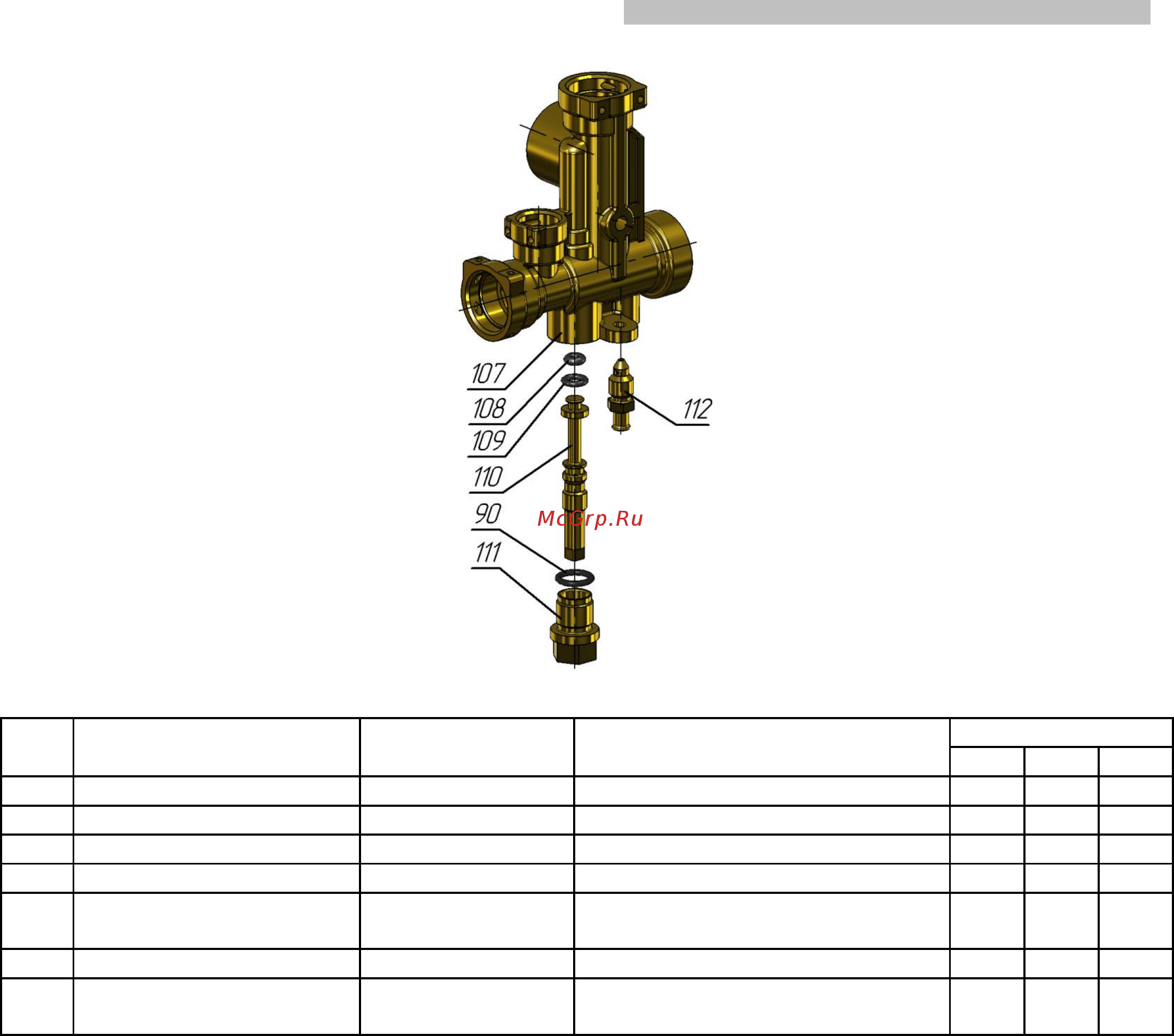

Составные части корпуса клапанов поз. 73
Поз.
Наименование
Обозначение
Примечание
Применяемость
8224
8230
8624
90
Кольцо OR 9,25×1,78
21000606701000
+
+
+
107
Корпус 400.377
10028605501500
+
+
+
108
Кольцо OR 1,8×2,65
00046240230011
+
+
+
109
Кольцо OR 5,28×1,78
21000606700100
+
+
+
110
Шток крана подпитки
400.101
21000606000400
+
+
+
111
Втулка 400.23
21000606000100
+
+
+
112
Дренажный клапан
400.24
21000606000300
+
+
+
