9.2.2. Монтаж раздельных труб дымоотвода и воздуховода при помощи разделителя

каналов 8023−10.000

ВНИМАНИЕ! Для установки разделителя каналов 8023−10.000 на котел необходимо иметь в наличии (в

комплект поставки не входят):

− винт (саморез) Ph − 4,8×60 DIN 7981 – 4 шт.;

− шайба плоская 5,3×10 DIN 125 (ГОСТ 11371) – 4 шт.;

− кольцо 005−008−19−2−2 ГОСТ 9833−73 или прокладка уплотнительная с внутренним диаметром 5 мм и

наружным 8÷10 мм (материал – паронит) – 4 шт.

Последовательность установки разделителя каналов:

1) отвернуть восемь винтов 1 и снять воротник 2 (см.Рис. 8);

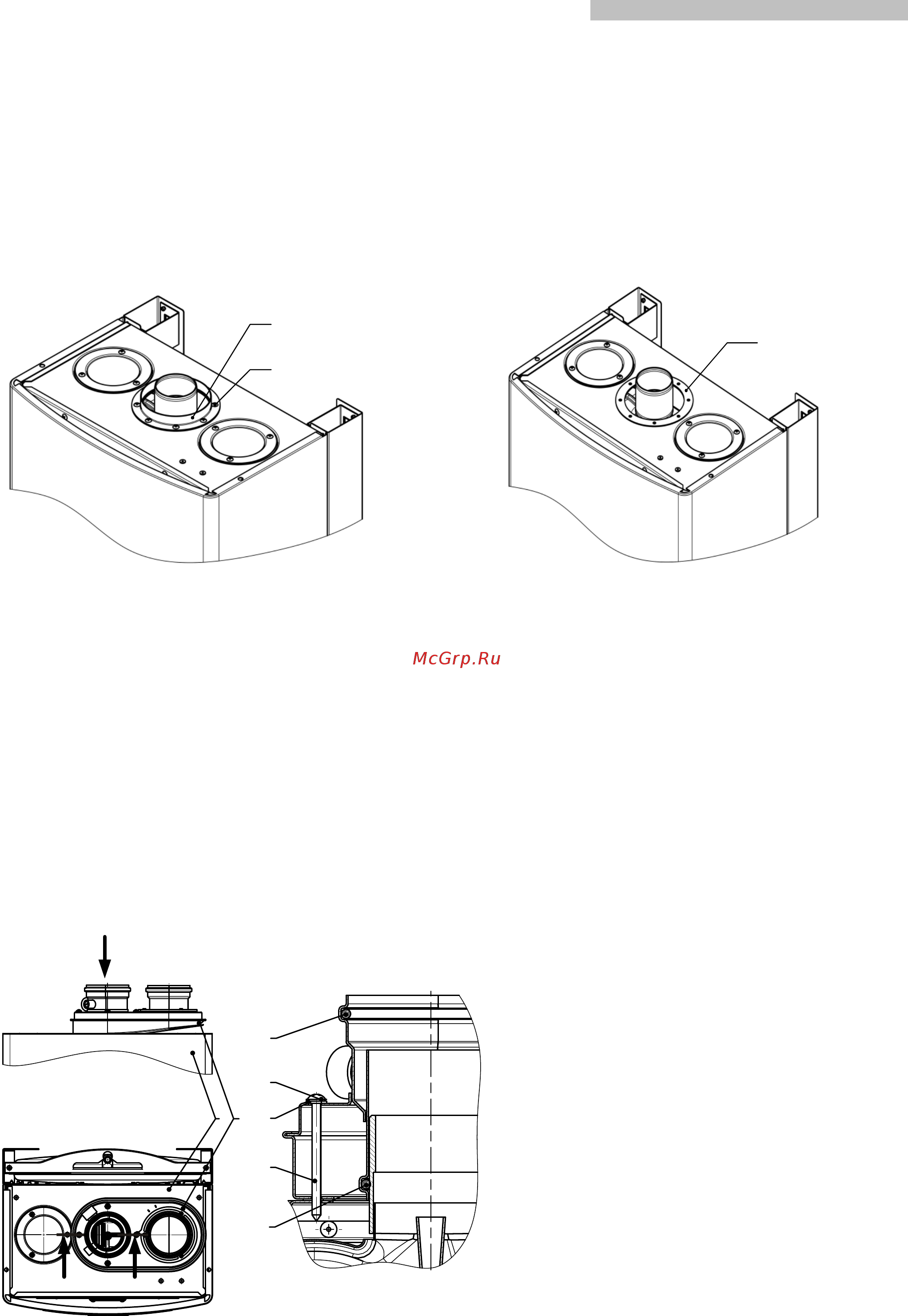

Рис. 8. Демонтаж воротника

Рис. 9. Установка прокладки

2) установить прокладку 1 (поставляется в комплекте с котлом) (см. Рис. 9);

3) убедиться в наличии уплотнительного кольца 6 (в месте присоединения втулки вентилятора) перед

установкой разделителя на котел (см. Рис. 10);

4) установить разделитель каналов 2 на котел, контролируя, чтобы втулка не ―закусила‖ уплотнительное

кольцо 6;

5) закрепить разделитель каналов четырьмя винтами 3 (предварительно установить на каждый винт

сначала шайбу 4, а затем кольцо 5);

6) убедиться в наличии уплотнительных колец 7 (2 шт.) на входе и выходе в разделитель каналов перед

дальнейшим монтажом труб дымоотвода и воздуховода);

7) монтаж трубы забора воздуха и дымоотводящей трубы производить согласно Рис. 7

(см. п. 9.2, стр. 15).

Б-Б

1 - котел;

2 - разделитель каналов;

3 - винт Ph − 4,8×60 DIN 7981;

4 - шайба плоская 5,3×10 DIN 125;

5 - кольцо 005−008−19−2−2 ГОСТ 9833−73;

6 - уплотнительное кольцо;

7 - уплотнительное кольцо

Рис. 10. Схема установки разделителя каналов
