Руководство для технического персонала

5) снять скобу 2 (см. Рис. 25) крепления трубы 1 с патрубка насоса и вынуть трубу вверх;

6) отвернуть на нижней панели три винта крепления насоса;

7) отсоединить провода с датчика давления 4;

8) отсоединить колодку 3 с проводами питания насоса из разъема;

9) с правой стороны насоса отсоединить штуцер манометра 5, вытащив скобу 6 из корпуса насоса;

10) извлечь насос, потянув его с усилием влево – вверх.

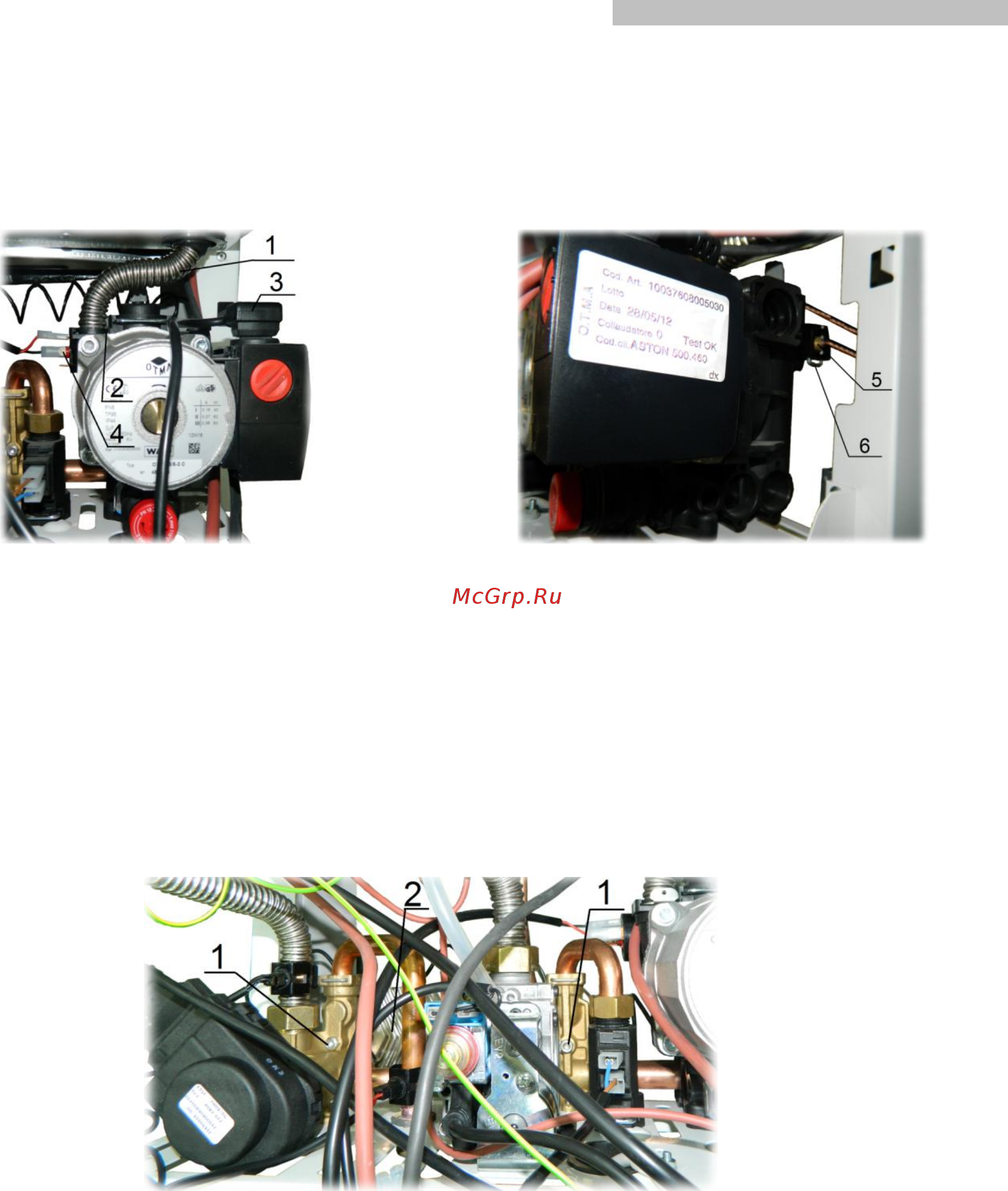

Рис. 25. Демонтаж насоса

Сборку производить в обратной последовательности.

17.4. Демонтаж вторичного теплообменника

Чтобы снять вторичный теплообменник, необходимо:

1) выключить котел (см. п. 10.4, стр. 19);

2) перекрыть запорные краны на входе в котел и выходе из него, слить теплоноситель из котла (см. п.

10.5, стр. 19) (если запорных кранов нет, то слить теплоноситель из всей системы отопления);

3) снять облицовку с котла (см. п. 17.1, стр. 33);

4) отвернуть два винта 1 (см. Рис. 26) крепления теплообменника к узлам гидрогруппы;

5) извлечь теплообменник 2 через пристенную полость снизу котла за задней панелью.

Рис. 26. Демонтаж вторичного теплообменника

Сборку производить в обратной последовательности.

При сборке следует обратить внимание на правильную установку уплотнительных колец (4 шт.) в

корпусах гидрогруппы.

17.5. Разборка трѐхходового клапана

Чтобы разобрать трѐхходовой клапан, необходимо:

1) демонтировать вторичный теплообменник

(см. п. 5), стр. 36);

2) извлечь скобу 1 (см. Рис. 27) крепления электродвигателя к корпусу трехходового клапана и снять

электродвигатель 2;

3) отвернуть два винта 3 фланца крепления электродвигателя 4 к корпусу трехходового клапана и снять

фланец крепления электродвигателя 4;

4) снять втулку уплотнительную 5 корпуса трехходового клапана, потянув ее с усилием в сторону;

5) извлечь из корпуса детали трехходового клапана;

6) все детали промыть и смазать;

7) неисправные детали заменить.
