Нева LUX 8224 [55/70] Составные части блока горелочного поз 7
![Нева LUX 8224 [55/70] Составные части блока горелочного поз 7](/views2/1303485/page55/bg37.png)
Руководство для пользователя и технического персонала
54

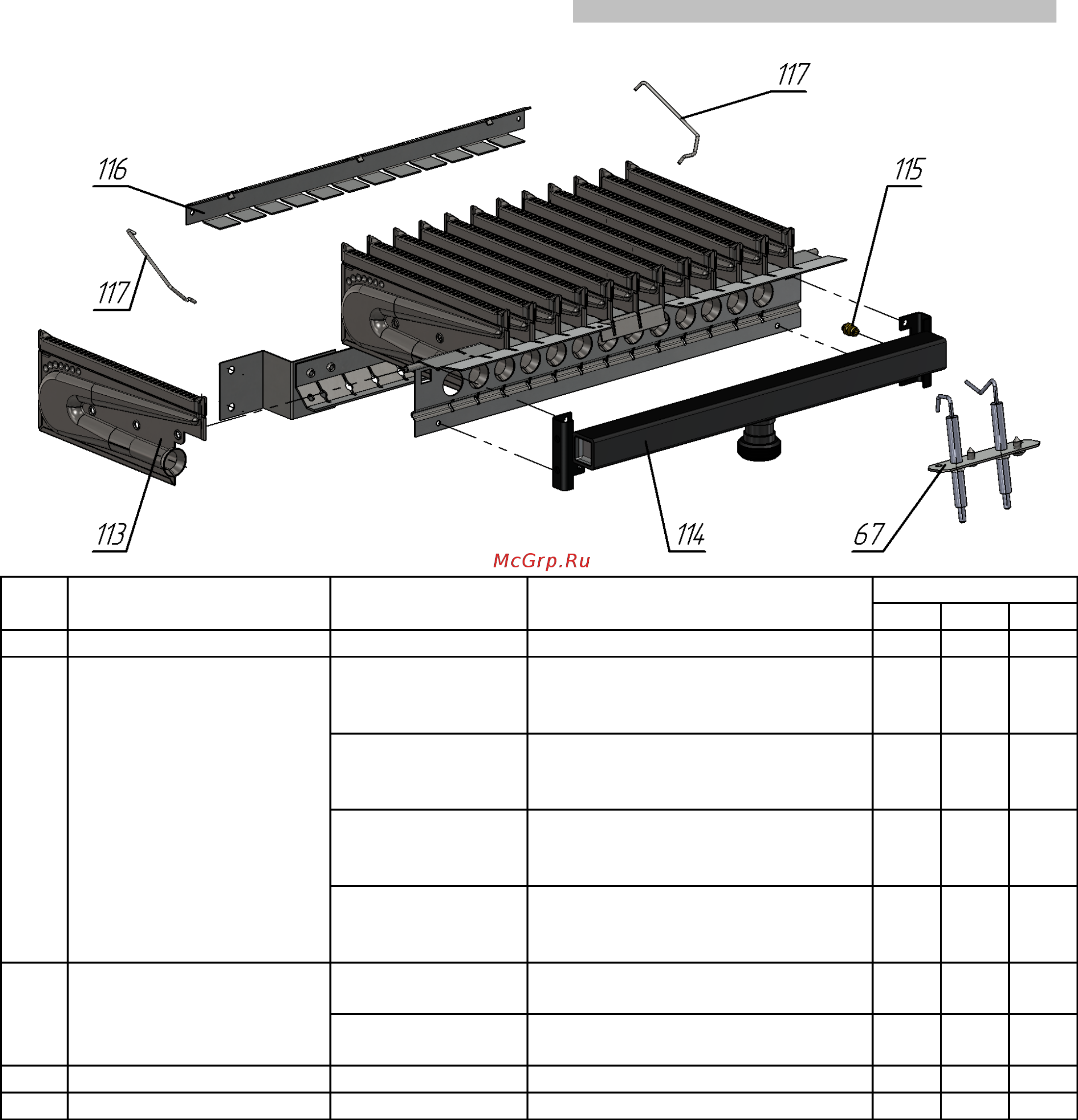

Составные части блока горелочного поз. 7
Поз.
Наименование
Обозначение
Примечание
Применяемость
8224
8230
8624
113
Секция горелки
3295.07.40.000
+
−
+
114
Коллектор в сборе
3264-02.130-10
Сопла Ø 1,31 мм (природный газ
(G20, 2-е семейство, группа Н),
1,3 кПа)
+
−
+
3295.07.20.000−10
Сопла Ø 1,31 мм (природный газ
(G20, 2-е семейство, группа Н),
1,3 кПа)
+
−
+
3264-02.130-11
Сопла Ø 0,79 мм (сжиженный газ
(G30, 3-е семейство, группа В/Р),
2,9 кПа)
+
−
+
3295.07.20.000−11
Сопла Ø 0,79 мм (сжиженный газ
(G30, 3-е семейство, группа В/Р),
2,9 кПа)
+
−
+
115
Сопло
3295.07.20.005−19
Ø 1,31 мм (природный газ (G20,
2-е семейство, группа Н), 1,3 кПа)
+
−
+
3295.07.20.005−20
Ø 0,79 мм (сжиженный газ (G30,
3-е семейство, группа В/Р), 2,9 кПа)
+
−
+
116
Планка
8223−22.003
+
−
+
117
Скоба
8223−22.006
+
−
+
