Руководство для технического персонала

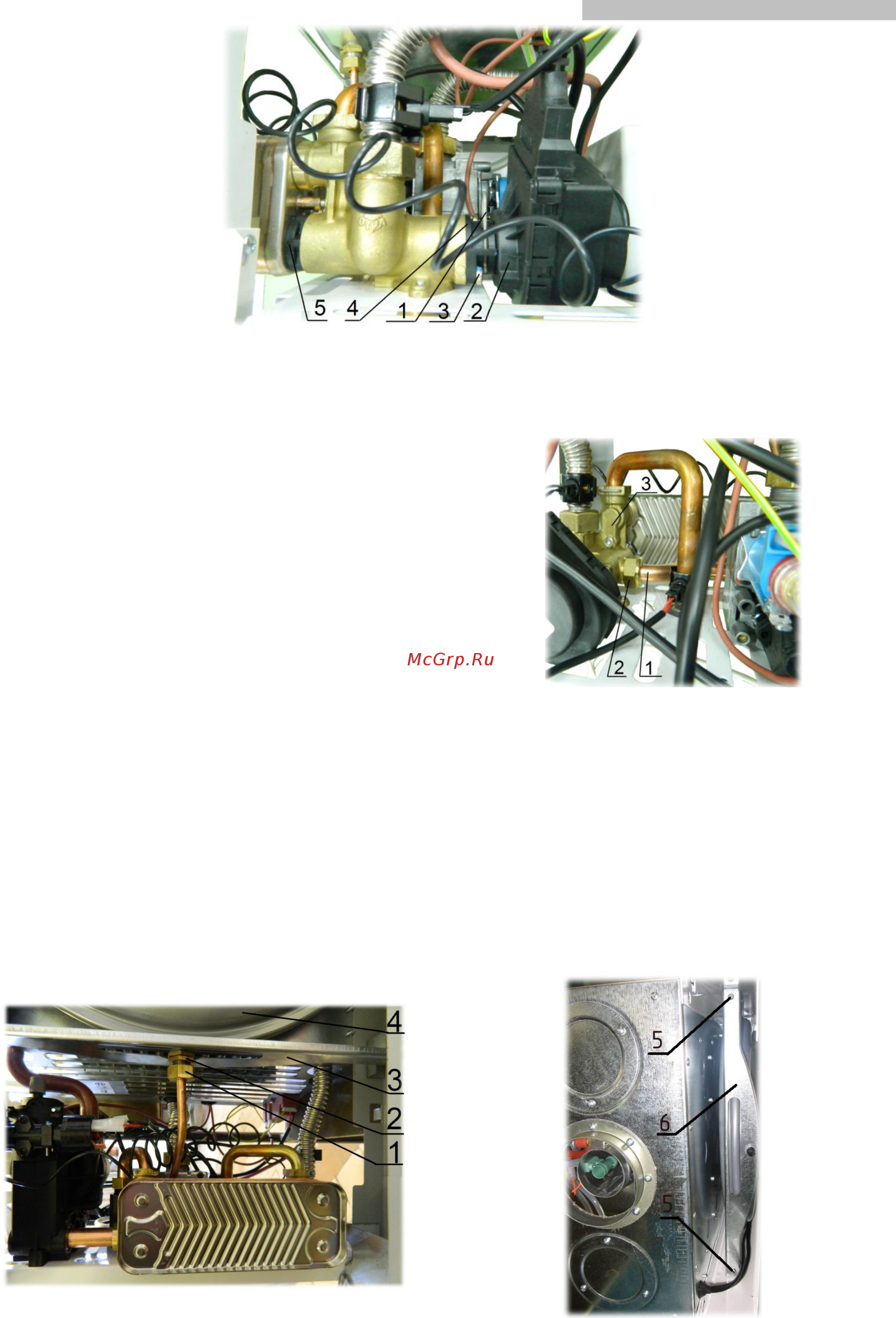

Рис. 27. Разборка трехходового клапана

Сборку производить в обратной последовательности.

17.6. Демонтаж клапана байпаса

Чтобы снять клапан байпаса, необходимо:

1) выключить котел (см. п. 10.4, стр. 19);

2) перекрыть запорные краны на входе в котел и

выходе из него, слить теплоноситель из котла

(см. п. 10.5, стр. 19) (если запорных кранов нет,

то слить теплоноситель из всей системы

отопления);

3) снять облицовку с котла (см. п. 17.1, стр. 33);

4) отвернуть гайку 2 (см. Рис. 28), повернуть

трубу 1 и вытащить клапан байпаса из корпуса

трехходового клапана 3;

5) неисправный клапан байпаса заменить.

Рис. 28. Демонтаж клапана байпаса

Сборку производить в обратной последовательности.

17.7. Демонтаж расширительного бака

Чтобы снять расширительный бак, необходимо:

1) выключить котел (см. п. 10.4, стр.19);

2) перекрыть запорные краны на входе в котел и выходе из него, слить теплоноситель из котла

(см. п. 10.5, стр. 19) (если запорных кранов нет, то слить теплоноситель из всей системы отопления);

3) ключом на 22 отвернуть гайку 1 (см.Рис. 29) трубы расширительного бака 4;

4) ключом на 22 отвернуть гайку 2 крепления расширительного бака 4 к кронштейну 3;

5) отвернуть два винта крепления 5 (см.Рис. 30) верхнего кронштейна 6 к швеллерам котла;

6) снять верхний кронштейн 6 и вытащить бак из швеллеров, потянув его вверх.

Рис. 29. Демонтаж трубы расширительного бака

Рис. 30. Демонтаж расширительного бака

Сборку производить в обратной последовательности.
