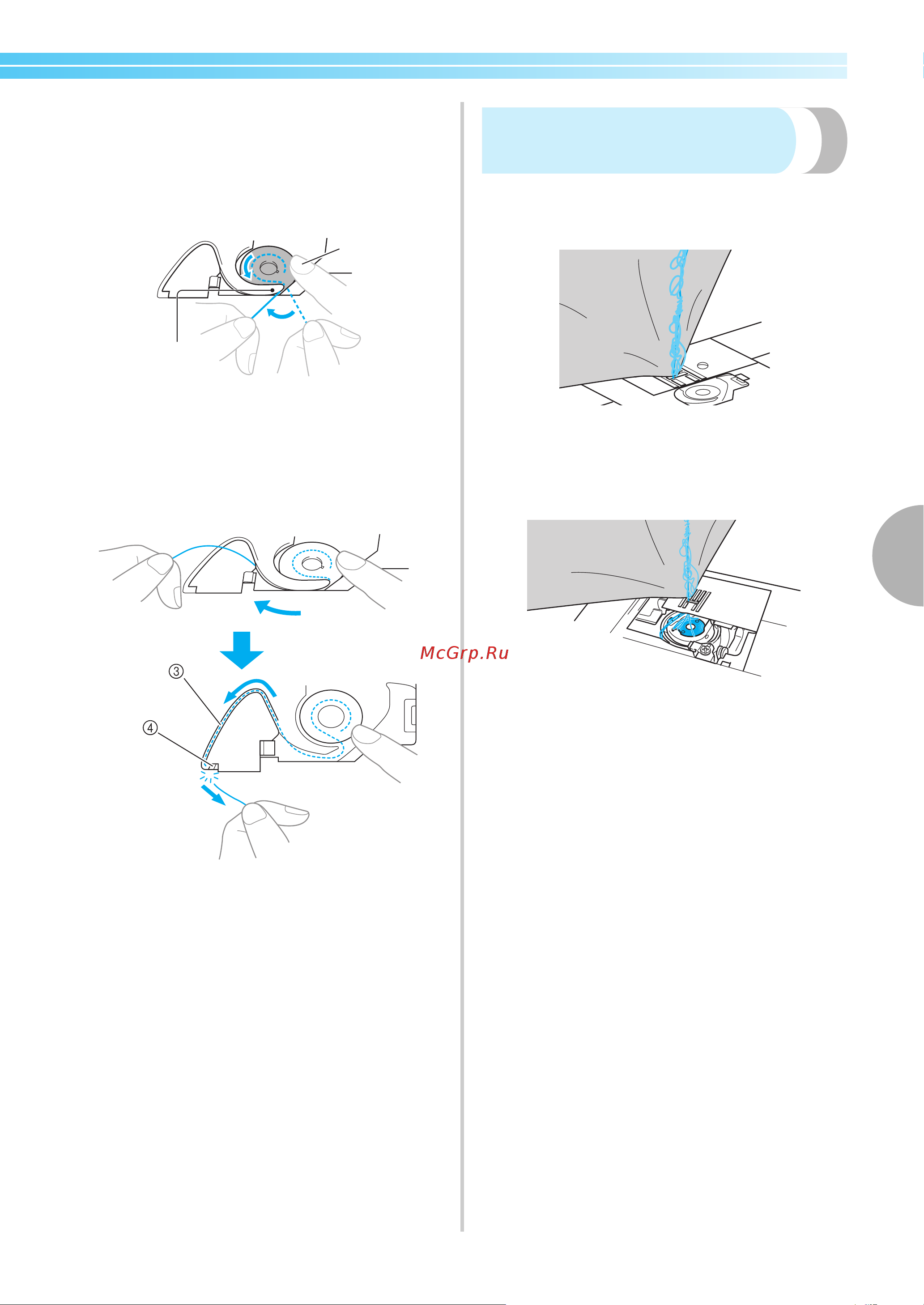

Поиск и устранение неисправностей 103
4
4
Придерживая шпульку пальцем,
проведите нить через вырез в игольной
пластине.
• Придерживая шпульку правой рукой,
левой рукой протяните конец нити вокруг
язычка.
1 Язычок
2 Придерживайте шпульку правой рукой.
Потяните за нить и проведите ее через
вырез в игольной пластине, затем
обрежьте ее при помощи устройства для
обрезки нити (ножа).
3 Вырез
4 Нож
Когда шпулька будет правильно
установлена в шпульный колпачок,
можно начинать шитье с правильным
натяжением нити.
Запутавшаяся нить на
изнаночной стороне материала
■ Проблема
• Нить запуталась на нижней стороне
материала.
• После начала шитья слышен стучащий
звук, и шитье невозможно продолжить.
• Если заглянуть под нижнюю сторону
материала, видна нить, запутавшаяся в
шпульном колпачке.
■ Причина
Неправильная заправка верхней нити
В случае неправильной заправки верхней нити
верхнюю нить, продетую сквозь материал,
невозможно протянуть вверх, из-за чего
верхняя нить запутывается в шпульном
колпачке, что создает стучащий звук.
■ Способ устранения и проверка
Вытащите запутавшуюся нить и затем
исправьте заправку верхней нити.
1
Вытащите запутавшуюся нить. Если она не
вытаскивается, обрежьте нить ножницами.
• Подробную информацию см. в разделе
“Очистка челночного устройства” с. 100.
2
Снимите верхнюю нить с машины.
3
Исправьте заправку верхней нити,
выполнив описанные ниже действия.
• Если шпулька была вынута из шпульного
колпачка, правильно установите шпульку
согласно инструкциям, приведенным в
пунктах “Установка шпульки” (с.20) и
“Способ устранения и проверка” раздела
“Верхняя нить натянута” с.102.
2
1
