Замена иглы 31
1
Напоминание
● Чем меньше номер нити, тем толще
нить. Чем больше номер иглы, тем
толще игла.
● Для шитья эластичных материалов или
материалов, на которых легко
возникают пропуски стежков,
применяйте иглу с закругленным
острием.
● Для шитья прозрачной нейлоновой
нитью применяйте иглу размером от 90/
14 до 100/16 независимо от вида
материала.

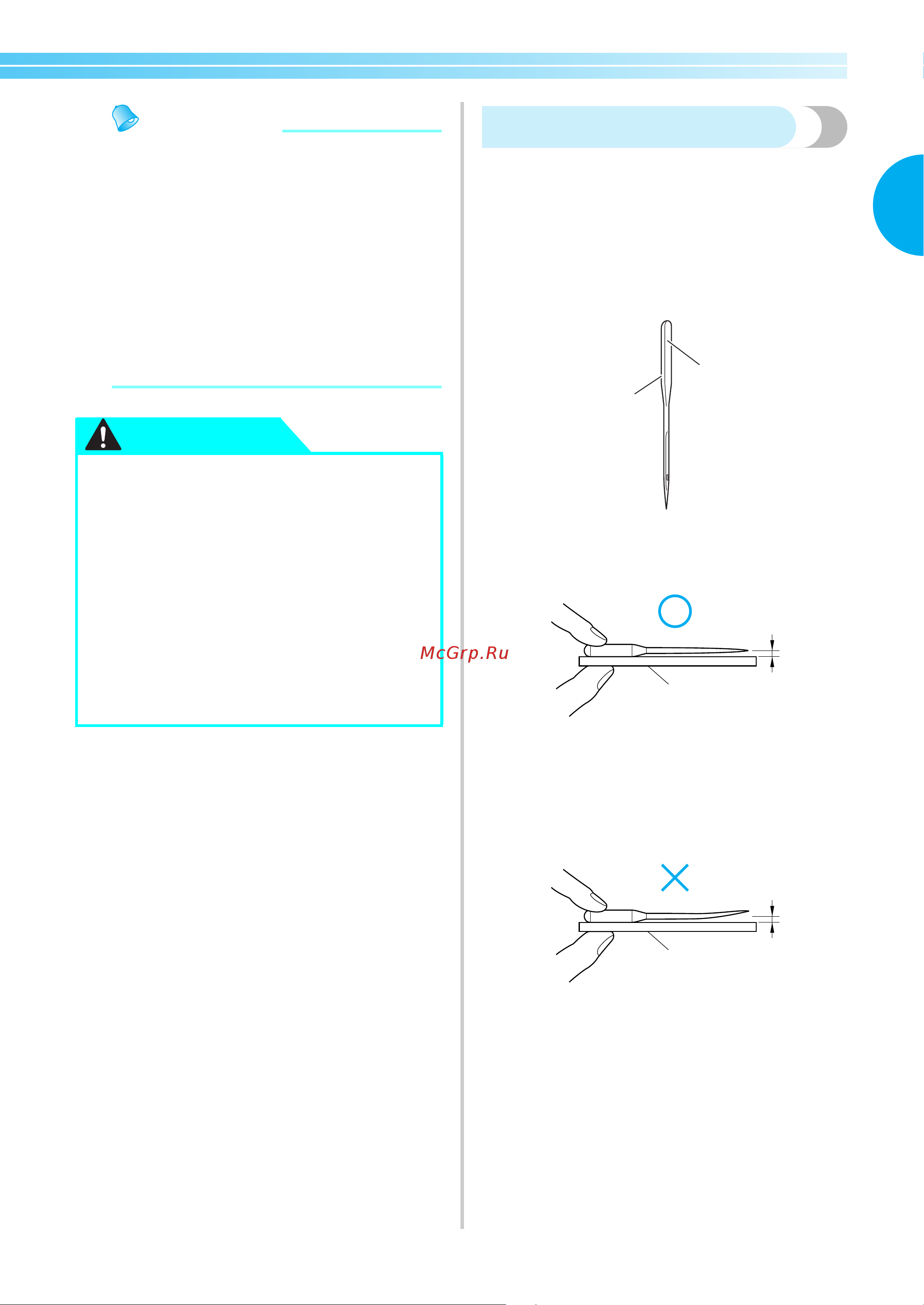

Проверка иглы
Шитье погнутой иглой чрезвычайно опасно,
поскольку игла может сломаться во время
работы машины.
Перед тем как использовать иглу, положите ее
плоской частью на какую-либо плоскую
поверхность и убедитесь в том, что просвет
между иглой и поверхностью одинаков по всей
длине иглы.
1 Плоская сторона иглы
2 Маркировка типа иглы
■ Нормальная игла
1 Плоская поверхность
■ Погнутая игла
Если расстояние между иглой и плоской
поверхностью неодинаково по всей длине
иглы, это означает, что игла погнута. Не
используйте погнутые иглы.
1 Плоская поверхность
● Возможные сочетания материала,
нити и иглы приведены в таблице
на с.30. При неправильном
сочетании материала, нити и иглы,
особенно при шитье тонкими
иглами (65/9 – 75/11) толстых
материалов, например джинсовой
ткани, игла может погнуться или
сломаться. Кроме того, при этом
возможны неравномерная строчка,
сморщивание материала или
пропуск стежков.
ОСТОРОЖНО!
1
2
1
1
