106
ПРИЛОЖЕНИЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

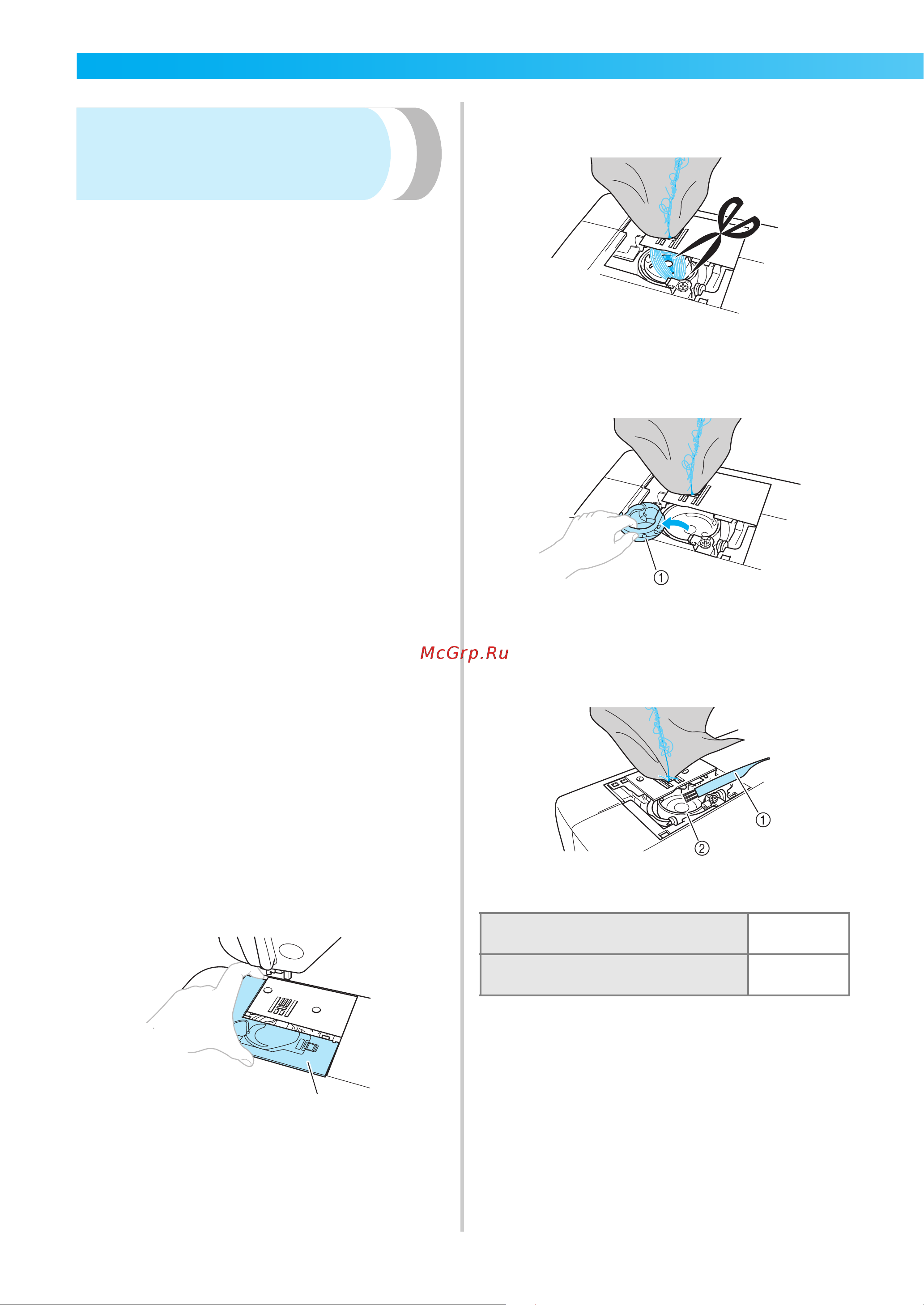

Материал застрял в
машине и не
вытаскивается из нее
Если материал застрял в швейной машине и его
не удается вытащить, это значит, что,
возможно, нить запуталась под игольной
пластиной. Вытащите материал из машины,
выполнив описанные ниже действия. Если
описанные ниже действия не удается
выполнить, не пытайтесь приложить усилие, а
обратитесь в ближайший авторизованный
сервисный центр.
■ Извлечение материала из машины
1
Немедленно остановите швейную
машину.
2
Выключите машину.
3
Снимите иглу.
Если игла опущена в материал, поверните
маховик по направлению от себя (по
часовой стрелке), чтобы поднять иглу из
материала, и затем снимите иглу.
• См. раздел “Замена иглы” (с.32).
4
Снимите прижимную лапку и держатель
лапки.
• См. раздел “Замена прижимной лапки”
(с.33) и “Снятие держателя прижимной
лапки” (с. 35).
5
Приподнимите материал и обрежьте
под ним нити.
Если материал удается вытащить,
снимите его. Очистите челнок, следуя
приведенным ниже инструкциям.
6
Снимите крышку игольной пластины.
1 Крышка игольной пластины
• См. раздел “Очистка челночного
устройства” (с. 100).
7
Отрежьте запутавшиеся нити и снимите
шпульку.
8
Снимите шпульный колпачок.
Если в шпульном колпачке остались нити,
уберите их.
1 Шпульный колпачок
9
Щеточкой или пылесосом удалите
пыль из челнока и из области вокруг
него.
1 Щеточка для очистки
2 Челнок
1
Если материал удается вытащить:
Перейдите к
пункту
f.
Если материал не удается вытащить:
Перейдите к
пункту
0.
