108
ПРИЛОЖЕНИЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
g
Установите крышку игольной пластины
согласно инструкциям в пунктах
8
раздела “Очистка челночного
устройства” (с.101).
h
Установите иглу, предварительно
проверив ее состояние.
Если игла в плохом состоянии (например,
она погнута), необходимо установить
новую иглу.
• См. раздел “Проверка иглы” (с.31) и
раздел “Замена иглы” (с.32).
Примечание
●
После выполнения этой операции
выполните процедуру, описанную в разделе
“Проверка работы машины”, чтобы
убедиться в правильной работе машины.
Напоминание
● Поскольку при застревании материала в
машине игла могла быть повреждена,
рекомендуется заменить ее на новую.
■ Проверка работы машины
Если игольная пластина снималась с машины,
проверьте работу машины, чтобы убедиться,
что установка выполнена правильно.
1
Включите машину.
2
Выберите строчку
01
.
Примечание
● На этом этапе не устанавливайте
прижимную лапку и нить.
3

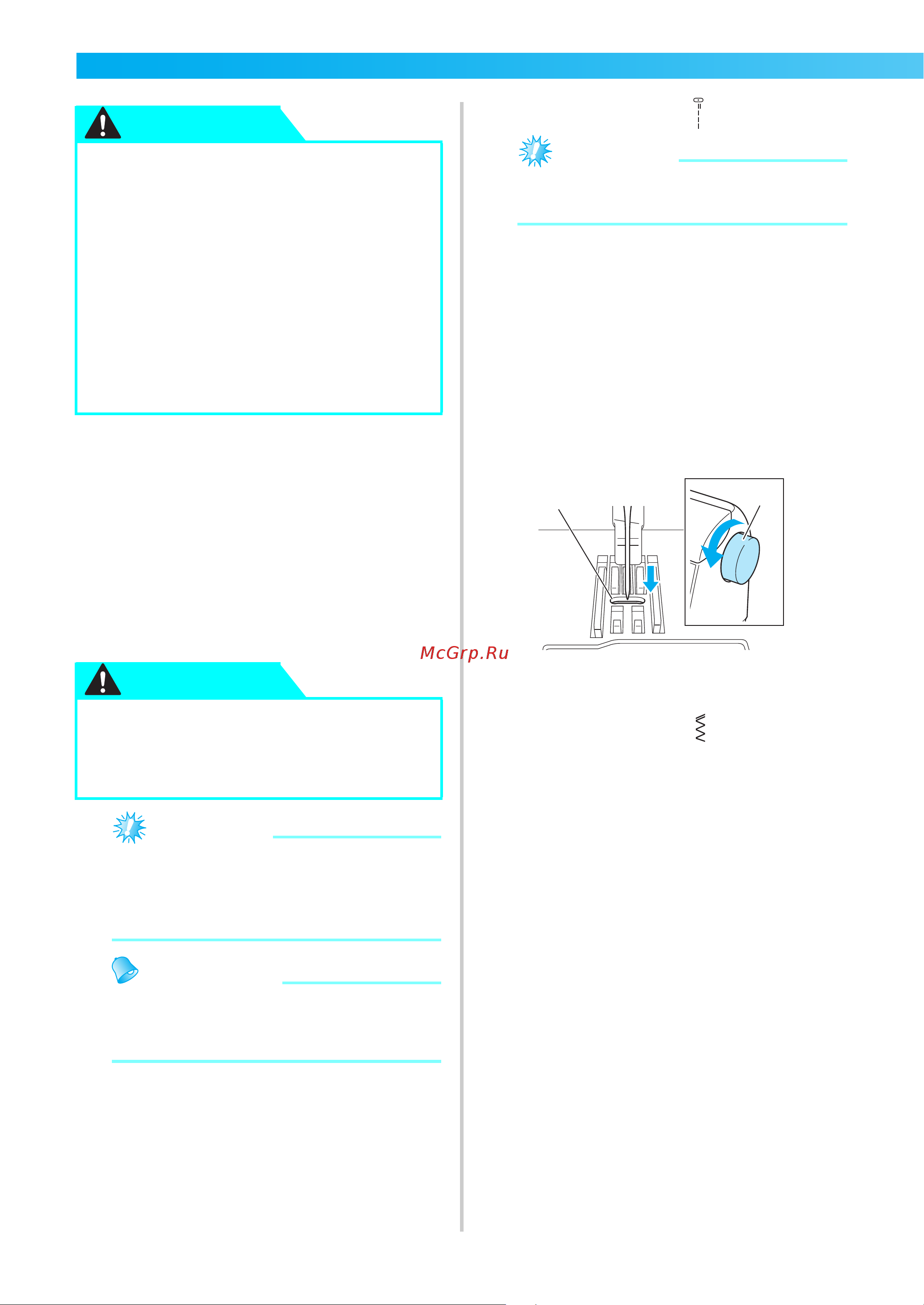

Медленно поверните маховик на себя
(против часовой стрелки) и, посмотрев
на иглу со всех сторон, убедитесь, что
игла опускается в центр отверстия в
игольной пластине.
Если игла касается игольной пластины,
снимите игольную пластину и затем снова
установите ее, начиная с пункта
c в
разделе “Извлечение материала из
машины” (с.107).
1 Отверстие в игольной пластине
2 Маховик
4
Выберите строчку
04
. Теперь
увеличьте длину стежка и ширину
строчки до максимальных значений.
• Инструкции по изменению настроек см. в
разделе “Настройка ширины строчки и
длины стежка” (с.47).
5
Медленно поверните маховик на себя
(против часовой стрелки) и убедитесь,
что игловодитель и гребенки
транспортера работают правильно.
Если игла или гребенки транспортера
касаются игольной пластины, машина
может работать неправильно, поэтому
обратитесь в ближайший авторизованный
сервисный центр.
6
Выключите машину и установите
шпульку и прижимную лапку.
• См. раздел “Установка шпульки” (с.20) и
раздел “Замена прижимной лапки”
(с.33).
●
Запрещается использовать шпульный
колпачок, если на нем имеются
царапины. Это может привести к
запутыванию верхней нити, поломке
иглы или ухудшению характеристик
машины. Новый шпульный колпачок
(номер по каталогу: XC3153-321) можно
приобрести в ближайшем
авторизованном сервисном центре.
●
Убедитесь, что шпульный колпачок
вставлен правильно, так как в противном
случае игла может сломаться.
● Запрещается использовать
погнутые иглы. Погнутая игла легко
может сломаться, что может
привести к травме.
ОСТОРОЖНО!
ОСТОРОЖНО!
