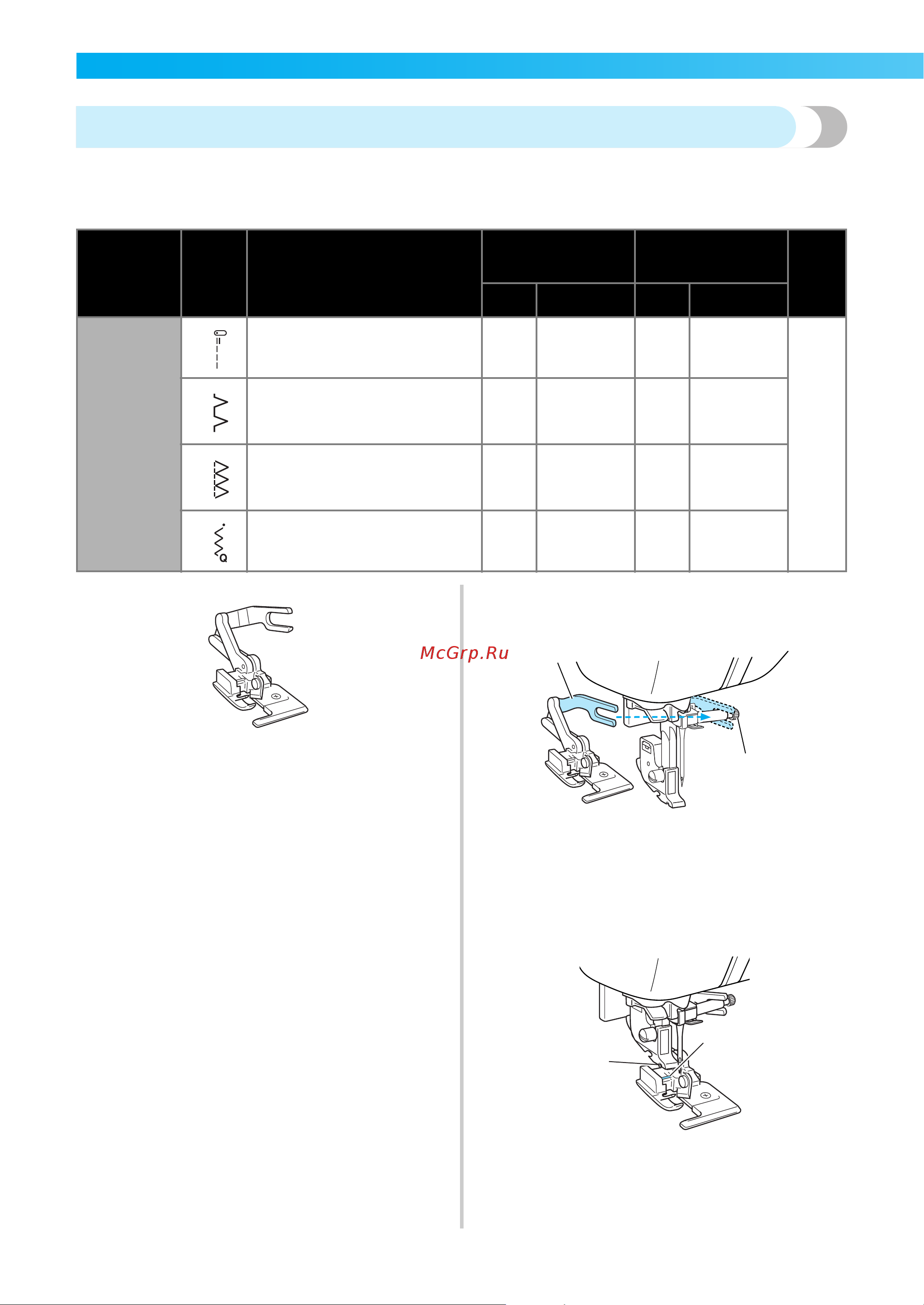

Обметывание краев с помощью бокового ножа (дополнительный узел)
При использовании бокового ножа можно обметывать край материала с одновременной обрезкой
припуска на шов. Для обметывания краев можно использовать следующие четыре вида строчки.
Если подсоединен боковой нож, обязательно выбирайте значения из диапазонов, приведенных ниже.
1
Снимите прижимную лапку.
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
2
Опустите рычаг прижимной лапки и
вручную заправьте нить в иглу.
• Нитевдеватель использовать нельзя.
Использование нитевдевателя вместе с
боковым ножом может привести к
повреждению машины.
3
Поднимите рычаг прижимной лапки.
4
Наденьте на винт иглодержателя
соединительную вилку бокового ножа.
1 Соединительная вилка
2 Винт иглодержателя
5
Расположите боковой нож так, чтобы
стержень ножа находился точно под
пазом держателя, а затем плавно
опустите рычаг прижимной лапки.
1 Паз в держателе прижимной лапки
2 Стержень
X Боковой нож установлен.
Название
строчки
Рисунок
Применение
Ширина строчки
[мм]
Длина стежка
[мм]
Прижимная
лапка
Авт.режим
Ручн.режим
Авт.режим
Ручн.режим
Крае-об-ме-
точ-ная
строчка
00
Шитье прямой строчкой с
обрезкой края материала
0,0 0,0–7,0 2,5 0,2–5,0
S
06
Предотвращение осыпания
краев на тонком и среднем
материале при обрезке
3,5 2,5–5,0 2,0 1,0–4,0
07
Предотвращение осыпания
краев на толстом материале
при обрезке
5,0 2,5–5,0 2,5 1,0–4,0
17
Шитье строчкой “зигзаг” с
обрезкой края материала
3,5 0,0–7,0 1,4 0,0–4,0
b
a
b
a
