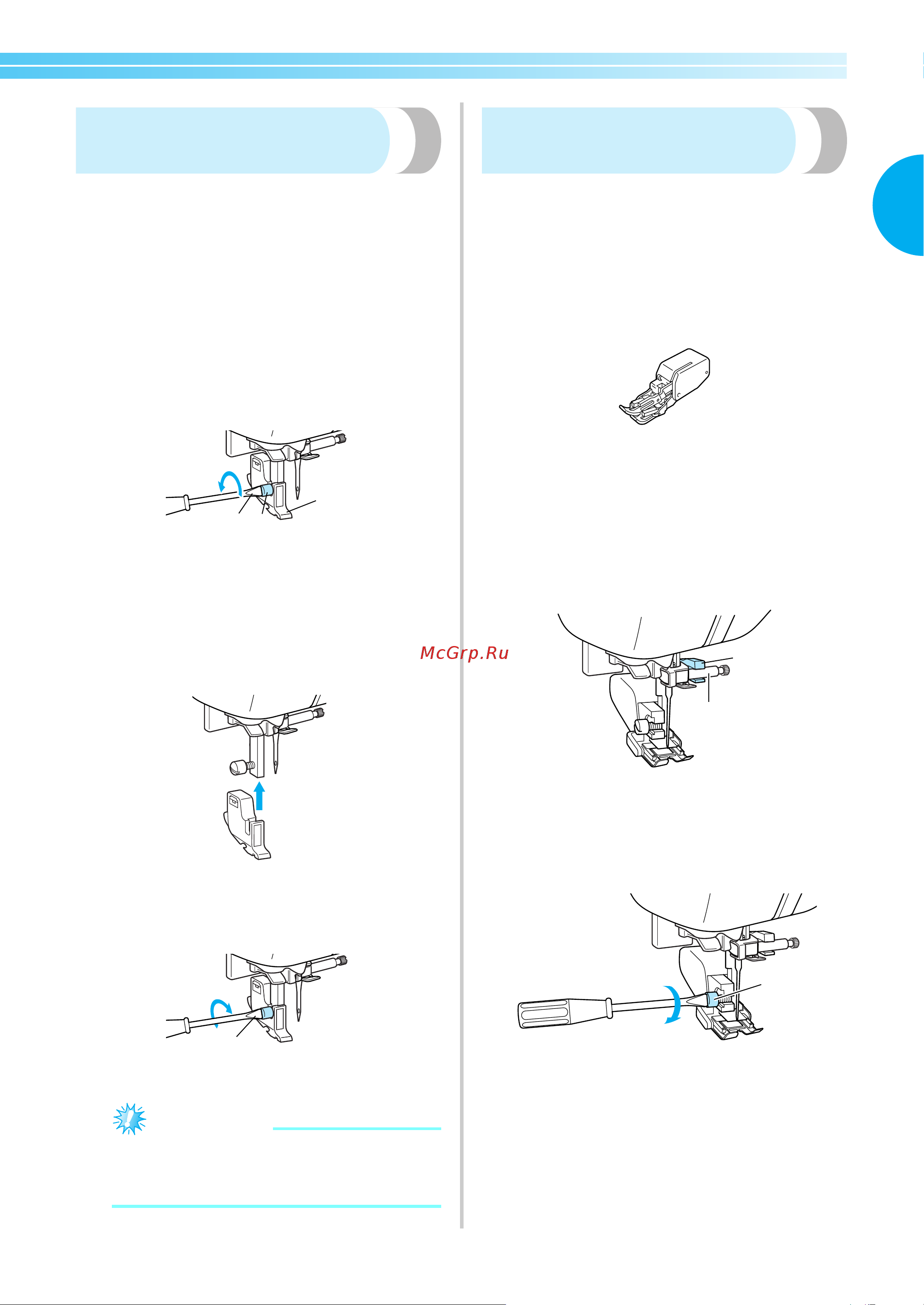

Замена прижимной лапки 35
1
Снятие держателя
прижимной лапки
Держатель прижимной лапки снимается перед
очисткой швейной машины или перед
установкой прижимной лапки, для которой
держатель не требуется. Для снятия держателя
лапки воспользуйтесь отверткой.
■ Снятие держателя прижимной лапки
1
Снимите прижимную лапку.
• Подробнее см. раздел “Замена
прижимной лапки” (с.33).
2
Отверткой ослабьте винт крепления
держателя лапки.
1 Отвертка
2 Держатель прижимной лапки
3 Винт крепления держателя лапки
■ Установка держателя прижимной лапки
1
Совместите держатель прижимной
лапки с левой нижней стороной
стержня.
2
Удерживая держатель на месте правой
рукой, затяните винт крепления
держателя отверткой.
1 Отвертка
Примечание
● При неправильной установке держателя
прижимной лапки натяжение нити будет
неправильным.
Использование дополнительной
шагающей лапки
Шагающая лапка обеспечивает равномерную
подачу двух полотен материала между
гребенками транспортера и зубцами лапки. Это
полезно при работе с материалами, которые
сложно подавать (винил, кожа и т.п.) или
которые легко проскальзывают (бархат и т.п.).
Для установки шагающей лапки воспользуйтесь
отверткой.
■ Установка шагающей лапки
1
Снимите держатель прижимной лапки.
• Подробнее см. раздел “Снятие
держателя прижимной лапки” (слева).
2
Наденьте на винт иглодержателя
соединительную вилку.
1 Соединительная вилка
2 Винт иглодержателя
3
Опустите рычаг лапки, вставьте винт
крепления держателя лапки и затяните
винт отверткой.
1 Винт крепления держателя лапки
a
b
c
1
a
b
a
