12
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

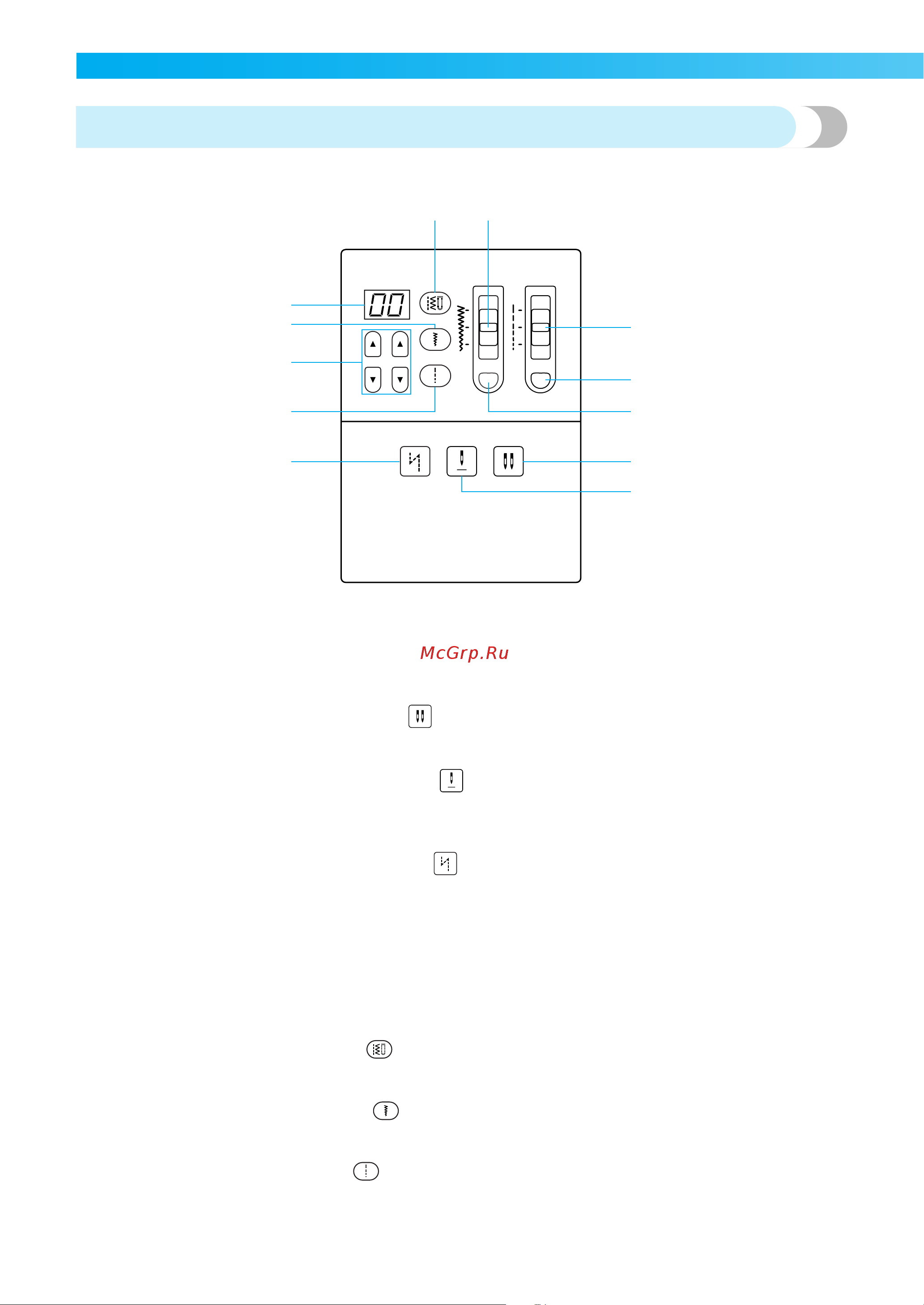

Панель управления
На панели управления, расположенной справа на передней стороне машины, находятся различные
кнопки и регуляторы для настройки различных параметров строчки.
1 Регулятор ширины строчки / 2 Кнопка настройки ширины строчки
Используются для настройки ширины строчки или положения иглы. Нажмите кнопку настройки ширины строчки,
затем сдвиньте регулятор ширины строчки вверх или вниз, чтобы задать ширину строчки.
3 Регулятор длины стежка / 4 Кнопка настройки длины стежка
Используются для настройки длины стежка. Нажмите кнопку настройки ширины строчки, затем сдвиньте
регулятор шири
ны строчки вверх или вниз, чтобы задать ширину строчки.
5 Кнопка выбора иглы (одиночной/двойной)
Для выбора режима шитья двойной или одиночной иглой. Каждое нажатие этой кнопки переключает машину с
режима шитья одиночной иглой на режим шитья двойной иглой и обратно.
6 Кнопка позиционирования иглы при остановке
Используется для изменения положения иглы после ос
тановки машины. Если кнопка подсвечена, при
остановке машины игла будет находиться в верхнем положении. Если кнопка не подсвечена, при остановке
машины игла будет находиться в нижнем положении.
7 Кнопка автоматического реверса/закрепления
Нажимайте эту кнопку для выполнения обратных или закрепляющих стежков в начале или конце строчки.
8 Кнопка выбора строчки
Нажи
майте эту кнопку для выбора номера нужной строчки. Имеется 80 строчек. Подробнее см. раздел “Выбор
строчки” (с. 56).
9 Индикатор строчки
На этом индикаторе отображаются номер строчки, ширина строчки и длина стежка для текущей строчки.
Нажмите кнопку отображения номера строчки (0), кнопку отображения ширины строчки (A) или кнопку
отображения длины стежка (B), чтобы просмотрет
ь соответствующие данные. Кроме того, на индикаторе
строчки отображаются сообщения об ошибках.
0 Кнопка отображения номера строчки
Нажимайте эту кнопку, чтобы отобразить номер текущей строчки. Когда отображается ширина строчки, кнопка
отображения номера строчки подсвечивается.
A Кнопка отображения ширины строчки
Нажимайте эту кнопку, чтобы отобразить ширину текущей строчки. Когда отображается ширина ст
рочки, кнопка
отображения шир
ины строчки подсвечивается.
B Кнопка отображения длины стежка
Нажимайте эту кнопку, чтобы отобразить длину стежка для текущей строчки. Когда отображается длина стежка,
кнопка отображения длины стежка подсвечивается.
10
3
4
2
5
6
7
8
9
A
B
