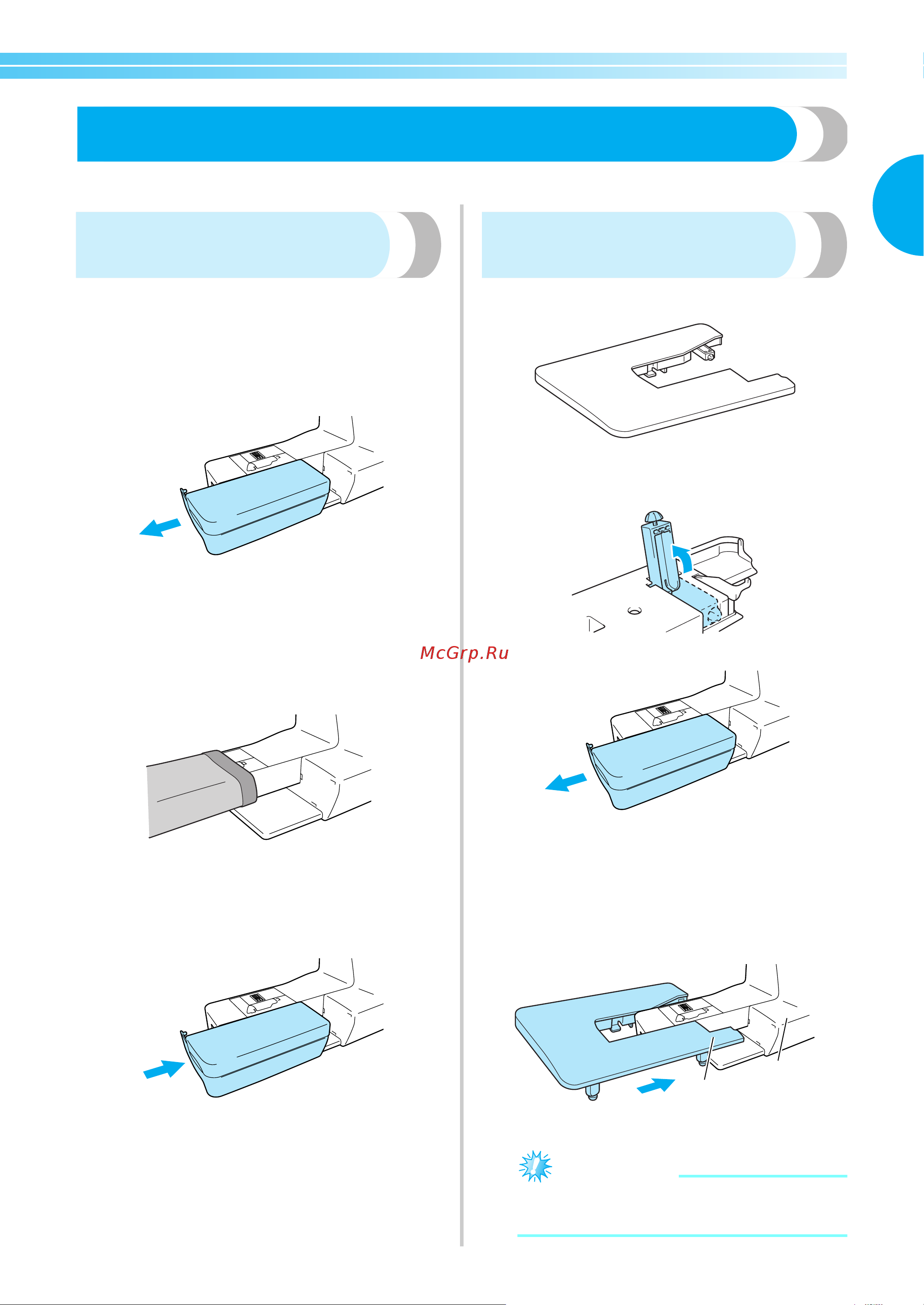

Обработка трубчатых или больших деталей 37
1
Обработка трубчатых или больших деталей
Перед обработкой трубчатых или больших деталей снимите с машины плоскую платформу.
Обработка трубчатых
деталей
Снятие плоской платформы облегчает
обработку трубчатых деталей, таких как
манжеты или штанины.
1
Снимите плоскую платформу, сдвинув
ее влево.
X После снятия плоской платформы
можно использовать “свободный рукав”.
2
Наденьте деталь на рукавную
платформу и обработайте нужным
образом.
3
Закончив работу на рукавной
платформе, установите плоскую
платформу на прежнее место.
Обработка больших деталей
материала
Столик (дополнительный узел) облегчает
работу с большими деталями материала.
1
Раскройте ножки с нижней стороны столика
.
Каждую из четырех ножек отожмите так, чтобы
она зафиксировалась с характерным щелчком.
2
Снимите плоскую платформу, сдвинув ее влево.
X После снятия плоской платформы
можно использовать “свободный рукав”.
3
Установите столик.
Держа столик горизонтально, задвиньте его до
полной установки на место. Правый ближний
угол столика должен перекрывать переднюю
часть платформы швейной машины.
1 Правый ближний угол
2 Платформа швейной машины
Примечание
● Дополнительный столик можно
приобрести у дилера Brother.
