24

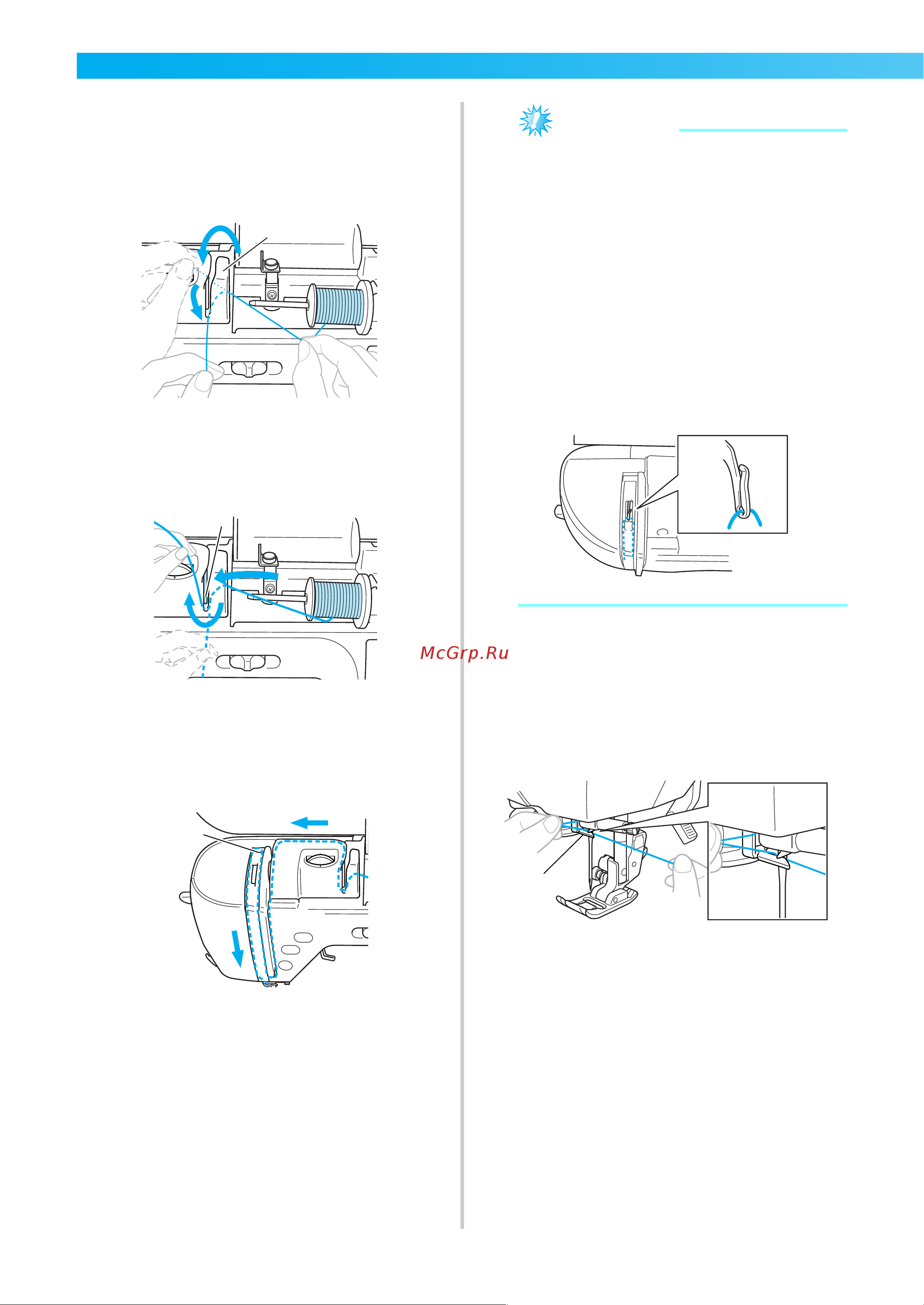

ПОДГОТОВКА К РАБОТЕ — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
8
При этом закругленная сторона должна
быть слева. Аккуратно удерживая нить
правой рукой, вытяните нить левой
рукой и затем проведите ее за крышкой
нитенаправителя и вперед.
1 Крышка нитенаправителя
9
Проведите нить под пластиной
нитенаправителя и затем вытяните ее
наверх.
1 Нитенаправляющая пластина
0
Придерживая правой рукой нить,
пропущенную под нитенаправляющей
пластиной, проведите ее по линии,
показанной на рисунке.
1 Шторка
Примечание
● Если прижимная лапка опущена и
шторка закрыта, заправка нити в
машину невозможна. Для заправки нити
в машину обязательно поднимите
прижимную лапку и откройте шторку.
Кроме того, поднимать прижимную
лапку и открывать шторку необходимо и
перед снятием верхней нити.
● Эта машина укомплектована окном
проверки позиции рычага
нитепритягивателя. Посмотрите в это
окно дл
я проверки правильности
пр
охождения нити через рычаг
нитепритягивателя.
a
Проведите нить за нитенаправителем
игловодителя.
Нить можно легко провести за
нитенаправителем игловодителя над
иглой, удерживая нить левой рукой и
протягивая нить правой рукой, как
показано на рисунке ниже.
1 Нитенаправитель игловодителя
Далее заправьте нить в иглу, используя
нитевдеватель. Продолжите процедуру,
выполнив действия, описанные в разделе
“Заправка нити в иглу” (с.25).
1
1
1
1
