Узлы и детали машины и их функции 11

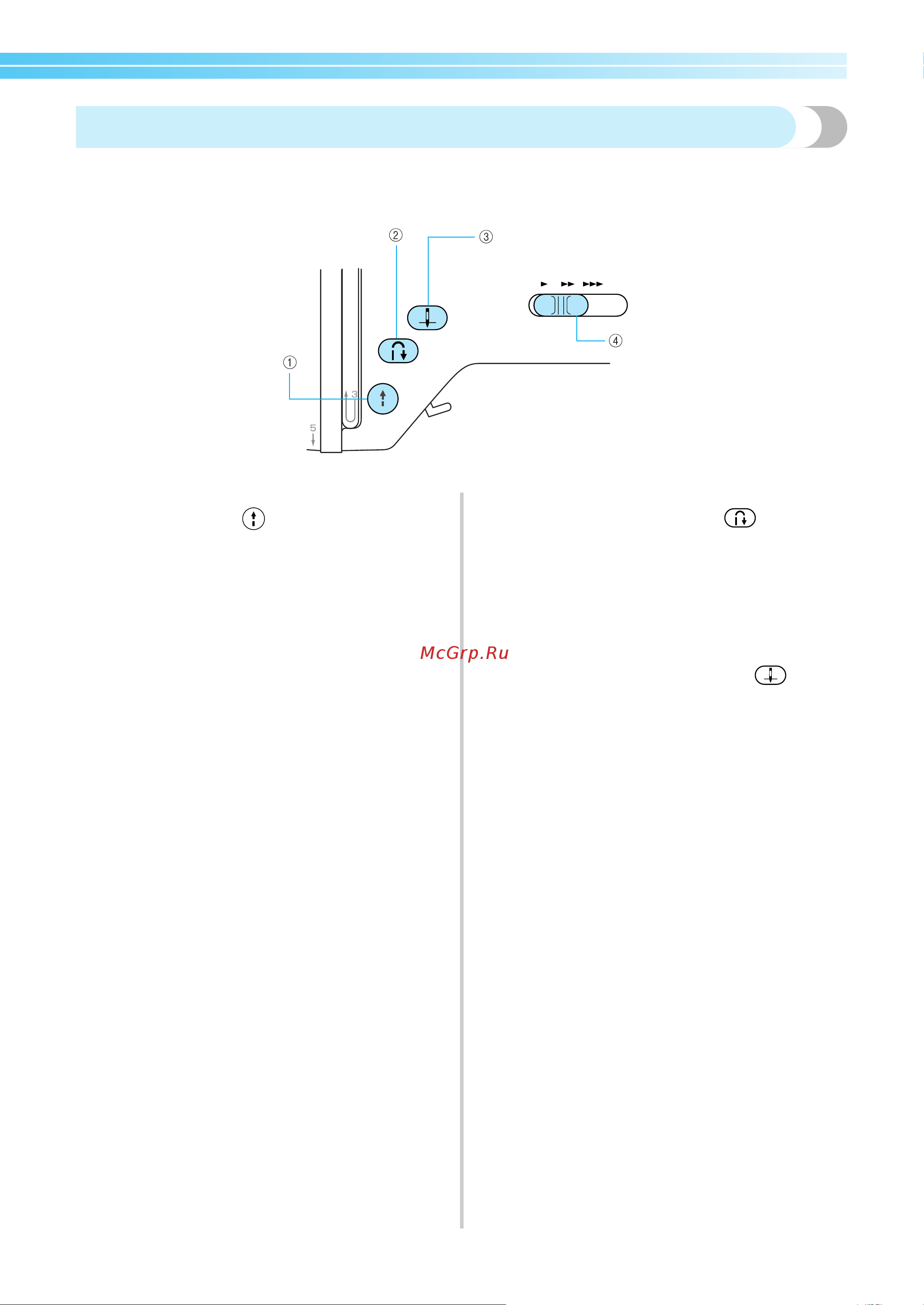

Кнопки управления
Кнопки управления помогают легко выполнять основные операции.
1 Кнопка “Пуск/Стоп”
Кнопка “Пуск/Стоп” служит для запуска и остановки
машины. Если после начала шитья удерживать эту
кнопку нажатой, машина будет шить на малой
скорости. После остановки машины игла остается
опущенной (находится в материале). Подробнее
см. раздел “Начало шитья” (с. 42).
Цвет индикатора кнопки зависит от режима работы
машины.
Зеленый: машина го
това к работе или уже
работает
Крас
ный: машина не готова к работе
Оранжевый: вал устройства намотки шпульки
сдвинут вправо для намотки нити
на шпульку
2 Кнопка “Реверс/Закрепление”
Используйте эту кнопку для выполнения обратных
или закрепляющих стежков. Для выполнения
обратных стежков нажмите и удерживайте кнопку в
нажатом положении. Закрепляющие стежки
выполняются прошиванием 3-5 сте
жков один
поверх другого. Подробнее см. раз
дел
“Закрепление строчки” (с. 44).
3 Кнопка “Подъем/опускание иглы”
Используйте эту кнопку для подъема или
опускания иглы. При двукратном нажатии этой
кнопки прошивается один стежок.
4 Регулятор скорости шитья
Используйте этот регулятор для настройки
скорости шитья.
