Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [24/88] Branchements
![Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [24/88] Branchements](/views2/1317610/page24/bg18.png)
FR
2
4
24

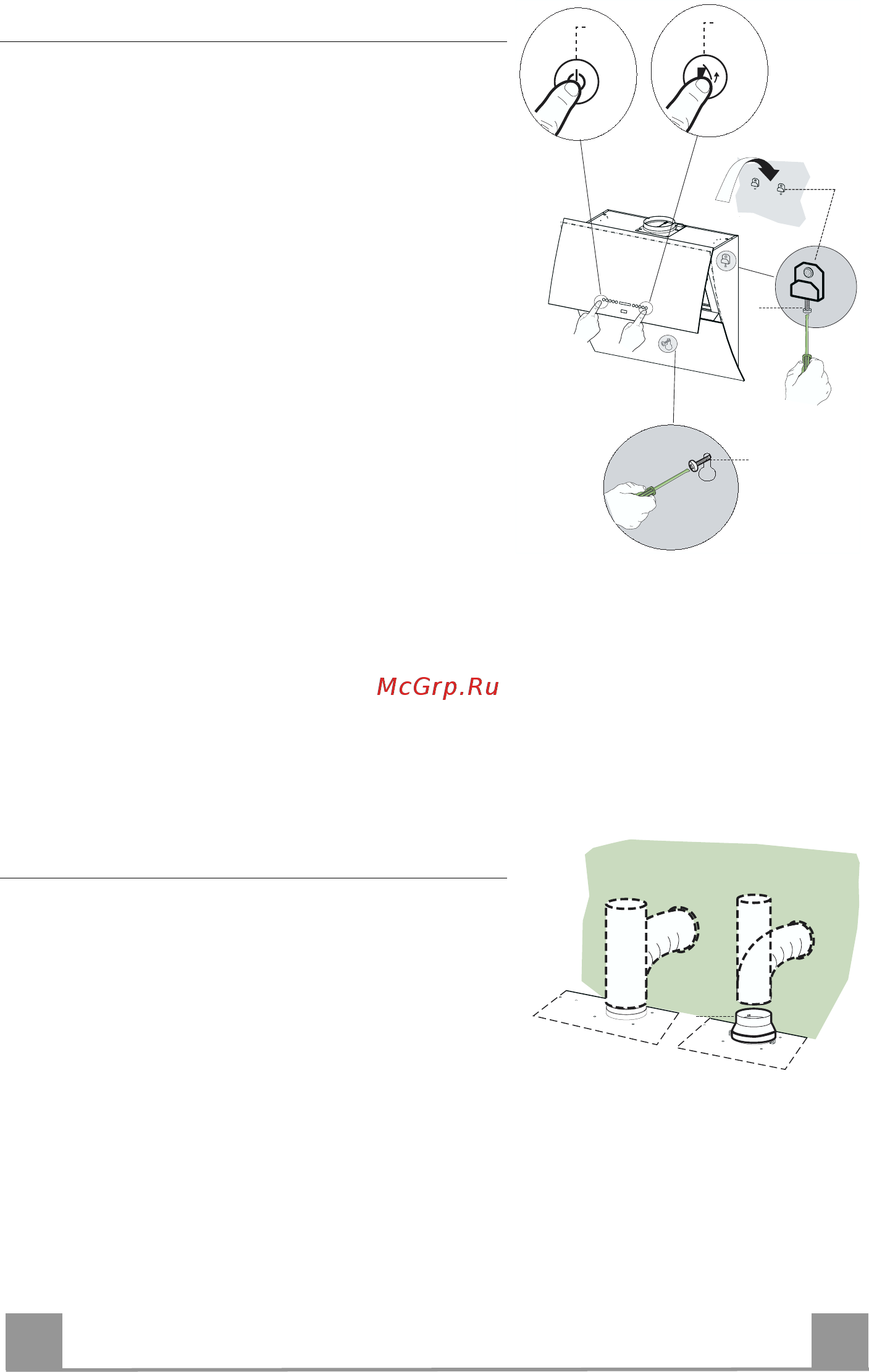

Montage du corps de la hotte
• Placer les deux vis Vr, sur les équerres 11a sans les
visser (B).
• Accrocher le corps de la hotte aux 2 équerres 11a.
• Brancher la hotte au réseau électrique en interposant
un interrupteur bipolaire ayant une ouverture des
contacts d’au moins 3 mm.
• Appuyer sur la Touche “A” pendant 1 seconde (Voir
paragraphe EMPLOI) pour ouvrir le panneau supé-
rieur.
• Retirer les filtres à graisse au moyen des poignées pré-
vues à cet effet.
• Mettre à niveau le corps de la hotte de l’intérieur en
agissant sur les vis Vr.
• Visser la vis de sécurité 11.
• Remonter les filtres à graisse, fermer le panneau supé-
rieur en appuyant pendant 1 seconde sur la touche “L”
(Voir le paragraphe EMPLOI).
• Débrancher la hotte du réseau électrique.
Attention : Si, pendant l’ouverture ou la fermeture, la porte
rencontre un obstacle et se bloque, il suffit de retirer
l’obstacle et d’appuyer à nouveau sur la touche pour que la
porte s’ouvre.
(B)
L
A
11a
Vr
11
Branchements
SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la
hotte à la tuyauterie de sortie via un tube ri-gide ou
flexible de ø 150 ou 120 mm, au choix de l’installateur.
• En cas de branchement avec un tube de ø120 mm,
insérer le flasque de réduction 9 sur la sortie du corps
de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau
nécessaire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon
actif.
ø 150
9
ø 120
