Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [37/88] Bedienung
![Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [37/88] Bedienung](/views2/1317610/page37/bg25.png)
DE
3
7
37
BEDIENUNG

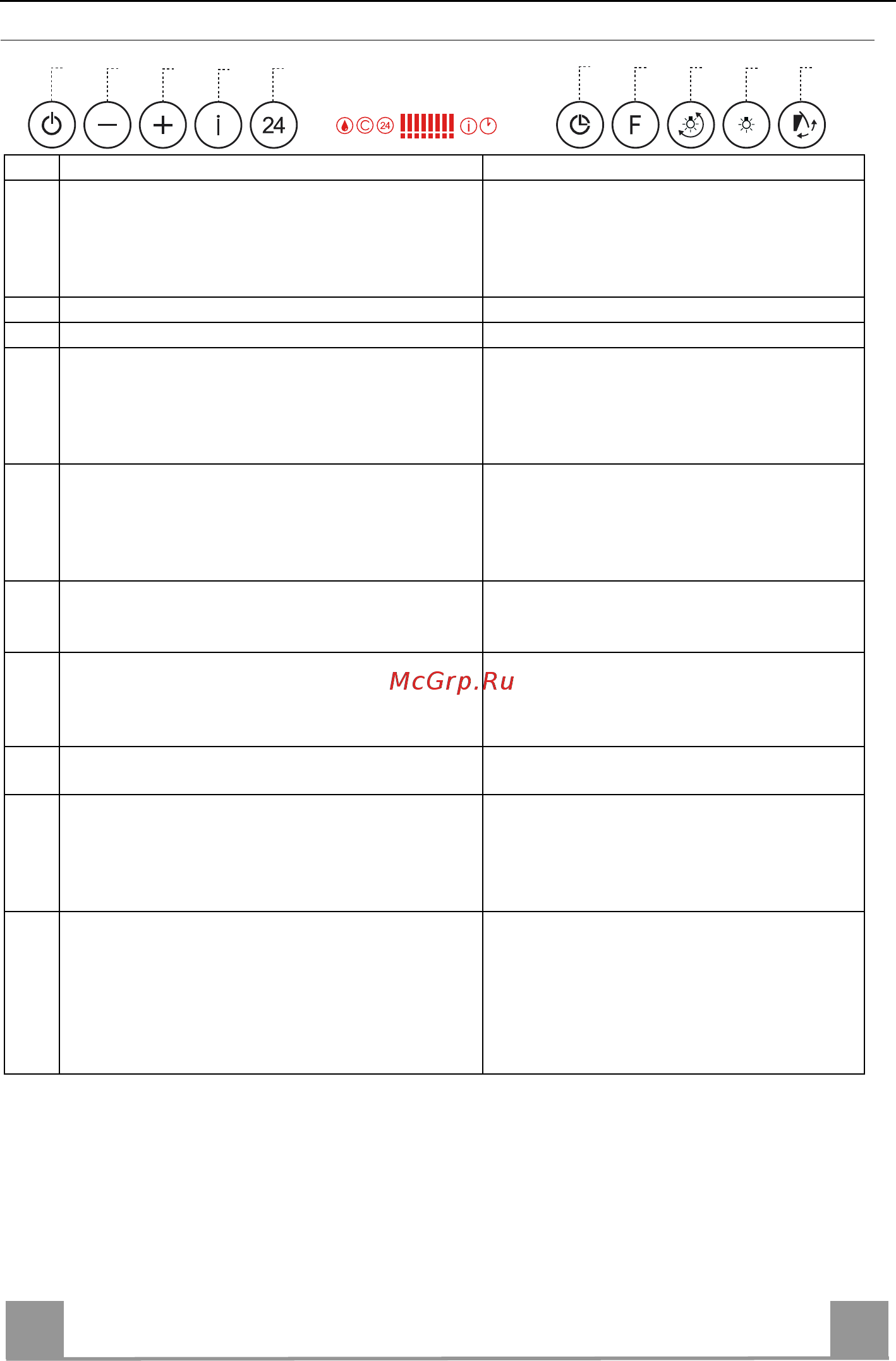

Bedienfeld
Taste
Funktion Display
A Tür geschlossen: Zum Öffnen der Tür und Ein-
schalten des Motors auf der zuletzt eingestellten
Gebläsestufe ca. 1 Sekunde lang drücken.
Tür geöffnet: Zum Aus- oder Einschalten des
Motors kurz drücken.
Zeigt die eingestellte Gebläsestufe an.
B Verringert die laufende Gebläsestufe. Die leuchtenden Segmente nehmen ab.
C Steigert die laufende Gebläsestufe. Die leuchtenden Segmente nehmen zu.
D Diese Gebläsestufe lässt sich nur bei geöffneter
Tür aktivieren und ist auf 10 Minuten begrenzt.
Danach kehrt das System zur zuvor eingestellten
Gebläsestufe zurück. Zum Beseitigen sehr starker
Küchendünste geeignet.
I blinkt und alle Segmente auf dem Display
leuchten.
Lässt sich durch Drücken der Taste aus-
schalten.
E Lässt sich nur bei geöffneter Tür aktivieren.
Schaltet den Motor auf einer Gebläsestufe ein, die
ein Absaugen von 100 m
3
/h erlaubt.
Zeigt 24 an und alle auf dem Display ange-
zeigten Segmente erlöschen allmählich
nacheinander.
Lässt sich durch Drücken der Taste aus-
schalten.
F Lässt sich bei eingeschaltetem Motor aktivieren.
Aktiviert das automatische Abschalten des Mo-
tors und der Beleuchtung nach 30 Minuten.
Zeigt das Symbol einer blinkenden Uhr an.
Lässt sich durch Drücken der Taste aus-
schalten.
G Durch ca. 2 Sekunden langes Drücken der Taste
wird die Filtersättigungsanzeige rückgestellt.
Nach 100 Betriebsstunden zeigt das Symbol
Tropfen die Sättigung der Metallfilter an.
Nach 200 Betriebsstunden zeigt C die Sätti-
gung der Aktivkohlefilter an.
H Steigert die Intensität der Beleuchtung über max.
5 Stufen zyklisch mit jedem Drücken der Taste.
I Tür geschlossen: Zum Öffnen der Tür und Ein-
schalten der Beleuchtung auf der höchsten Stufe
ca. 1 Sekunde lang drücken.
Tür geöffnet: Zum Aus- oder Einschalten der
Beleuchtung kurz drücken.
L Tür geschlossen: Zum Öffnen der Tür, Einschal-
ten des Motors auf der dritten Gebläsestufe sowie
der Beleuchtung auf der höchsten Stufe ca. 1 Se-
kunde lang drücken.
Tür geöffnet: Zum Ausschalten aller aktiven
Funktionen, des Motors und der Beleuchtung und
Schließen der Tür ca. 1 Sekunde lang drücken.
Steuerbefehl Tastatursperre: Die Tastatur lässt sich sowohl bei geschlossener als auch bei ge-
öffneter Tür, z.B. zur Reinigung der Scheiben, sperren, wenn Motor und Beleuchtung der
Haube ausgeschaltet sind.
Zum Aktivieren oder Deaktivieren der Tastatursperre die Taste F (Delay) ca. 5 Sekunden lang
drücken. Der Vorgang wird immer durch einen Piepton und die Motorbalkenanzeige auf dem
Display bestätigt.
B
A
D
C
E
G
F
I
H
L
