Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [34/88] Montage
![Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [34/88] Montage](/views2/1317610/page34/bg22.png)
DE
3
4
34
MONTAGE

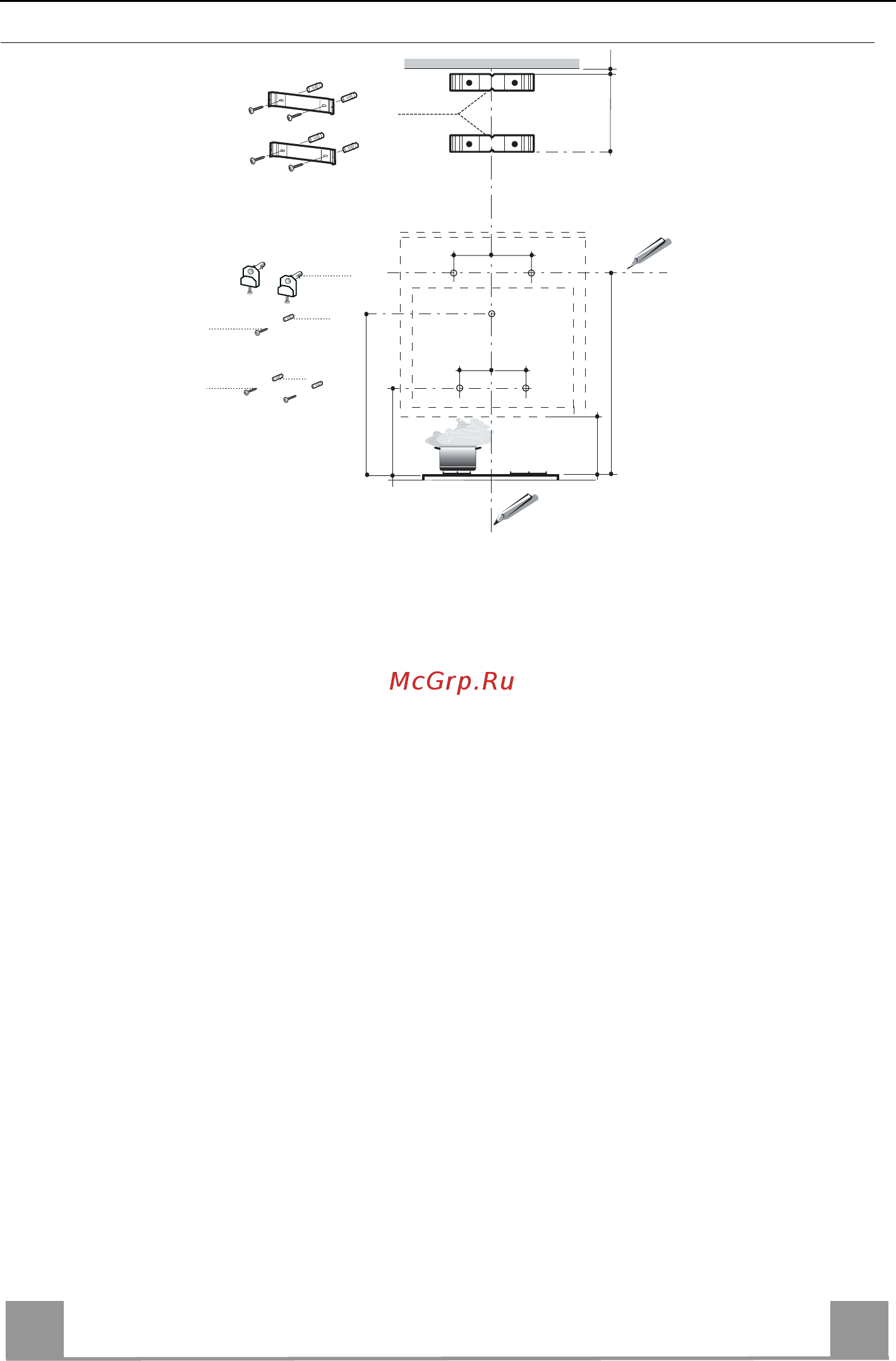

Bohren der Wand und Befestigung der Bügel
An der Wand anzeichnen:
• eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbe-
reichs der Haube,
• eine waagrechte Linie mindestens 960 mm oberhalb der Kochmulde.
• 292 mm rechts von der senkrechten Bezugslinie einen Punkt (1) auf der waagrechten Linie
kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprü-
fen.
• Wie angegeben 200 mm rechts von der senkrechten Bezugslinie und 485 mm oberhalb der
Kochmulde einen Punkt (2) kennzeichnen.
• Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprü-
fen.
• Wie angegeben 743 mm oberhalb der Kochmulde einen Punkt (3) auf der waagrechten Be-
zugslinie kennzeichnen.
• Die gekennzeichneten Punkte (1) mit einem Bohrer ø 12 mm bohren.
• Die gekennzeichneten Punkte (2) und (3) mit einem Bohrer ø 8 mm bohren.
• Die Dübel mit dem Bügel 11a in die Bohrungen (1) einfügen und festschrauben.
• Den Dübel 11 in die Bohrungen (2) und (3) einfügen.
• Den Bügel 7.2.1 wie angegeben 1-2 mm unterhalb der Decke oder der oberen Begrenzung an-
legen und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie ausrichten.
• Die Mitte der Löcher des Bügels kennzeichnen.
• Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgeliefer-
ten oberen Kaminteils) anlegen und seinen Mittelpunkt (Einschnitte) an der senkrechten Be-
zugslinie ausrichten.
• Die Mitte der Löcher des Bügels kennzeichnen.
• Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren.
• Die Dübel 11 in die Bohrungen einfügen.
• Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
11a
1
1
22
200
11
12a
11
12a
3
292 292
960
458
X
1÷2
7.2.1
368
200
743
