ΕΓΚΑΤΑΣΤΑΣΗ

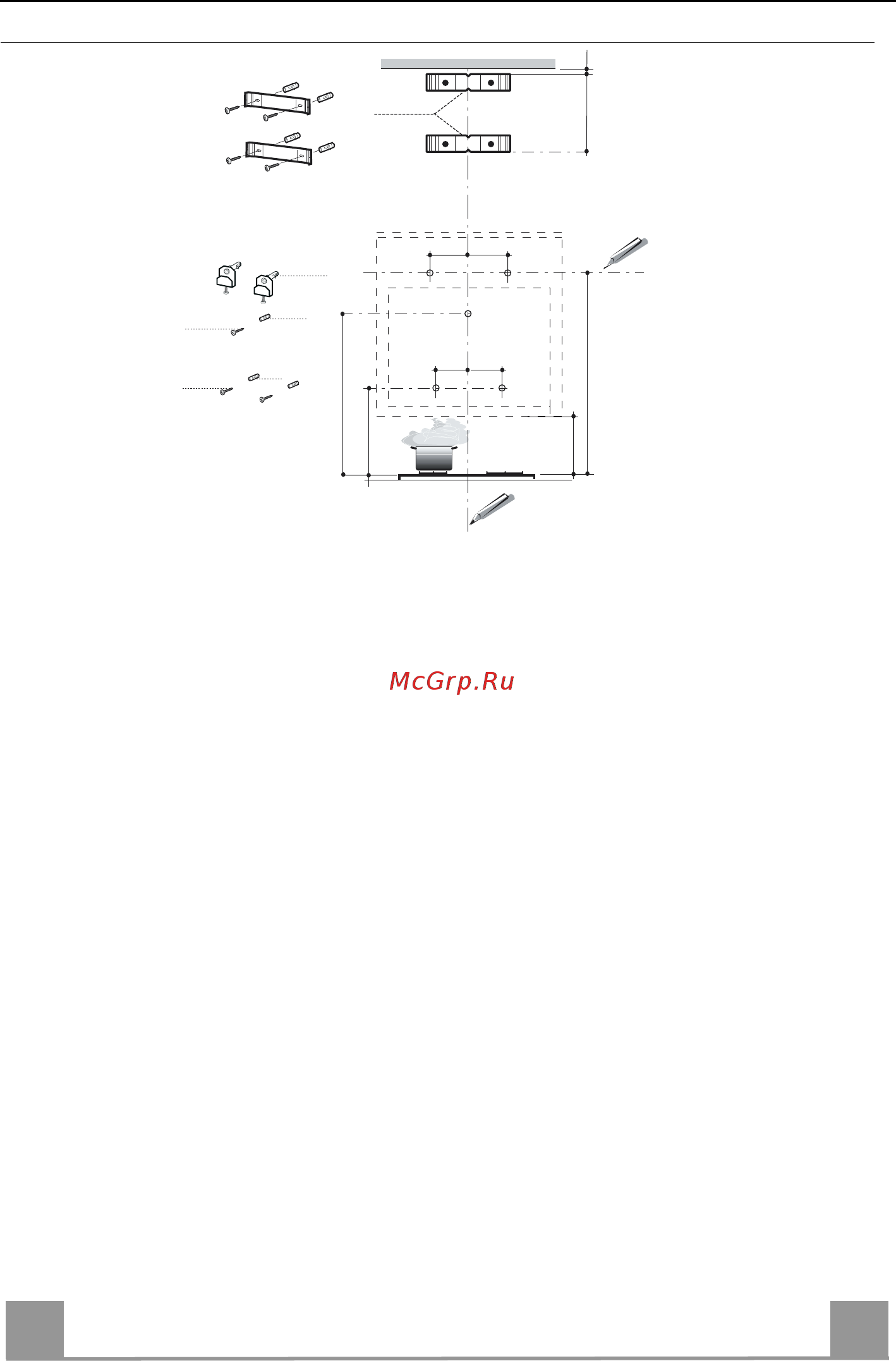

∆ιάτρηση τοίχου και στερέωση στηριγµάτων

Χαράξτε στον τοίχο:

• µία κατακόρυφη γραµµή ως την οροφή ή έως το ανώτερο σηµείο, στο κέντρο της ζώνης που προ-

ορίζεται για την εγκατάσταση του απορροφητήρα.

• µια οριζόντια γραµµή σε απόσταση τουλάχιστον 960 mm πάνω από την επιφάνεια των εστιών.

• Σηµειώστε ένα σηµείο (1) στην οριζόντια γραµµή και σε απόσταση 292 mm στα δεξιά της κατα-

κόρυφης γραµµής αναφοράς.

• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασµα.

• Σηµειώστε όπως στην εικόνα ένα σηµείο αναφοράς (2) σε απόσταση 200 mm από την κατακόρυ-

φη γραµµή αναφοράς, και 458 mm πάνω από την επιφάνεια των εστιών.

• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασµα.

• Σηµειώστε όπως στην εικόνα, το σηµείο αναφοράς (3) σε απόσταση 743 mm πάνω από την επι-

φάνεια των εστιών στην κατακόρυφη γραµµή αναφοράς.

• Ανοίξτε οπές Φ 12 mm στα σηµεία (1).

• Ανοίξτε οπές Φ 8 mm στα σηµεία (2) και (3).

• Τοποθετήστε τα ούπα µε το στήριγµα 11a στις οπές (1) και βιδώστε.

• Τοποθετήστε ένα ούπα 11 στις οπές (2) και (3).

• Τοποθετήστε το στήριγµα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το

ανώτερο σηµείο, ευθυγραµµίζοντας το κέντρο του (εγκοπές) µε την κατακόρυφη γραµµή αναφο-

ράς.

• Σηµειώστε τα κέντρα των οπών του στηρίγµατος.

• Τοποθετήστε το στήριγµα όπως στην εικ. 7.2.1 σε απόσταση X mm κάτω από το πρώτο στήριγµα

(X = ύψος πάνω καµινάδας του εξοπλισµού), ευθυγραµµίζοντας το κέντρο του (εγκοπές) µε την

κατακόρυφη γραµµή αναφοράς.

• Σηµειώστε τα κέντρα των οπών του στηρίγµατος.

• Ανοίξτε οπές Φ 8 mm στα σηµεία αυτά.

• Τοποθετήστε τα ούπα 11 στις οπές.

•

Στερεώστε τα στηρίγµατα χρησιµοποιώντας τις βίδες 12a (4,2 x 44,4) του εξοπλισµού.

11a

200

12a

292 292

960

458

1÷2

7.2.1

368

200

743
