INSTALACIÓN

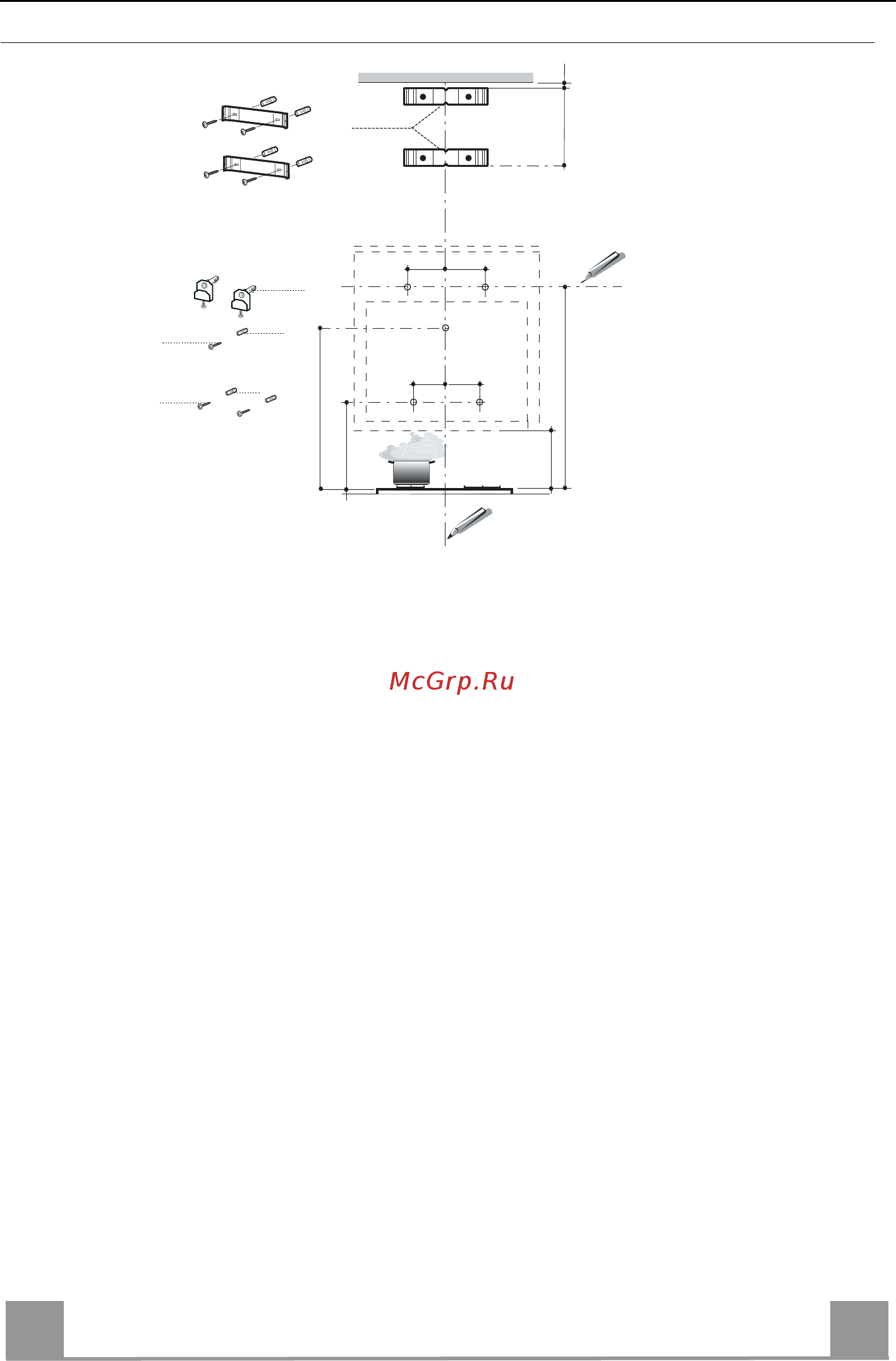

Como Agujerear la Pared y Sujetar las Bridas

Trazar sobre la Pared:

• Una línea Vertical hasta el techo o límite superior, en el centro de la zona donde se desea

montar la campana;

• Una línea Horizontal a 960 mm como mínimo sobre el plano de cocción.

• Marcar un punto (1) en la línea horizontal a 292 mm a la derecha de la línea vertical de refe-

rencia.

• Repetir esta operación en la parte opuesta, controlando la nivelación.

• Marcar como se indica, un punto de referencia (2) a 200 mm de la línea Vertical de referen-

cia, y a 458 mm por encima del Plano de cocción.

• Repetir esta operación en la parte opuesta, controlando la nivelación.

• Marcar como se indica, el punto de referencia (3) a 743 mm por encima del Plano de Coc-

ción sobre la línea Vertical de referencia.

• Agujerear con una punta de ø 12 mm los puntos (1) marcados.

• Agujerear con una punta de ø 8 mm los puntos (2) e (3) marcados.

• Insertar los tacos y la brida 11a en los agujeros (1) y atornillarlos.

• Insertar el taco 11 en los agujeros (2) y (3).

• Apoyar como se indica la brida 7.2.1 a 1-2 mm del techo o límite superior, alineando su cen-

tro (dientes) sobre la línea Vertical de referencia.

• Marcar los centros de los agujeros de la brida.

• Apoyar como se indica la brida 7.2.1 a X mm por debajo de la primera brida (X = altura

Chimenea Superior en dotación), alineando su centro (dientes) sobre la línea Vertical de re-

ferencia.

• Marcar los centros de los agujeros de la Brida.

• Agujerear con una punta de ø 8 mm los puntos marcados.

• Colocar los tacos 11 en los agujeros

• Colocar las bridas usando los tornillos 12a (4,2 x 44,4) en dotación.

11a

200

12a

292 292

960

458

1÷2

7.2.1

368

200

743
