DE
3
5
35

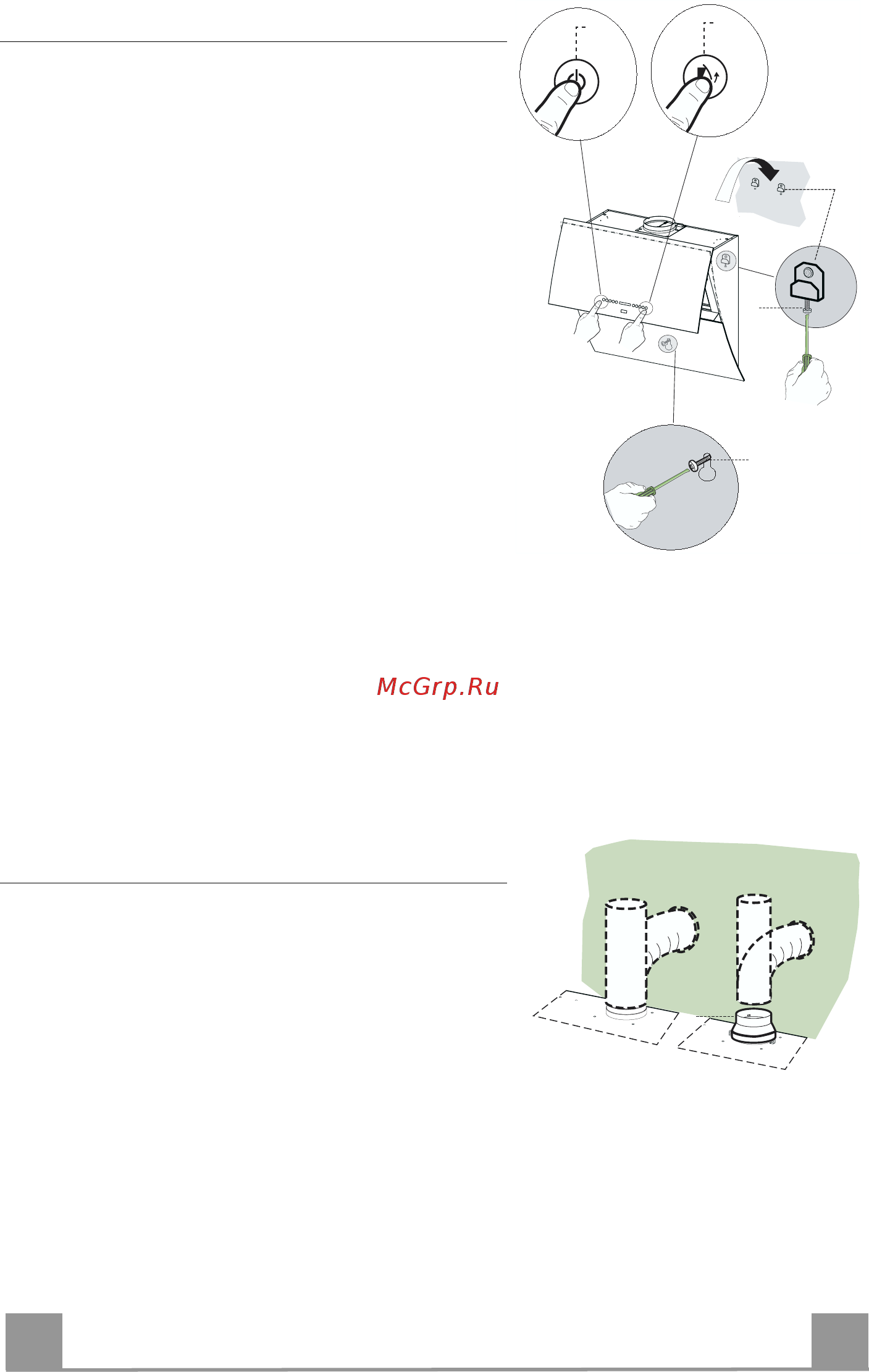

Montage des Haubenkörpers
• Die beiden Schrauben Vr der Bügel 11a so regulieren,
dass sie nur bis zum Gewindebeginn (B) eingeschraubt
sind.
• Den Haubenkörper bei den 2 Bügeln 11a einhaken.
• Die Haube an die Stromversorgung anschließen. Einen
Zweipolschalter mit Kontaktöffnungsweite von min-
destens 3 mm dazwischensetzen.
• Zum Öffnen des oberen Paneels die Taste “A” (siehe
Abschnitt GEBRAUCH) eine Sekunde lang gedrückt
halten.
• Die Fettfilter mit den entsprechenden Griffen demon-
tieren.
• Vom Haubeninneren her den Haubenkörper mit Hilfe
der Schrauben Vr ausrichten.
• Die Sicherheitsschraube 11 festziehen.
• Die Fettfilter wieder montieren, zum Schließen des
oberen Paneels die Taste “L” (siehe Abschnitt
GEBRAUCH) eine Sekunde lang drücken.
• Die Haube von der Stromversorgung trennen.
Achtung: Wird die Tür beim Öffnen oder Schließen durch
ein Hindernis blockiert, das Hindernis entfernen und erneut
die Taste drücken, damit sich die Tür öffnet.
(B)
L
A
11a
Vr
11
Anschlüss in abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur
wahlweise mittels Rohr oder Schlauch (ø 150 oder 120
mm) an die Außenrohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den
Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das
hierzu erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
ø 150
9
ø 120
