Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [25/88] Montage cheminée
![Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [25/88] Montage cheminée](/views2/1317610/page25/bg19.png)
FR
2
5
25

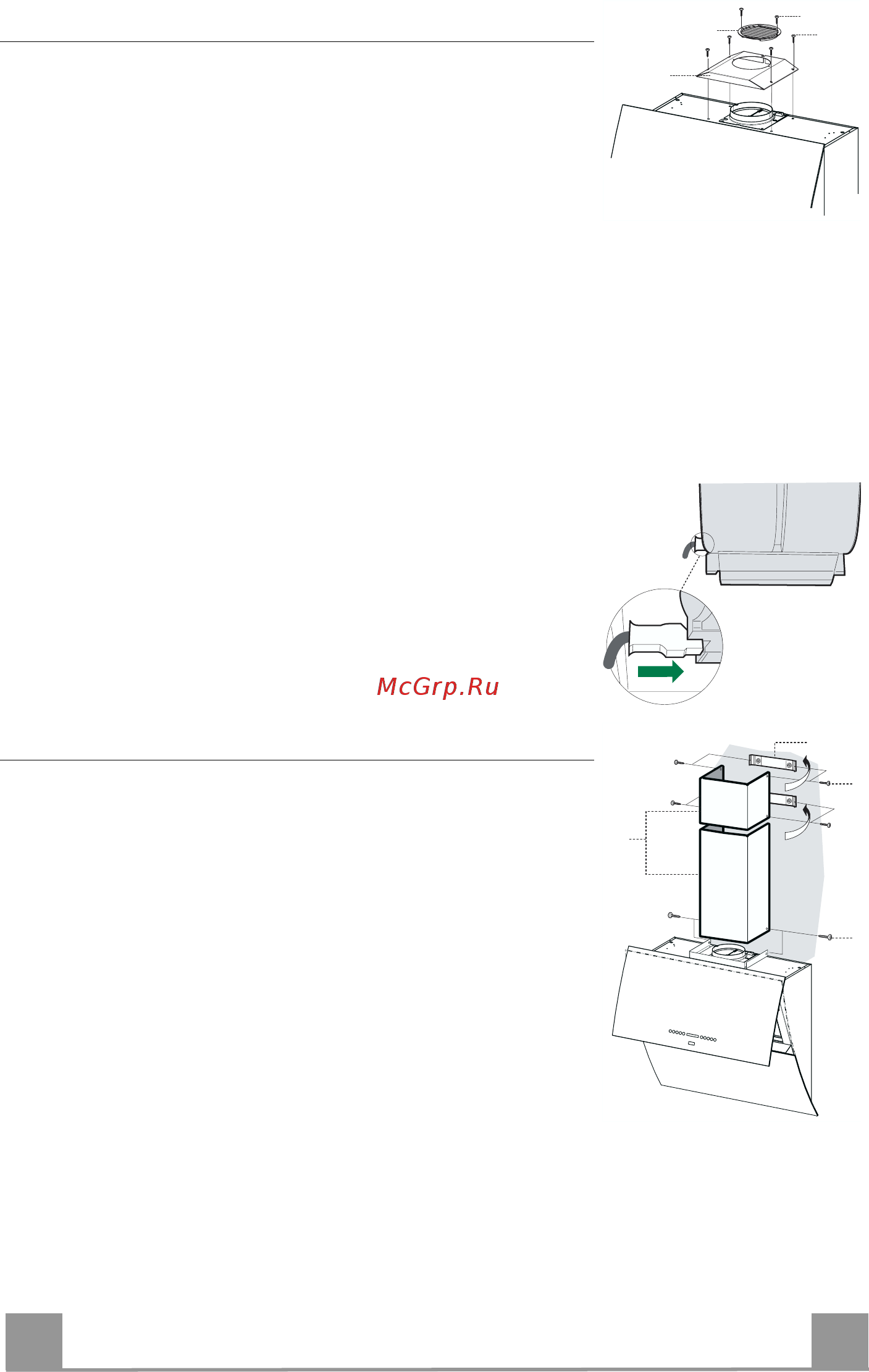

SORTIE AIR VERSION FILTRANTE
Pour l’installation dans la Version Filtrante, il faut acheter le kit
fourni sur demande Cartouche au charbon actif.
• Enlever la cornière de la cheminée
• Visser le couvercle filtrant sur la sortie de l’air, en utilisant les
quatre vis 12c (2,9 x 6,5).
• Fixer la Grille orientée 8 sur la sortie de l’air recyclé à l’aide
de 2 Vis 12d (2,9 x 9,5) fournies avec l’appareil.
16
12c
12d
8
BRANCHEMENT ÉLECTRIQUE
• Débrancher la hotte du réseau électrique.
• Appuyer sur la Touche “A” pendant plus de 2 secondes (Voir
le paragraphe EMPLOI) pour ouvrir le panneau supérieur.
• Retirer les filtres à graisse (Voir le paragraphe EMPLOI) et
s’assurer que le connecteur du câble électrique est introduit de
façon correcte dans la prise d’aspiration.
Montage Cheminée
Cheminée supérieure
• Elargir légèrement les deux bords latériaux, et les accrocher
derrières les brides 7.2.1; refermer jusqu’à la butée.
• Fixer latéralement aux brides à l’aide des 4 vis 12c fournies.
Cheminée inférieure
• Elargir légèrement les deux bords latériaux de la Cheminée et
les accrocher entre la Cheminée supérieure et la paroi; refermer
jusqu’à la butée.
• Fixer latéralement la partie inférieure au corps hotte, à l’aide
des deux 2 vis 12c fournies.
12c
2.1
2.2
2
7.2.1
12c
