Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [68/88] Установка корпуса вытяжки
![Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [68/88] Установка корпуса вытяжки](/views2/1317610/page68/bg44.png)
RU
6
8
68

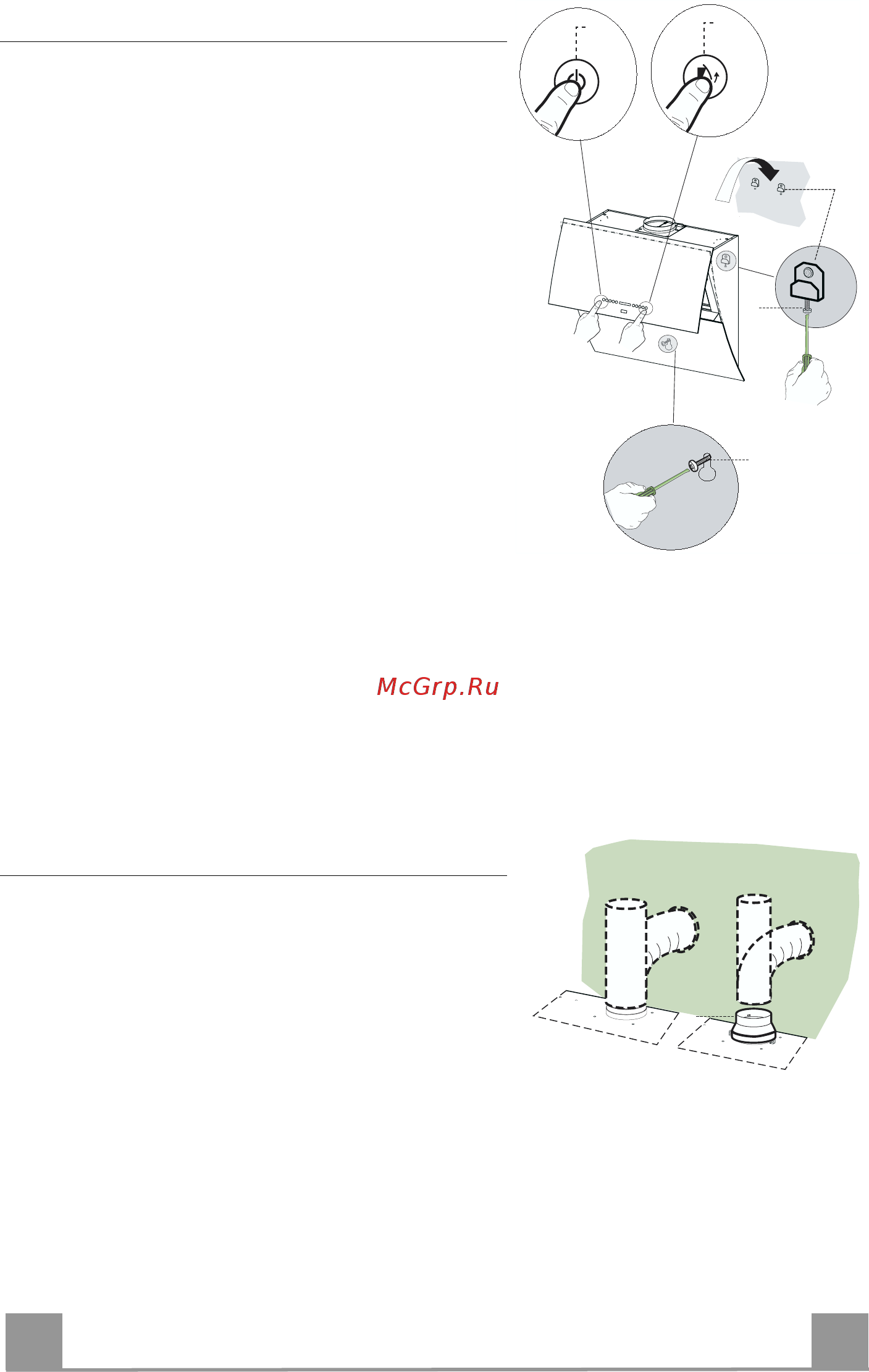

Установка корпуса вытяжки
• Вставить два винта Vr скоб 11a в исходное поло-
жение (B).
• Повесить корпус вытяжки на 2 скобы 11a.
• Подключить вытяжку к сети электропитания через
двухполюсный выключатель с расстоянием между
разомкнутыми контактами не менее 3 мм.
• Нажать в течение 1 секунды клавишу "А" (См. па-
раграф ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ),
чтобы открыть верхню ю панель.
• Снять жировые фильтры путем поворота соответ-
ствующих ручек.
• Изнутри корпуса вытяжки отрегул ировать затяжку
винтов Vr, чтобы выставить его по уровню .
• Затянуть предохранительный винт 11.
• Установить жировые фильтры и закрыть верхнюю
панель, поддерживая клав ишу "L" нажатой в тече-
ние 1 секунды (См. па рагра ф ИНСТРУКЦИИ ПО
ЭКСПЛУАТАЦИИ).
• Отсоединить вытяжку от сети электропитания.
Внимание: Если створка, во время открытия или за-
крытия, встречает какое-нибудь препятствие, то она
останавливается. После удаления препятствия и нажа-
тия клавиши створка открывается.
(B)
L
A
11a
Vr
11
Соединения
ВЫПУСК ВОЗДУХА ИЗ ВСАСЫВАЮЩЕЙ ВЫТЯЖКИ
Для установки всасывающей вытяжки соединить ее
с выпускной трубой жесткой или гибкой трубкой
диаметром 150 или 120 мм, тип которой может вы-
брать монтажник.
• Для соединения трубкой Ø 120 мм вставить переходный
фланец 9 в выпускное отверстие корпуса вытяжки.
• Закрепить труб ку соответствующими трубными
зажимами. Необходимый крепежный материал не
входит в комплект.
• Вынуть фильтры от запахов на активном угле.
ø 150
9
ø 120
