Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [40/88] Aktivkohle geruchsfilter umluftversion
![Faber MIRROR BK 3PH X/V A80 LOGIC (110.0156.609) [40/88] Aktivkohle geruchsfilter umluftversion](/views2/1317610/page40/bg28.png)
DE
4
0
40

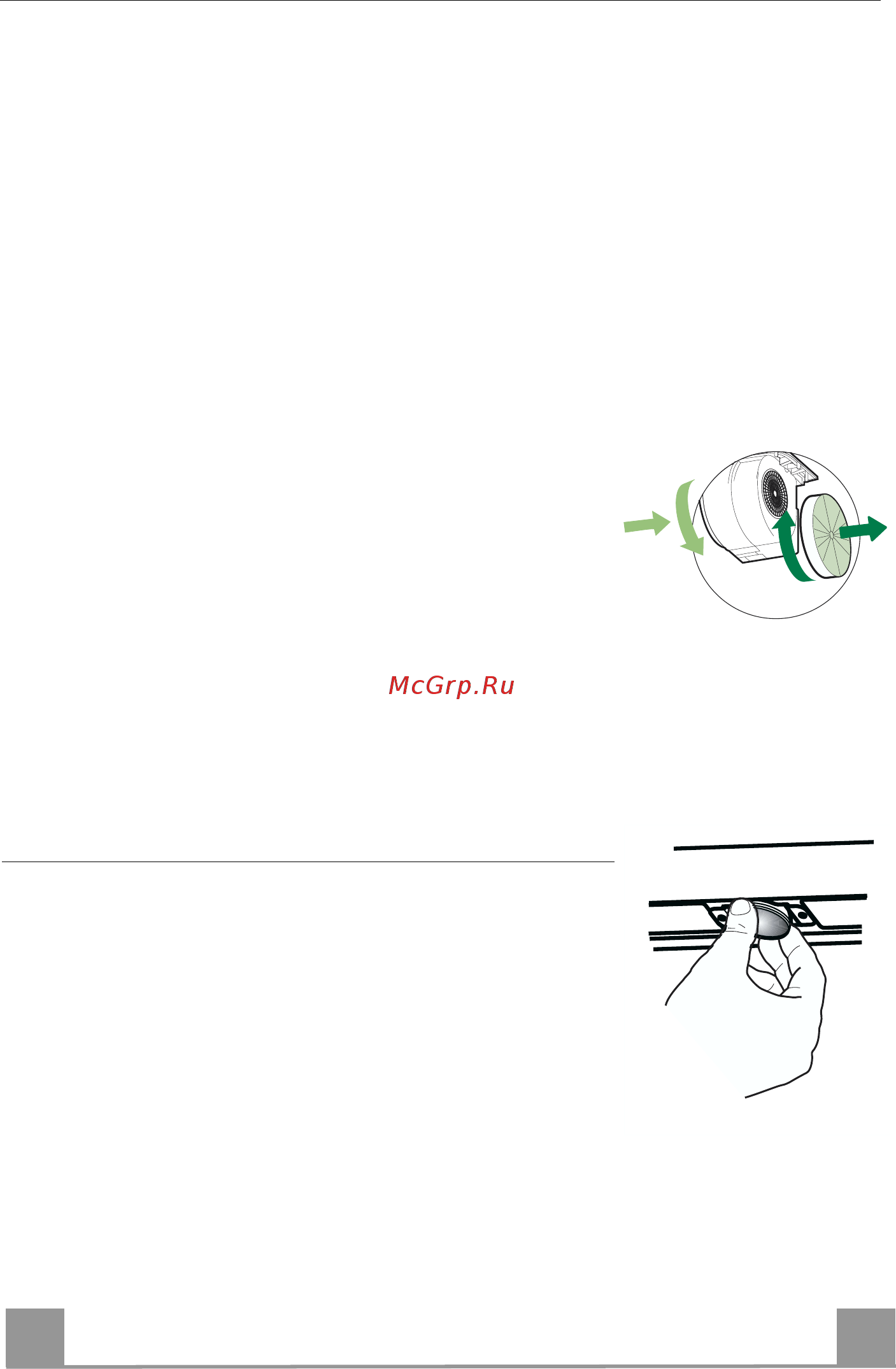

Aktivkohle-Geruchsfilter (Umluftversion)
Nicht waschbar und nicht regenerierbar. Ersetzen, wenn das Symbol C auf dem Display er-
scheint bzw. mindestens alle 4 Monate. Das Alarmsignal ist vorher zu aktivieren.
Aktivierung des Alarmsignals
• Bei Hauben in Umluftversion muss die Aktivierung der Filtersättigungsanzeige bei der In-
stallation oder danach erfolgen.
• Die Beleuchtung und den Gebläsemotor abschalten.
• Die Taste E ca. 5 Sekunden lang gedrückt halten, bis die beiden letzten Segmente und die
ganze gepunktete Linie der Motoranzeige auf dem Display aufleuchten.
• Die Taste E loslassen. Das Symbol “Uhr” beginnt zu blinken.
• Innerhalb von 3 Sekunden die Taste D zur Aktivierung / Deaktivierung der Aktivkohlefil-
ter drücken.
• Bei Aufleuchten von Symbol C ist die Aktivkohlefilter-Sättigungsanzeige AKTIVIERT.
• Bei Erlöschen von Symbol C ist die Aktivkohlefilter-Sättigungsanzeige DEAKTIVIERT.
ERSETZEN DES AKTIVKOHLE-GERUCHSFILTERS
Rückstellen der Sättigungsanzeige
• Die Taste G mindestens 2 Sekunden lang drücken.
Ersetzen des Filters
• Ist die Tür geschlossen, durch ca. 1 Sekunde langes Drücken
der Taste A (siehe GEBRAUCH) öffnen.
• Die Fettfilter ausbauen.
• Die gesättigten Aktivkohle-Fettfilter wie angegeben (A) ent-
nehmen.
• Die neuen Filter wie angegeben (B) montieren.
• Die Fettfilter wieder montieren.
A
B
Beleuchtung
AUSWECHSELN DER LAMPEN
Halogenlampe 20 W.
• Die Lampe vorsichtig aus der Lampenfassung ziehen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Re-
montage darauf achten, daß die beiden Steckerstifte vor-
schriftsmäßig in die Lampenfassung eingeführt werden.
