120
RU
Fig. 2-2
150
160
160
160
160
90
860-910
20-45
(7,5)(7,5)
20-45 20-45
20-45
810
950
187,5
840
840
135
17
+5
0
17
+5
0
*
50-70
*
105
35
C
D
Min. 2500
Min. 500
860-910
950
620
+35
-5
605
605
810
Fig. 2-4
Fig. 2-3
#
"
350
90
70°
100 100 90
100
130
*155
*167
*158
120°
120°
!

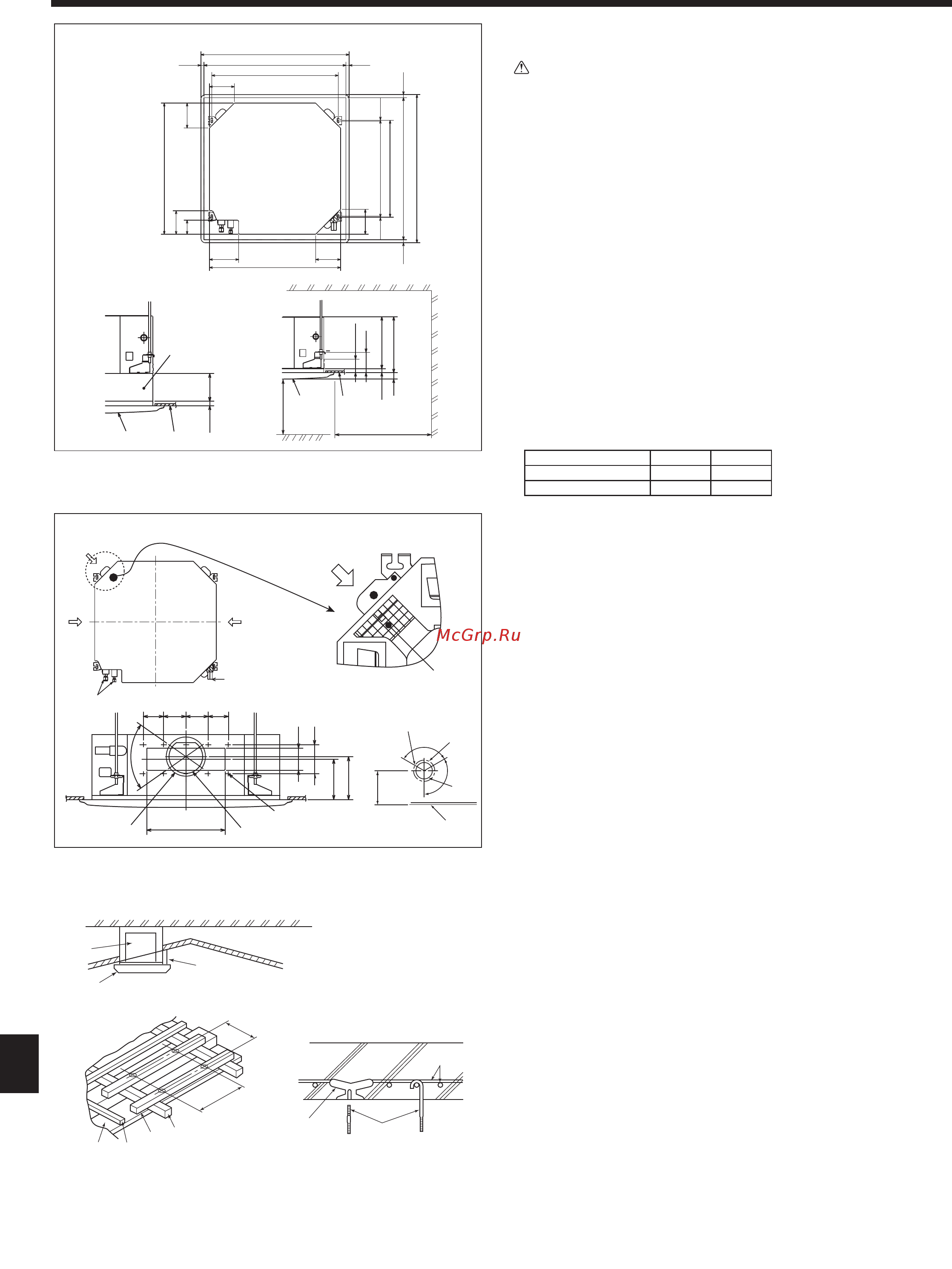

2. Установка внутреннего прибора
2.2. Расположение отверстия в потолке и навесных
болтов (Fig. 2-2)
Осторожно:
Устанавливайте внутренний прибор на высоте не менее 2,5 м от пола или
уровня грунта.
• С помощью установочного шаблона (верх упаковки) и калибра (поставляется в
комплекте дополнительных принадлежностей к решетке) проделайте отверстие в
потолке таким образом, чтобы главный прибор можно было установить, как показано
на диаграмме. (Метод использования шаблона и калибра указан.)
* Прежде, чем использовать шаблон и калибр, проверьте их размеры, пос
-
кольку они меняются из-за перепадов температур и влажности.
* Размер потолочного отверстия можно регулировать в пределах, указанных
на Fig. 2-2, таким образом, чтобы отцентровать главный прибор в потолоч-
ном отверстии, обеспечив одинаковые зазоры по всем соответствующим
противоположным сторонам.
• Используйте навесные болты М10 (3/8").
* Навесные болты приобретаются на месте.
• Выполните установку, убедившись, что между потолочной панелью и решеткой,
а также между главным прибором и решеткой нет зазора.
Внешняя сторона главного прибора Решетка
Шаг болта Потолок
Потолочное отверстие
Многофункциональный оконный переплет (опция)
Внешние стороны решетки Общее пространство
* Отметьте, что расстояние между потолочной панелью прибора и потолком и т.д. должно
быть от 10 до 15 мм влево.
* При установке опционального многофункционального оконного переплета
добавьте 135 мм к расстояниям, приведенным на рисунке.
(мм)
Модели C D
20, 25, 32, 40, 50, 63, 80 241 258
100, 125 281 298
2.3.
Отверстие для ответвления вентиляционного канала и
входное отверстие для свежего воздуха (Fig. 2-3)
Во время установки по мере необходимости используйте отверстия вентиляционного
канала (вырезанные), расположенные в позициях, показанных на Fig. 2-3.
• Также можно проделать входное отверстие для свежего воздуха для опцио-
нального многофункционального оконного переплета.
Примечание:
•
Цифры, помеченные * на рисунке представляют размеры основного прибора, не
включающие размеры опционального многофункционального оконного перепле
-
та.
* При установке многофункционального оконного переплета добавьте
135 мм к размерам, обозначенным на рисунке.
•
При установке ответвлений вентиляционного канала тщательно оберните их изоляцией.
В противном случае возможно образование конденсации и капание воды.
•
Во время создания входного отверстия для свежего воздуха, убедитесь, что вы
удалили изоляционный материал #, который наложен на внутренний прибор.
Отверстие для ответвления вентиляционного канала
Вырезное отверстие ø150
Внутренний прибор Шаг отверстия ø175
Входное отверстие для свежего воздуха
Диаграмма входного отверстия для свежего воздуха
Дренажная труба Отверстие 3-ø2,8
Труба хладагента Шаг отверстия ø125
Диаграмма отверстия для ответвления
вентиляционного канала (вид с обеих
сторон)
Отверстие 14-ø2,8
Вырезное отверстие ø100
! Потолок
" Подробный рисунок демонстрирующий
удаление изоляционного материала
# Изоляционный материал
2.4. Подвесная конструкция (Обеспечьте прочность
на месте подвешивания) (Fig. 2-4)
• Потолочные конструкции могут быть разными, в завистмости от конструкции
здания. Следует проконсультироваться со строительной и ремонтной органи-
зацией.
(1) Снятие потолочного покрытия: Потолок должен быть абсолютно горизонталь
-
ным и потолк (деревянные плиты и балки) следует укрепить, чтобы обеспечить
защиту потолка от вибрации.
(2) Вырежьте участок потолочной плиты и снимите его.
(3) Укрепите края потолочной плиты по местам среза и закрепите ее дополни
-
тельным материалом по краям.
(4) При установке прибора на покатом потолке, вставьте опору между потолком
и решеткой так, чтобы прибор был установлен горизонтально.
Деревянные конструкции
• В качестве укрепления используйте анкерные балки (одноэтажные дома) или
балки перекрытия (двухэтажные дома).
• Деревянные балки для подвешивания кондиционера должны быть прочными и их
боковые стороны должны быть длиной не менее 6 см, если балки разделяются
не более, чем 90 см; их боковые стороны должны быть длиной не менее 9 см,
если балки разделяются расстоянием 180 см. Размер навесных болтов должен
быть њ 10 (3/8"). (Болты не поставляются вместе с прибором.)
Железобетонные конструкции
• Закрепляйте навесные болты, используя указанный метод, или используйте
стальные или деревянные подвесные крепления и т.д. для установки навесных
болтов.
Мин. 2500
Мин. 500
Прибор
Решетка
Опора
Используйте вставки с рейтингом 100-150 кг
каждая (приобретаются на месте)
Навесные болты М10 (3/8") (приобретаются на
месте)
Стальной стержень для укрепления
Потолок
Стропило
Балка
Балка крыши
